启闭机是一种被广泛应用于各类大型给排水、水利水电工程中用来调节各类大、中型铸铁闸门、钢制闸门、液压坝的升降达,来实现闸坝的开启与关闭目的的水利工程机械设备。通常情况下,可分为螺杆启闭机、卷扬启闭机、门机、液压启闭机等。下面瑞鑫小编为您详细说明
一、螺杆式启闭机
1、螺杆启闭机简介
指用螺纹杆直接或通过导向滑块、连杆与闸门门叶相连接,螺杆上下移动以启闭闸门的启闭机。螺杆支承在承重螺母内,螺母和传动机构(伞齿轮传动或蜗轮传动)固定在支承架上。接通电源或用人力手摇柄拖动传动机构,带动承重螺母旋转,使螺杆升降以启闭闸门。
2、螺杆启闭机的分类与应用
常见的螺杆启闭机有QLC型侧摇螺杆启闭机、QL手电两用型、QL双吊点螺杆启闭机、QLCF型封闭侧摇螺杆启闭机、QLD电装系列螺杆启闭机、QLT手轮型、QLYB摇摆式、QLZ直连型等。
1)QL型螺杆式启闭机(手电两用式),手摇式螺杆启闭机按规格可分为: 3吨、5吨、8吨、10吨、12吨、15吨、20吨、25吨、30吨、40吨、50 吨、60吨,还可生产双吊点启闭机,该机是一种水利工程专用机械,广泛用于水利工程闸门的启闭,是农田灌溉、水产养殖、农业经济开发区、污水处理厂”、水利发电站、水库(水闸、堤坝、隧道、管道)等进水、退水闸的配套机械,山区、平原有、无电地区均可使用。

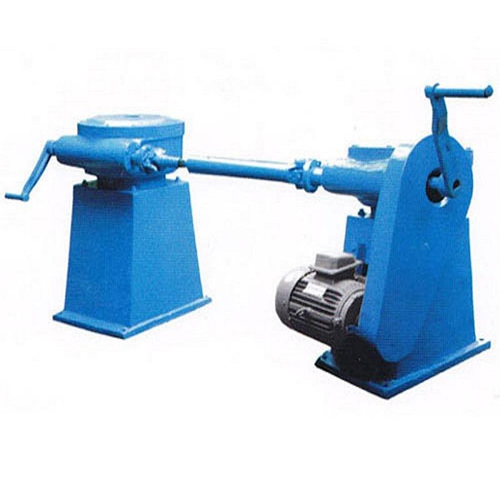

2)QL型双吊点螺杆式启闭机(手电两用式),按规格可分为: 2×3吨、2×5吨、2×8吨、2×10吨、2×12吨、2×15吨、2×20吨、2×25吨、2×30吨、2×40吨、2×50吨、2×60吨、2×80吨、2×100 吨,该机广泛用于水利工程闸门的启闭,是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库(水闸、堤坝、隧道、管道)等进水、退水闸的配套
机械,山区、平原有、无电地区均可使用。
3)双吊点螺杆式启闭机为全封闭型,适于露天安装,自锁功效闸门可停留在任何地位,配有磁力锁和专用扳手,机身可浇注在水泥中,具有防盗机功效,双吊点螺杆启闭机实用于农田灌溉和小型防洪排涝工程。

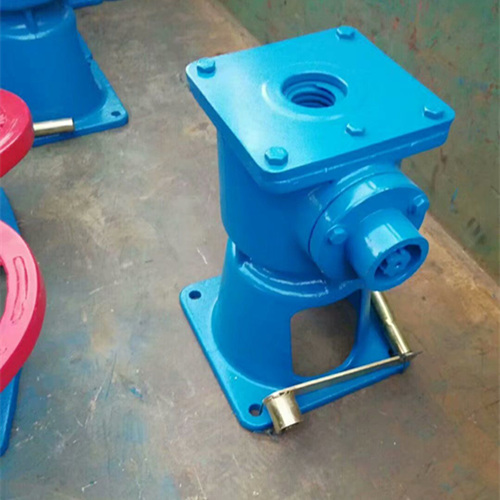

4)QL型手摇式(侧摇式)螺杆式启闭机,按规格可分为: 0.5吨、1.0吨、2.0吨、3.0吨,广泛用于水利工程闸门的启闭,是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库(水闸、堤坝、隧道、管道)等进水、退水闸的配套机械,山区、平原有、无电地区均可使用。
5)手轮螺杆式启闭机采用螺旋丝杆传动,结构紧凑合理,启闭重力大,品种全,QLT螺杆启闭机广泛应用 于各类污水、排水工程和水利工程中闸门、堰门等设备的启闭。
6)QLCF型侧摇螺杆启闭机适用于农田灌溉和小型防洪排涝工程。侧摇全封闭螺杆式启闭机为全封闭型,适于露天安装。
3、螺杆启闭机特点应用
螺杆式启闭机具有结构简单,坚固耐用,造价低廉,适用于小型平面闸门和弧形闸门,其启闭力一般在200kN以下,500kN、750kN大容量的螺杆启闭机多用于用于潜水孔平面闸门和弧形闸门的操作。
小结:其他类型的螺杆启闭机的详细应用或者说铸铁闸门配型螺杆启闭机的应用可致电我们,我们的业务人员会为您详细解答。
二、卷扬式启闭机
1、卷扬式启闭机简介

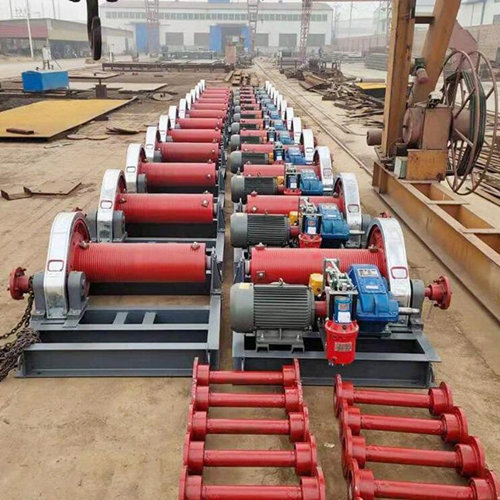

卷扬启闭机同常由电机、启闭机、机架、防护罩等组成,采用三级减速方式用钢索或钢索滑轮组作吊具与闸门相连接,通过齿轮传动系统使卷扬筒绕、放钢索从而带动升降的机械。
2、卷扬式启闭机分类:
卷扬式启闭机常见的类型有:QHQ弧门型、QPK型、QPQ双吊点型、QPT型卷扬启闭机等,亦可分为单吊点和双吊点两种。双吊点卷扬式启闭机是通过连接轴将两个单吊点的启闭机连接在一起进行同步运行,可做成一边驱动或两边驱动。
1)QP型,QPK型卷扬式启闭机,手摇、电动两用式规格分为: 5吨、8吨、12.5吨、16吨、25吨;电动式规格分为: 40吨、63吨、80吨、100 吨、125 吨、160吨、200 吨,根据用户水利工程设计要求,还可生产双吊点卷扬式启闭机。
该种机型广泛用于水利工程闸门的启闭,是农田灌溉、水产养殖、农业经济开发区、污水处理厂”、水利发电站、水库(水闸、堤坝、隧道、管道)等进水、退水闸的配套机械,山区、平原有、无电地区均可使用。
2)拉式弧门卷扬启闭机起吊位置位于弧门面板的前下方,启门时随着钢丝绳带动闸门吊耳上升,弧门绕支铰转动,从而开启闸门。该启闭机不设动滑轮装置,钢丝绳与闸门吊耳直接连接,结构简单,适用于启闭容量较小的情况。
3)后式弧门卷扬启闭机普通卷扬启闭机操作弧门时,起吊位置则位于弧门主梁上方,即后拉式该类启闭机启闭容量较大,但受弧门转动角度的制约,启闭机房位于闸室的后上方,水工布置较为复杂。
4)QPK快速卷扬式启闭机在使用上有单、双吊点式。驱动为电力驱动,可增设手摇机构。适用于大、中、小型水电站、水库、河流水产养殖业等水利水电工程。本系列启闭机具有结构紧凑、承载能力大、启闭灵活、运行平稳可靠、操作简单、安装维修方便等优点。
3、卷扬式启闭机特点及应用
1)具有结构简单易于制造,维护检修方便;
2)用螺旋付传动,输出转距更大、承载能力大;
3)启闭灵活、运行平稳可靠、操作简单,可实现现场和远控操作;
4)卷扬式启闭机的行程实际上不受限制,便于开启具有较大行程的闸门或深孔闸门;
5)钢丝绳的受力方向可以适当摆动,也可以通过附加埋置的转向滑轮改变其受力方向,因此闸门与启闭机的配合,具有较大的灵活性;
6)在采用电动时,启闭的速度铰快,适用于事故闸门和经常启闭的闸门;
7)QHQ弧门型卷扬式启闭机结构合理、性能可靠、品种齐全,经水利部质量检测,各项技术指标均达到部颁标准,孤门卷扬启闭机结构合理,承载能力大。
8)高扬程卷扬式启闭机主要适用于水利水电工程中启闭弧形闸门,水流平顺,震动小。
9)移动式卷扬启闭机是一种沿专铺设的轨道移动,并能逐次升降数个排或列布置的闸门的卷扬启闭机。
10)安装方便,广泛应用于各种类型闸门的启闭,比如可广泛用于水利水电工程、河道治理工程、各类给排水工程以及城市污水处理工程中的闸门、堰门、提拔阀、排泥阀及检修门的升降调节
小结:卷扬式启闭机的机型很多,每一种机型都有着自己的特点优势和用途,详情欢迎致电咨询我们,免费为您选配合适的机型。
三、液压式启闭机
1、液压式启闭机简介

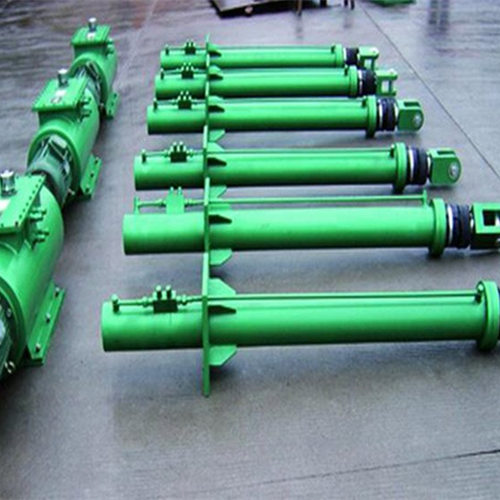

液压启闭机是一种同常由活塞杆、液压缸、供排油管路系统及油泵电动机等组件组成的,其中活塞杆与闸门连接,以液体压力作动力推动活塞使闸门升降的启闭机,缸内的液体一般用矿物油,因此,也被称油压启闭机。
2、液压启闭机分类与应用
按活塞杆受力状况分为单向作用液压启闭机与双向作用液压启闭机。闸门能依靠自重下降实现关闭,可选用单向作用的液压启闭机;闸门依靠自重不能顺利下降,需在门体上部加压力才能关闭时,选用双向液压启闭机。双向液压启闭机各部件受力状况、液压操作系统均较复杂,但布置较紧凑,又可省去闸门下降所需的另加重量(如加重块),多用于潜孔高压闸门的操作。
3、液压启闭机的特点
液压启闭机机体结构简单,占地面积小,传动平稳,控制方便,制造精度高,广泛用于启闭各类形式的闸门。
四、移动式启闭机
1、简介
沿专铺设的轨道移动,并能逐次升降数个排或列布置的闸门的机械设备。移动式启闭机类型繁多。
2、移动式启闭机分类
①按吊具移动的方向分为单向移动启闭机和双向移动启闭机。前者吊具仅沿坝面线左右移动;后者不仅沿坝轴线方向左右移动,而且也能上、下游方向移动。
②按移动架状况分为台车移动式启闭机与门形移动式启闭机(亦称门式启闭机、门式起重机)。前者主提升机构设置在底部装行走车轮的平面构架式台车上;后者的启闭机主提升机构设置在装有行走车轮的门形构架上。
3、特点优势
1)单向移动式启闭机的主提升机构直接紧固在台车或门形构架的上平面上;
2)双向移动式启闭机的主提升机构设置在台车或门形构架上平面的小车上,小车沿轨道行走的方向与台车或门形构架的移动方向成垂直。通常也称双向移动式的台车或门形构架为大车架。
3)台车式移动启闭机通常行走在闸门门槽顶部平面或平面以上的混凝土排架上,门式移动启闭机仅行走在闸门门槽顶部平面上。
4)门式启闭机门架腿上有时也设回转式悬臂吊钩以便起吊其他设备,从而构成多用途门形移动式启闭机。
总结:
以上就是关于常见的启闭机的类与应用的内容了,相信大家也可以看出在水利工程中启闭机的类型多种多样,不同的工程项目需要选用不同类型的启闭机,可能常常会对采购人员造成困扰,不知道选择什么样的机型,致电我们,我们会协助您选购合适启闭机闸门。
