0.8*0.8PGZ铸铁闸门多少钱一套

0.8*0.8PGZ铸铁闸门一般1398元左右一套,可配备1t手动螺杆启闭机,瑞鑫水工源头厂家直接发货,验货再结款,确保闸门启闭机质量,专注行业近20年,大量现货供应,闸门终身质保！

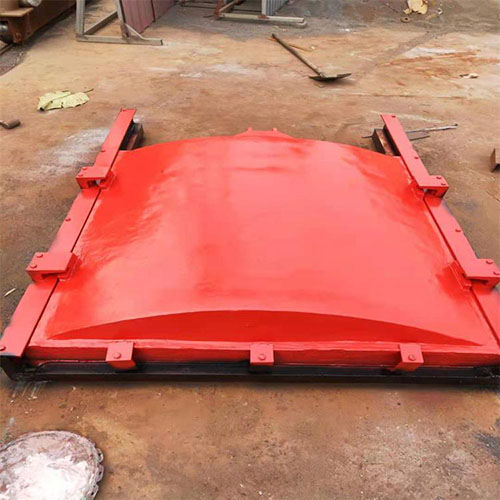

一、本厂0.8*0.8PGZ铸铁闸门特点

1、采用优选灰铸铁HT200整体铸造加工成型,留有2-3毫米耐腐蚀余量,更加经济耐用；

2、可配备1t手推式螺杆启闭机、手轮式、侧摇式、全封闭式螺杆启闭机,可是闸门停留在任何位置,还有防盗水功能；

3、如用于农田灌溉或小型防洪排涝功能,建议配备全封闭侧摇摆螺杆启闭机,具备防盗机功能；

4、挡水板采用拱形设计,背部增设加强筋,闸门重量轻,抗压能力强,启闭更加灵活,启闭速度可在3.6-6mm/r；

5、止水采用楔块硬止水结构,省去更换止水条的繁琐,维护更加简单方便；

6、正常泄露量不大于1.25L/min·m,严格采用机加工研磨,粗糙度不大于3.25μm;

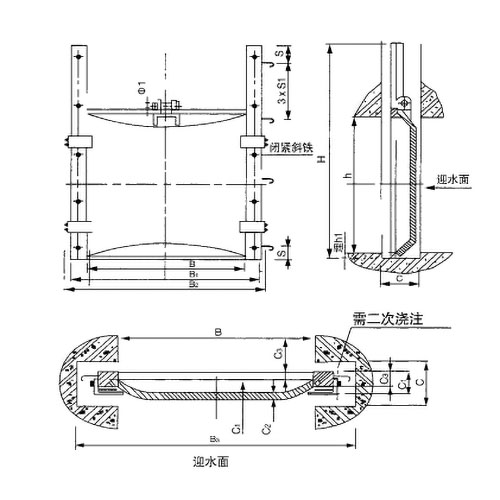

二、0.8*0.8PGZ铸铁闸门安装结构图

由结构安装布置图可以看出,闸门拱起面为迎水面,因此在安装应注意正确安装闸门迎水面的方向。同时可看出此系列闸门结构特别简单,由闸框、闸板、吊耳、导轨等组件构成,安装采用二次灌浆浇筑安装。

三、0.8*0.8PGZ铸铁闸门安装尺寸参数（单位：mm）

1、B：800

2、h：800

3、B1：930

4、B2：1000

5、B3：1190

6、S：1200

7、S1：200

8、C1：800

9、C₁：150

10、C：250

11、C2：12

12、C3：90

13、C4：80

14、C5：50

15、h1:20

16、f1：25

17、适用水头3米

18、闸门总重：224Kg

说明：以上外形尺寸参数参考（二）中的结构布置图更加清晰简单,参数体现了洞口尺寸、闸门门框预留宽度、预埋件深度等参数

四、0.8*0.8PGZ铸铁闸门应用

此款闸门适用于农田排水灌溉、水沟、水渠、河渠、河沟、小型防洪排涝、市政水利等小型水利工程,多采用手动螺杆启闭机,通常配备由自锁装置,可使闸门停留在任何位置,安全可靠！

五、PGZ铸铁闸门拓展内容

1、更多PGZ铸铁闸门外形尺寸及安装参数可参考本站《PGZ平面铸铁滑动闸门外形尺寸参数》和《小型平面拱形铸铁闸门 》

2、此系列闸门属于平面闸门的一种,特别是闸板拱形设计更符合力学受力特点；

3、本厂此系列闸门从0.2*0.2米到5*5米常年有大量现货,来图来样支持定制生产加工。
