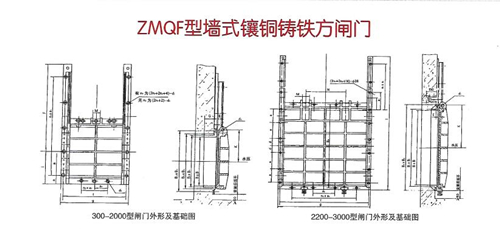

一、ZMQF型铸铁方闸门外形及基础安装尺寸表及结构布置图
表（一）：ZMQF300-800mm型铸铁方闸门
型号mm |
300 |
400 |
500 |
600 |
700 |
800 |
|
外形及安装尺寸mm |
B |
300 |
400 |
500 |
600 |
700 |
800 |
B1 |
324 |
424 |
524 |
630 |
730 |
840 |
|
B2 |
380 |
480 |
580 |
700 |
800 |
900 |
|
B3 |
|||||||
G |
50 |
50 |
50 |
70 |
70 |
80 |
|
E |
55 |
55 |
60 |
60 |
75 |
83 |
|
K |
220 |
270 |
340 |
380 |
440 |
505 |
|
M |
35 |
40 |
45 |
65 |
65 |
65 |
|
d1 |
∅18.5 |
∅18.5 |
∅18.5 |
∅24 |
∅24 |
∅24 |
|
d2 |
∅15 |
∅15 |
∅15 |
∅19 |
∅19 |
∅22 |
|
f |
416 |
516 |
616 |
750 |
850 |
960 |
|
g |
456 |
556 |
656 |
790 |
890 |
1010 |
|
F |
480 |
575 |
750 |
800 |
850 |
950 |
|
a |
65 |
85 |
85 |
60 |
60 |
100 |
|
n1×a1 |
2×280 |
2×350 |
2×450 |
2×300 |
2×350 |
2×400 |
|
N2×a2 |
|||||||
I |
205 |
260 |
310 |
360 |
410 |
500 |
|
重量kg |
70 |
107 |
145 |
225 |
275 |
330 |
|
表（二）：ZMQF1000-2000mm型铸铁闸门
型号 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
|
外形及安装尺寸mm |
B |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
B1 |
1040 |
1240 |
1440 |
1640 |
1840 |
2040 |
|
B2 |
1100 |
1300 |
1540 |
1740 |
1940 |
2140 |
|
B3 |
1770 |
1970 |
2180 |
||||
G |
80 |
90 |
90 |
100 |
100 |
120 |
|
E |
83 |
83 |
100 |
100 |
105 |
135 |
|
K |
610 |
715 |
815 |
925 |
1025 |
1205 |
|
M |
85 |
110 |
120 |
120 |
130 |
140 |
|
d1 |
∅28 |
∅28 |
∅28 |
∅28 |
∅28 |
∅28 |
|
d2 |
∅26 |
∅26 |
∅30 |
∅30 |
∅36 |
∅36 |
|
f |
1160 |
1370 |
1580 |
1780 |
1980 |
2200 |
|
g |
1210 |
1430 |
1650 |
1850 |
2050 |
2270 |
|
F |
1200 |
2050 |
2500 |
2600 |
2960 |
3300 |
|
a |
105 |
115 |
120 |
120 |
115 |
135 |
|
n1×a1 |
3×500 |
6×400 |
6×500 |
6×530 |
6×600 |
6×900 |
|
N2×a2 |
2×530 |
2×600 |
4×400 |
||||
I |
605 |
715 |
815 |
915 |
1015 |
1150 |
|
重量kg |
422 |
680 |
800 |
1210 |
1450 |
1650 |
|
表（三）：ZMQF2200-3000mm型铸铁方闸门
规格型号 |
2200 |
2400 |
2500 |
2600 |
2800 |
3000 |
|
外形及基础尺寸 |
B |
2200 |
2400 |
2500 |
2600 |
2800 |
3000 |
Bl |
2260 |
2460 |
2560 |
2660 |
2860 |
3060 |
|
B2 |
2500 |
2700 |
2800 |
2900 |
3100 |
3300 |
|
B3 |
2400 |
2600 |
2750 |
2800 |
3000 |
3200 |
|
E |
117 |
120 |
125 |
130 |
130 |
145 |
|
K |
131 |
141 |
146 |
151 |
161 |
171 |
|
M |
145 |
145 |
160 |
160 |
170 |
180 |
|
N |
1300 |
1400 |
1500 |
||||
d1 |
∅40 |
∅40 |
∅46 |
∅46 |
∅50 |
∅50 |
|
f |
2400 |
2600 |
2700 |
2800 |
3000 |
3200 |
|
g |
2500 |
2700 |
2800 |
2900 |
3100 |
3300 |
|
I |
4450 |
5135 |
5250 |
5370 |
5450 |
6175 |
|
n1×a1 |
4×400 |
5×400 |
5×400 |
5×400 |
5×450 |
5×500 |
|
d |
210 |
252.5 |
262.5 |
287.5 |
312.5 |
337.5 |
|
a |
420 |
505 |
525 |
575 |
625 |
675 |
|
n2×a2 |
4×500 |
5×400 |
5×400 |
5×500 |
5×500 |
5×600 |
|
重量kg |
1800 |
1990 |
2020 |
2100 |
2240 |
2400 |
|
注明:本闸门的安装形式还可分为墙管式和法兰式进行安装。根据用户要求可制作单向止水闸门和双向止水闸门。
二、附壁式铸铁方闸门主要部件的材质如下：
1、闸板：灰口铸铁HT250闸框：灰口铸铁HT250
2、密封座：灰口铸铁HT200或铜合金2CuSn5Pb5Zn
3、楔块：灰口铸铁HT200或铜合金2CuSn5Pb5Zn
4、墙框：灰口铸铁HT250或碳钢Q235
5、导轨、吊耳：灰口铸铁HT250
6、闸杆：不锈钢2Cr13
7、吊块螺母：铜合金2CuSn5Pb5Zn紧固件、
8、地脚螺栓：不锈钢1Cr18Ni9Ti或Cr13
9、偏心销和销轴：不锈钢1Cr18Ni9Ti或Cr13
10、启闭机支座：灰口铸铁HT250或碳钢Q235所有的铸件都不能有砂眼、气孔、裂缝和其它缺陷。
