附壁式铸铁镶铜闸门

首页> > 附壁式铸铁镶铜闸门

ZMQY型

发布日期：2021-11-14 13:45:21浏览：1533 次

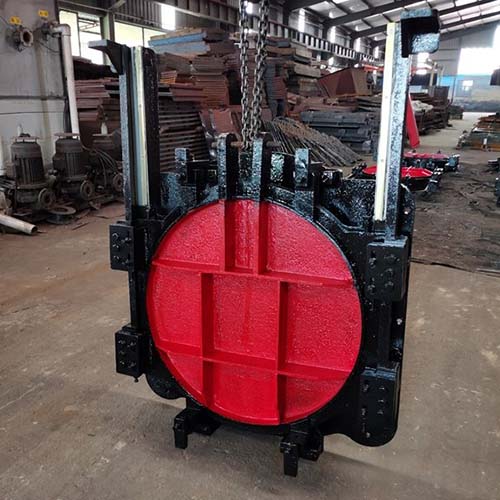

ZMQY型附壁式铸铁圆闸门型号尺寸参数大全

ZMQY型附壁式镶铜铸铁圆闸门外形尺寸及安装尺寸参数

表（一）DN200-500mm

规格型号DN（mm）		200	300	400	450	500
结构尺寸（mm）	n-d	4-∅12	4-∅12	4-∅12	4-∅16	4-∅16
	A	150	250	350	400	450
	B	260	360	460	510	580
	I	428	565	680	745	810
	G	90	100	100	100	105
	E	75	80	95	95	95
	D1	∅224	∅324	∅430	∅480	∅530
	K	150	200	285	305	325
预埋件及预留孔尺寸	4-Md	4-M10	4-M10	4-M10	4-M14	4-M14
	D2	∅280	∅380	∅480	∅530	∅580
	C1	400	500	550	575	600
	C	400-2500	550-2500	750-2500	850-2500	900-2500
	∅	80	80	80	80	100
	kg	46	65	102	128	140

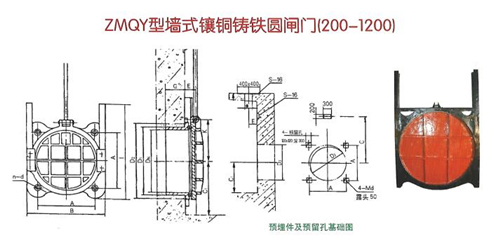

ZMQY(200-1200mm）附壁式铸铁闸门安装结构图

表（二）DN600-1200mm

规格型号DN（mm）		600	700	800	900	1000	1200
结构尺寸（mm）	n-d	4-∅18	4-∅18	4-∅18	4-∅20	4-∅20	4-∅20
	A	550	650	700	800	900	1100
	B	680	800	900	1000	1120	1320
	I	1060	1140	1270	1380	1700	2050
	G	120	120	120	120	140	180
	E	95	100	100	115	115	130

	D1	∅634	∅734	∅840	∅940	∅1046	1250
	K	400	450	500	560	600	700
预埋件及预留孔尺寸	4-Md	4-M16	4-M16	4-M16	4-M18	4-M18	4-M18
	D2	∅680	∅780	∅880	∅1000	∅1100	∅1300
	C1	650	700	750	800	900	1000
	C	1050-2500	1200-2500	1350-3000	1510-3000	1650-3000	1950-3000
	∅	100	100	120	120	150	150
	kg	220	270	325	388	416	670

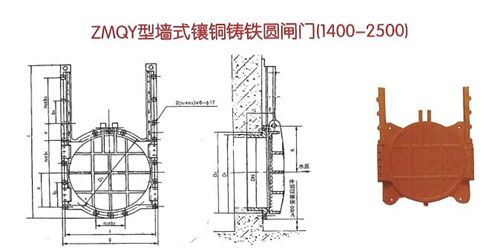

ZMQY（1400-2500mm）附壁式铸铁闸门安装结构图

表（三）DN1400-1800mm

规格型号DN（mm）		1400	1500	1600	1700	1800
外形及安装布置尺寸	D1	∅1440	∅1540	∅1640	∅1740	∅1840
	D2	∅1500	∅1600	∅1700	∅1800	∅1900
	D3		∅1665	∅1770	∅1870	∅1970
	G	90	100	100	110	110
	E	90	101	104	110	110
	K	815	875	925	975	1025
	I	2500	2650	2800	2950	3100
	f	1520	1620	1720	1830	1930
	g	1560	1660	1760	1880	1980
	n1×b1	3×380	3×400	3×400	3×400	3×450
	n2×b2		2×200	2×265	2×285	2×300
	n3×b3	2×600	2×650	2×700	2×750	2×750
	e	255	250	215	225	205
	a	570	600	660	675	720
	重量kg	790	1200	1300	1360	1440

表（四）DN1900-2500mm

规格型号DN（mm）		1900	2000	2200	2400	2500
外形及安装布置尺寸	D1	∅1940	∅2040	∅2250	∅2450	∅2550
	D2	∅2000	∅2100	∅2300	∅2500	∅2600
	D3	∅2080	∅2180	∅2400	∅2600	∅2700
	G	120	120	120	120	120
	E	124	124	130	130	130
	K	1100	1150	1250	1350	1400
	I	3250	3400	3700	4000	4150
	f	2030	2150	2350	2590	2690
	g	2080	2200	2400	2460	2740
	n1×b1	5×300	5×310	5×350	5×370	5×410
	n2×b2	2×385	2×400	2×420	2×450	2×480
	n3×b3	4×400	4×400	4×450	4×500	4×500
	e	250	275	300	300	300
	a	750	775	875	925	1025
	重量kg	1520	1600	1760	1920	2000

二、主要性能指标：

1、密封面每米长度渗水量：≤0.7L/min·m,反向≤1.25L/min·m

2、公称压力≤0.1Mpa;密封

3、闸门密封面配合间隙≤0.1mm,密封座厚度大于10mm。

4、工作环境：温度-20℃～120℃湿度：95%

5、附壁式铸铁闸门工作介质：水与污水PH值：6-8。
