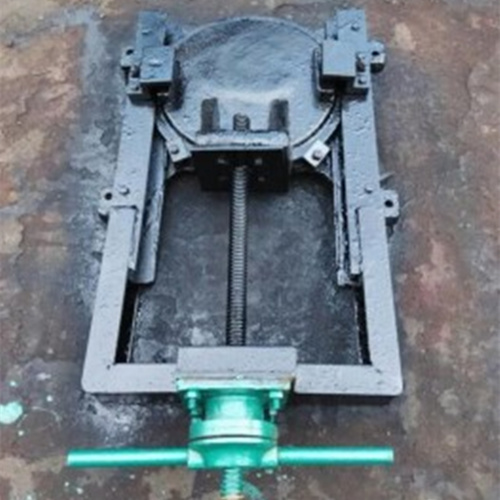

机闸一体式铸铁闸门

机闸一体式铸铁闸门是闸门和启闭机装置连接在一起的,无需构建支撑闸台的,闸门材质为铸铁的,外形多为圆形和方形两种,多用于渠道上的一种小型低水头闸门,本厂支持定制生产制造、货到结款,本厂还有机闸一体式钢制闸门、机闸一体式不修钢闸门等。

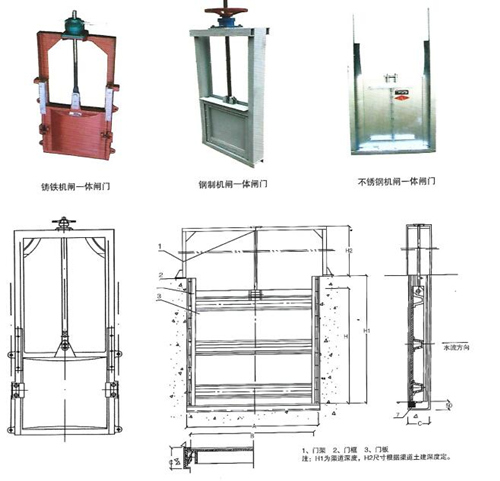

一、机闸一体式铸铁闸门结构

1、主要由三大部分构成,门叶、门框和门体,门体多为平面结构,即常说的PZ型（平板状）,也有部分是拱形结构,成形后的形状多数为方形、圆形两种形状；

2、门体分为整体铸造和分块组成两种方式,其中分块组成方式主要为了制造、运输、安装方便；

3、闸框又由上横梁、下横梁、左直梁、右直梁组成,主要用来连接基础；

4、铸铁闸门设置有可调节的楔紧装置,楔紧装置（通常包括楔块与偏心销等）分别设在门体和门框上,当闸门关闭时楔紧装置让门体和门框紧贴在一起,从而达到切断水源的作用,同时可以灵活调节,调节楔紧装置,可使得闸门关闭时候更好的使门体紧贴门框,达到止水要求。

二、技术性能：

1、机闸一体式铸铁闸门设计生产依据 CBZ系列插板闸门,设计生产依据为《水利水电工程钢闸门制造及安装及验收规范》DL/T5018-94标准；

2、具备良好的止水性能,正常渗水量≤0.72L／m·min,反向小于等于1.25L/m·min;

3、闸板闸框等主要构件为HT灰铸铁或球墨铸铁,防腐始性能强；

4、本厂生产机闸一体铸铁闸门规格齐全从0.2x0.2m—6.5x6.5m,正常使用水头1-6米,可为用户定制生产高水头闸门；

5、机闸一体铸铁闸门在结构上采用机加工硬止水,较大闸门底封水亦可采用橡胶封水；

6、小规格的采用整体铸造,较大规格采用组装式

三、特点优势：

1、省去预制建筑支撑闸台,减少水利工程前期投入成本；

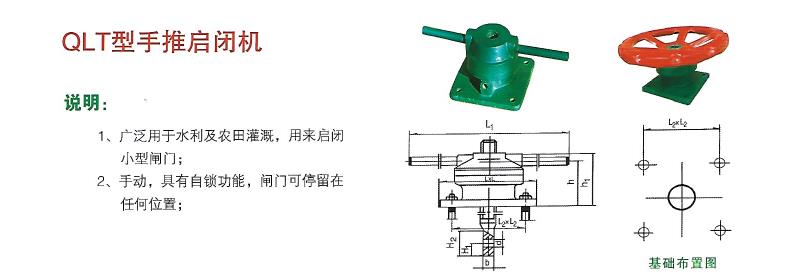

2、闸板与道轨板之间摩擦阻力小,操作力矩小,手轮/手推式启闭机操作作用力矩不大于100N；

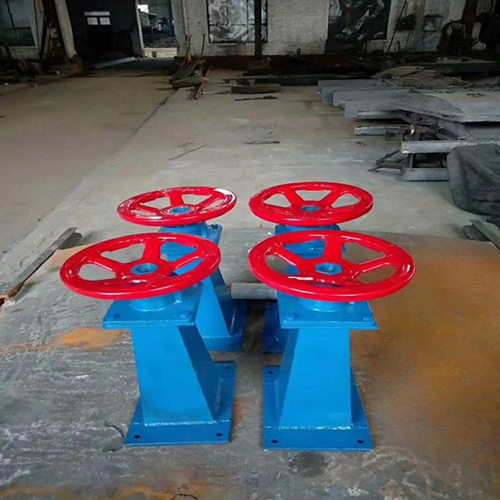

3、操作轻便灵活,传动螺杆均采用梯形螺纹并设有平面轴承,使操作轻便灵活,比如：采用手动操作,手轮式螺杆启闭机操作操作方便、轻巧、可靠,采用电动操作,还可实现自控和远控；

4、压紧楔块设计,不仅使得闸门启闭更加可靠,还可是闸门承受较大反向水位,小段密封时接触闸板与导轨之间装有防锁死结构使密封面磨损非常小,同时是闸门后期维修方便；

5、本厂生产机闸一体式铸铁闸门严格经过防腐处理,表面进行喷砂除锈及热喷锌,增加闸门的使用寿命。

四、机闸一体式铸铁闸门应用：

1、机闸一体式铸铁闸门适用于小型渠道之用,多安装装于溢流坝、岸边溢洪道、泄水孔、水工隧洞和水闸等建筑物的孔口上,来调节流量,控制上、下游水位；

2、适用宽度可达5m以上,但调节水位通常在800mm以下,特别适用于交替运行的氧化沟排水,或大型配水井配水,配套专用启闭装置,仅需注明手动或电动即可,无需另外选用启闭机。

3、该闸门正常使用水头1-6米,还可承受一定的反向水头,为满足用户要求,可制造高水头闸门。

4、机闸一体式铸铁闸门主要适用于正向受压止水,根据用户需要可制造反向止水闸门；

5、山区、平原有、无发电地区均可使用。

五、常见问题：

1、闸门的迎水面一定要按设计要求安装否则因板面受力方向不对,引起板面断裂,防止发生重大事故。因此如果闸门会受反向压力时,一定要在订货时说明；

2、将闸板与闸框的封水间隙调到0.3mm以下,方可进行二期浇注；

3、在浇注混凝土时,流进闸板、闸框、斜铁、挡板间隙中的灰浆须清除,防止灰浆凝固后影响闸门启闭；

4、机闸一体式铸铁闸门的板面与闸槽为偶合件配套,在搬运、仓储及安装时不得互换,以免影响止水效果；

5、闸门上下框设有固定块,可防止闸板在运输吊装等过程中滑出,安装完成后,使用前应先卸掉上闸框的固定块和下框紧回螺栓,方可启动；

6、机闸一体式铸铁闸门启闭时,应注意闸板的上下板限位置,以免陨坏闸门或启闭机；
