TY型调节堰门外形及安装布置尺寸参数表

发布日期:2021-12-24 17:59:58浏览:973 次

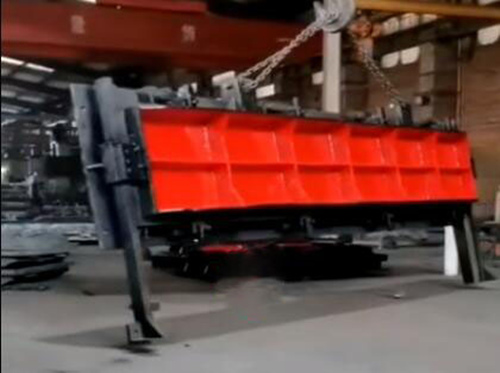

TY型堰门

TY型调节堰门的外形尺寸及安装布置尺寸参数表如下,其中包括TY400×300mm-2000×1500mm,如需定制可来图来样。

表(一):TY400×300-1500×400外形及安装尺寸参数表

型号规格

TY-400

×300

TY-600

×300

TY-800

×300

TY-1000

×500

TY-1200

×500

TY-1500

×400

外形尺寸B×h(mm)

400

×300

600

×300

800

×300

1000

×500

1200

×500

1500

×400

孔口**至平台的距离H(mm)

根据土建实际尺寸而定

安装尺寸(mm)

A

620

840

1040

1150

1400

1700

C

370

370

370

560

695

645

D

-

-

-

650

645

545

E

40

40

40

60

75

75

G

65

65

75

35

50

65

K

185

185

185

285

315

270

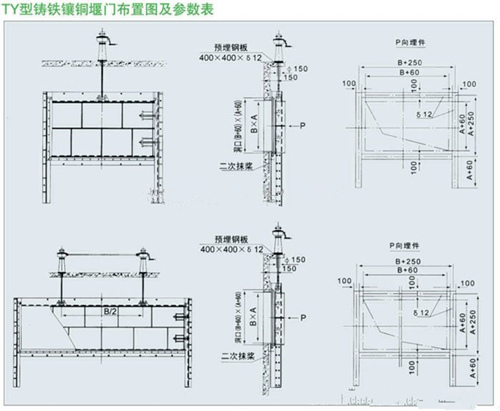

TY型堰门结构尺寸布置图

表(二):TY1500×500-2000×1500外形及安装尺寸参数表

型号规格

TY-1500

×500

TY-1600

×500

TY-800

×500

TY-2000

×500

TY-2000

×1000

TY-2000

×1500

外形尺寸B×h(mm)

1500

×500

1600

×500

1800

×500

2000

×500

2000

×1000

2000

×1500

孔口**至平台的距H(mm)

根据土建实际尺寸而定

安装尺寸(mm))

A

1700

1750

1950

2250

2250

2250

C

695

695

695

695

1240

1250

D

645

645

650

650

1150

1650

E

54

70

75

75

75

75

G

71

35

35

35

70

70

K

300

285

320

365

605

940

注:TY也可称为TYZ铸铁闸门,TY—升降式调节堰门;B—堰门宽度;h—可调节范围
