技术参数		规格型号
技术参数		QLZ- 50-SD	QLZ- 80-SD	QLZ- 100-SD	QLZ- 120-SD	QLZ- 150-SD	QLZ- 200-SD
启门力（T）		5	8	10	12	15	20
闭门力 (T)		2.5	4	5	6	7.5	10
启门高度 (m)		2	2.5	3	3.7	3.7	4.2
螺杆	总长(m)	3.5	4	4.5	5	5.5
	螺纹长m	3	3.5	4	4.5	5
	直径(mm)	∅51	∅70	∅75	∅80	∅85	∅90
启闭速度	手动(mm/r)	0.48	0.4	0.52	0.52	0.5	0.5
启闭速度	电动(mm/r)	230	200	209	209	200	200
配套电机	型号	Y100L -6	Y112M-6			Y132S -B
配套电机	功率(KW)	1.5	2.2			3.0
'主要技术参数	L1	360	580		630	630	760
	L2	320	500		550	550	680
	L3	320	300		350	350	510
	L4	360	380		430	430	590
	H	623	674	674	674	820	820
	H1	55	65	65	65	80	80
	H2	200	200	200	200	230	230
	d	30	40	40	40	50	50
	b	30	40	40	40	50	50
	R	200	300	300	300	300	300
	D1	∅120	∅130	∅140	∅150	∅160	∅170
	D2	∅80	∅80	∅80	∅80	∅100	∅100
地脚螺栓		4-M16 ×400	4-M16 ×400	4-M16 ×400	4-M16 ×500	4-M20 ×500	4-M20 ×500
重量		368	601	677	775	1096	1246

本厂生产QLZ型直连螺杆启闭机除以上优势外,在功能上具有手动和电动两种操作功能,可用于有电和无电场合,配置电气保护装置和行程限位开关以及手电两用电气闭锁装置,可实现启门与闭门双向过载自动保护,该装置可使手电互锁,且具有防水功能,并且适用于启闭有下压力要求的各种平面闸门,其特点是启闭速度快、可靠性好、防破坏性强等优势。

二、结构组件

QLZ型单吊直连螺杆启闭机由蜗杆、蜗轮、螺杆、螺母、推力轴承、配套电机及手摇把等组成。当动力（或手摇）驱动蜗杆转动时,蜗轮、螺母也随之转动,蜗轮和螺母的转动迫使螺杆作升降运动,带动闸门完成控制启闭及水位、流量调节作用。

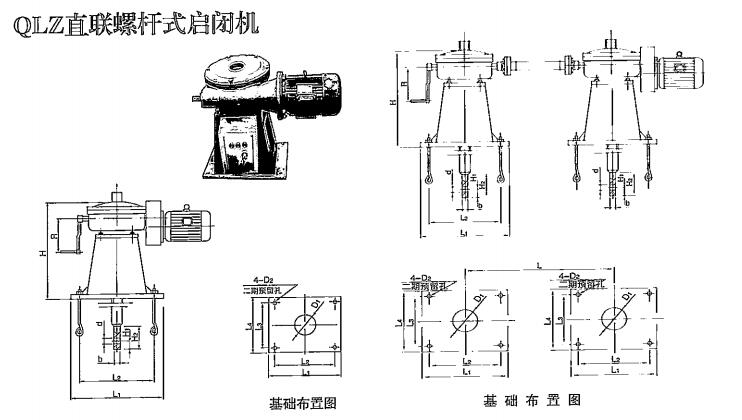

QLZ-50-SD-QLZ-200-SD型单吊直连螺杆启闭机结构图
