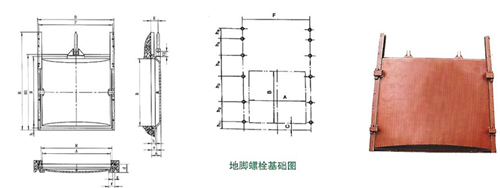

以下是PGZ型3米*2米到5米*5米双吊点铸铁闸门型号及外形安装尺寸,其中表(一)为:3m×2m米到4m×3m的,表(二)为4m×3.5m到5m×5m,其中包含了双吊点铸铁闸门对应型号尺寸的适用水头,板重、总重等内容,除下表中的尺寸规格外,本厂可为用户定制生产其他规格型号的产品。由于原材料等因素的影响,详情报价欢迎致电我们。
表(一)PGZ3-4m双吊点铸铁闸门型号及外形安装尺寸
规格型号(m) |
3×2 |
3×3 |
3.5×2 |
3.5×3 |
3.5×3.5 |
4×3 |
||
尺寸参数(mm) |
A |
3000 |
3000 |
3500 |
3500 |
3500 |
4000 |
|
B |
2000 |
3000 |
2000 |
3000 |
3500 |
3000 |
||
C |
90 |
90 |
100 |
100 |
100 |
110 |
||
D |
3180 |
3180 |
3700 |
3700 |
3700 |
4220 |
||
E |
190 |
190 |
290 |
290 |
290 |
340 |
||
F |
3140 |
3140 |
3650 |
3650 |
3650 |
4170 |
||
H |
2480 |
3480 |
2500 |
3500 |
4000 |
3520 |
||
H1 |
2180 |
3180 |
2200 |
3200 |
3700 |
3220 |
||
M |
3080 |
3080 |
3590 |
3590 |
3590 |
4100 |
||
N |
2080 |
3080 |
2100 |
3100 |
3600 |
3110 |
||
a |
340 |
340 |
390 |
390 |
390 |
440 |
||
b |
90 |
90 |
100 |
100 |
100 |
110 |
||
d |
225 |
225 |
235 |
235 |
235 |
250 |
||
e |
130 |
130 |
140 |
140 |
140 |
150 |
||
f |
180 |
180 |
200 |
200 |
200 |
|||
g |
60 |
60 |
65 |
65 |
65 |
70 |
||
h |
60 |
60 |
60 |
60 |
60 |
65 |
||
h1 |
280 |
280 |
280 |
280 |
280 |
280 |
||
h2 |
530 |
370 |
530 |
370 |
460 |
370 |
||
h3 |
500 |
550 |
500 |
550 |
600 |
550 |
||
h4 |
500 |
700 |
500 |
700 |
800 |
700 |
||
h5 |
500 |
800 |
500 |
800 |
800 |
800 |
||
h6 |
680 |
680 |
900 |
700 |
||||
适用水头 |
6 |
6 |
6 |
6 |
6 |
6 |
||
重量kg |
板重 |
2400 |
3600 |
3170 |
4670 |
4770 |
5500 |
|
总重 |
3600 |
5000 |
4309 |
6578 |
5710 |
7598 |
||
地脚螺栓 |
10-16×300 |
12-16×300 |
10-18×350 |
12-18×350 |
12-18×350 |
12-20×400 |
表:(二)PGZ4-5m双吊点铸铁闸门型号及外形安装尺寸
规格型号(m) |
4×3.5 |
4×4 |
4×4.5 |
5×5 |
|
尺寸参数(mm) |
A |
4000 |
4000 |
4000 |
5000 |
B |
3500 |
4000 |
4500 |
5000 |
|
C |
110 |
110 |
110 |
120 |
|
D |
4220 |
4220 |
4220 |
5240 |
|
E |
340 |
340 |
340 |
350 |
|
F |
4170 |
4170 |
4170 |
5180 |
|
H |
4020 |
4520 |
5020 |
5540 |
|
H1 |
3720 |
4220 |
4720 |
5240 |
|
M |
4100 |
4100 |
4100 |
5120 |
|
N |
3610 |
4110 |
4610 |
5120 |
|
a |
440 |
440 |
440 |
530 |
|
b |
110 |
110 |
110 |
120 |
|
d |
250 |
250 |
250 |
260 |
|
e |
150 |
150 |
150 |
160 |
|
f |
|||||
g |
70 |
70 |
70 |
70 |
|
h |
65 |
65 |
65 |
70 |
|
h1 |
280 |
280 |
280 |
280 |
|
h2 |
460 |
700 |
800 |
900 |
|
h3 |
600 |
900 |
900 |
1000 |
|
h4 |
800 |
800 |
900 |
1000 |
|
h5 |
800 |
900 |
1000 |
1200 |
注:在外形尺寸小于等于2.5米时,多采用单吊点。
双吊点铸铁闸门是指有两个吊点或者说是两个吊耳的水闸,常见的有PGZ型和PZ型两种,用于较宽的河道和渠道上,属于河道或渠道闸门,通常和双吊点启闭机配套使用,常见的双吊点启闭机有两种,一种是卷扬式,另外一种是螺杆式,启闭力从50t到300t的都有,另外卷样式的有QPQ型和QPK型两种,相应的技术参数及安装参数可参考本站相应的机型。本厂拥有《水利工程启闭机使用许可证》,产品质量可靠!
