TY型调节堰门

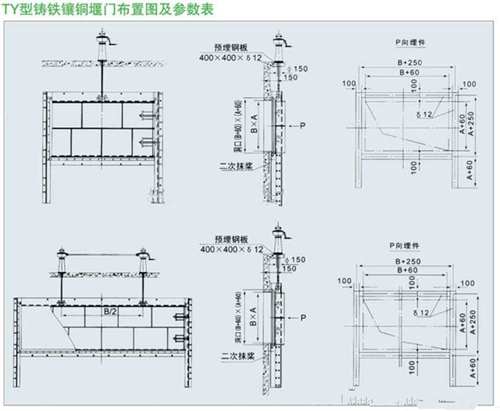

一、TY型调节堰门的外形尺寸及安装布置尺寸参数表：

表（一）：TY400×300-1500×400外形及安装尺寸参数表

型号规格		TY-400×300	TY-600×300	TY-800×300	TY-1000×500	TY-1200×500	TY-1500×400
外形尺寸B×h(mm)		400×300	600×300	800×300	1000×500	1200×500	1500×400
孔口**至平台的距离H(mm)		根据土建实际尺寸而定
安装尺寸(mm)	A	620	840	1040	1150	1400	1700
	C	370	370	370	560	695	645
	D	-	-	-	650	645	545
	E	40	40	40	60	75	75
	G	65	65	75	35	50	65
	K	185	185	185	285	315	270

表（二）：TY1500×500-2000×1500外形及安装尺寸参数表

型号规格		TY-1500×500	TY-1600×500	TY-800×500	TY-2000×500	TY-2000×1000	TY-2000×1500
外形尺寸B×h(mm)		1500×500	1600×500	1800×500	2000×500	2000×1000	2000×1500
孔口**至平台的距H(mm)		根据土建实际尺寸而定
安装尺寸(mm))	A	1700	1750	1950	2250	2250	2250
	C	695	695	695	695	1240	1250
	D	645	645	650	650	1150	1650
	E	54	70	75	75	75	75
	G	71	35	35	35	70	70
	K	300	285	320	365	605	940

注：TY也可称为TYZ铸铁闸门,TY—升降式调节堰门；B—堰门宽度；h—可调节范围

二、用途

TY型升降式调节堰门主要用于灌溉.防汛、水利水电、污水处理厂的水位控制系统中调节水位。

三、结构及工作原理

TY型调节堰门主要由启闭装置、启闭机架、启闭丝杆、丝杆套管、门体、止水夹板等部件组成,采用明杆式、升降式,平面加筋型、附壁式安装,堰门由启闭机带动启闭螺母转动,在梯形螺纹作用下使丝杆带动堰门门体上下运行,从而达到调节水位的目的的,所以堰门向下为开启,向上为关闭,也可称为下开式闸门。

四、主要特点

1、门板、门框、导轨材质可选用铸铁整体浇铸或是不锈钢制作,保证有足够的断面；

2、弹性楔紧装置在堰门启闭过程中始终弹紧,确保堰门在任何位置都能达到理想的效果；

3、设备结构简单、止水性好,调节范围广的特点。

五、选购说明

1、选购时,需请提供堰板尺寸及调节范围；

2、需注明设备材质;

3、可选配手动或手电启闭机;

4、若用户有特殊要求,可在订货合同中事先注明。
