MXY型明杆式铸铁镶铜圆闸门

MXY型明杆式铸铁圆闸门的常见型号外形尺寸、安装尺寸参数表、安装布置结构图等,其中包含了MXY型的从DN200-500mm、DN600-1200、DN1400-1700mm、DN1800-2000mm等规格的外形尺寸、配型启闭机的启闭力、安装尺寸参数、适用水头等内容,也可依据用户需求为用户制做成镶铜止水的,也就是MXY型明杆式铸铁镶铜闸门,同时厂家支持定制生产！

表（一）MXY200-500mm

规格型号		MXY-200	MXY-250	MXY-300	MXY-400	MXY-450	MXY-500
外形及安装尺寸(mm)	D	200	250	300	400	450	500
	A	382	426	494	586	642	706
	B	210	250	300	400	450	500
	D1	230	280	330	430	482	534
	H	450	550	650	800	900	1000
	F	100	100	100	100	110	110
	n×d	4×M16	4×M18	4×M20	4×M22	4×M22	4×M24
	Φ1	18	20	22	24	24	28
配启闭机（t）		0.5	0.5	0.5	1	1	1
适用水头（m）		4	4	4	4	4	4

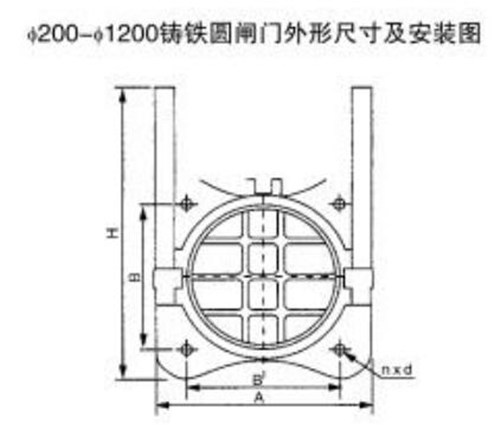

MXY型明杆式铸铁圆闸门安装布置结构图

表（二）MXY600-1200mm

规格型号		MXY-600	MXY-700	MXY-800	MXY-900	MXY-1000	MXY-1200
外形及安装尺寸参数mm	D	600	700	800	900	1000	1200
	A	826	940	1040	1290	1380	1600
	B	600	700	800	900	1000	1200
	D1	636	738	840	950	1060	1250
	H	1200	1400	1600	1800	2000	2400
	F	120	120	120	120	140	140
	n×d	4×M24	4×M24	4×M27	4×M27	4×M30	4×M36
	Φ1	28	28	32	32	35	42
配启闭机t		2	2	2	3	3	3
适用水头（m）		6	6	6	6	6	6

MXY型铸铁镶铜圆闸门外形尺寸安装结构图

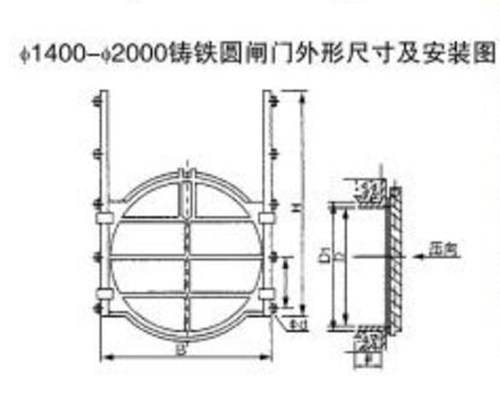

表（三）MXY1400-1700mm

型号规格		MXY-1400	MXY-1500	MXY-1600	MXY-1700
外形及安装尺寸mm	D	1400	1500	1600	1700
	B	1570	1680	1780	1880
	D1	1440	1540	1640	1740
	F	80	100	100	100
	Φd	28	28	28	28
	H	2300	2500	2800	2800
	n×d	4×525	4×575	4×600	4×650
配启闭机（t）		3	5	5	5
适应水头（m）		8	8	8	8

表（四）MXY1800-2000mm明杆铸铁闸门型号及安装尺寸表

型号规格		MXY-1800	MXY-1900	MXY-2000
外形及安装尺寸（mm）	D	1800	1900	2000
	B	1980	2100	2200
	D1	1840	1940	2040
	F	100	120	120
	Φd	28	28	28
	H	2800	3100	3200
	n×d	4×675	4×725	4×750
配启闭机（t）		8	8	8
适应水头（m）		8	8	8

注：如果采用铜止水则为MXY明杆式铸铁镶铜圆闸门,除上表中的尺寸型号外,本厂可依据图纸定制生产！
