一、SYZ单向止水铸铁圆闸门安装技术参数：
规格型号 |
SYZ800 |
SYZ1200 |
SYZ1600 |
|
技术参数 |
启闭形式 |
手电两用 |
||
承压方向 |
正向 |
|||
安装形式 |
墙式安装 |
|||
配套启闭机型号 |
25AF14 |
20AB4/IB6 |
25AB4/IB8 |
|
启闭力（t） |
3 |
6 |
8 |
|
电机功率（kw） |
0.78 |
0.76 |
1.06 |
|
防护/绝缘等级 |
IP68/F |
|||
孔口中线至平台距离m |
6.1 |
6.7 |
6.7 |
|
正向水压 |
5.3 |
5 |
5 |
|
二、外形安装尺寸参数见表（一）和表（二）

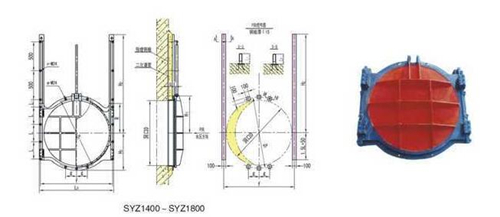

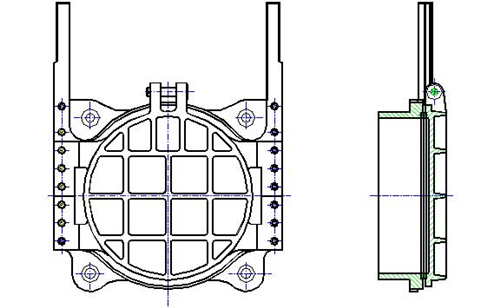

表（一）SYZ型1400-1800mm外形及安装尺寸参数
型号尺寸 |
∅1400 |
∅1500 |
∅1600 |
∅1700 |
∅1800 |
|
外形及安装尺寸 |
g |
/ |
250 |
275 |
285 |
300 |
E |
95 |
104 |
104 |
110 |
110 |
|
G |
120 |
100 |
100 |
120 |
110 |
|
R |
670 |
700 |
770 |
775 |
820 |
|
Dn |
/ |
∅1680 |
∅1775 |
∅1870 |
∅1970 |
|
f |
1570 |
1680 |
1780 |
1880 |
1980 |
|
L |
380 |
400 |
430 |
450 |
480 |
|
L0 |
1630 |
1750 |
1850 |
1950 |
2050 |
|
L1 |
255 |
250 |
275 |
275 |
275 |
|
L2 |
270 |
250 |
250 |
285 |
275 |
|
L3 |
135 |
135 |
155 |
150 |
||
H1 |
850 |
875 |
925 |
970 |
1025 |
|
H2 |
2005 |
2060 |
2120 |
2130 |
2175 |
|
H3 |
815 |
875 |
925 |
975 |
1030 |
|
n |
14 |
14 |
14 |
14 |
14 |
|
适用水头m |
/ |
4 |
4 |
6 |
6 |
|
表（二）SYZ2000-2700mm外形及安装尺寸参数
型号尺寸 |
∅2000 |
∅2200 |
∅2500 |
∅2700 |
|
外形及安装尺寸参数 |
g |
400 |
440 |
500 |
550 |
E |
124 |
124 |
120 |
120 |
|
G |
120 |
120 |
150 |
150 |
|
R |
875 |
930 |
1130 |
1220 |
|
Dn |
∅2180 |
∅2380 |
∅2690 |
∅2890 |
|
f |
2200 |
2400 |
2700 |
2900 |
|
L |
310 |
330 |
280 |
300 |
|
L0 |
2270 |
2470 |
2770 |
2970 |
|
L1 |
275 |
275 |
315 |
325 |
|
L2 |
295 |
295 |
295 |
295 |
|
L3 |
155 |
155 |
155 |
155 |
|
H1 |
1150 |
1250 |
1400 |
1500 |
|
H2 |
2780 |
2835 |
3035 |
3125 |
|
H3 |
1135 |
1230 |
1385 |
1485 |
|
n |
20 |
24 |
24 |
24 |
|
适用水头m |
6 |
6 |
6 |
6 |
|
说明：可依据用户需求采用铜止水,也称为SYZ铸铁镶铜圆闸门,可定制生产。
三、单向止水铸铁闸门的常见型号分类：
1、正向止水
2、反向止水
3、常见型号PGZ型拱形平面、PZ型平板、AYZ型暗杆式铸铁圆形、AXF型暗杆铸铁下开式、ZAQF型等,凡是只是单向止水的闸门都可称为单向止水闸门。
注：与之相对的为双向止水,也被称为双侧承压。
