手电两用螺杆启闭机安装尺寸图

发布日期：2024-11-08 22:15:37浏览：11 次

手电两用螺杆启闭机是中小型闸门启闭机中重要的启闭设备，可用于启闭各种平面闸门，比如拱形铸铁闸门、平板铸铁闸门、平面钢制闸门、不锈钢闸门、机闸一体闸门等，具有结构简单、安装方便、维护成本低等优势特点，而其类型繁多，为了方便大家能更深入的了解，在此，瑞鑫水工小编从其不同的类型为大家梳理其安装结构图，比如QLZ型、QL型、QLD型、QL型手电两用双吊点螺杆等，让您一睹为快！

一、QL型手电两用螺杆启闭机安装尺寸结构图表，其典型的结构图及安装尺寸表如下

QL型手电两用螺杆启闭机安装尺寸结构图表

技术参数		规格型号
技术参数		QL-30-SD	QL-50-SD	QL-80-SD	QL-100-SD	QL-120-SD	QL-150-SD	QL-200-SD	QL-250-SD	QL-300-SD	QL-400-SD	QL-500-SD	QL-600-SD	QL-800-SD
启门力（T）		3	5	8	10	12	15	20	25	30	40	50	60	60
闭门力（T）		1.5	2.5	4	5	6	7.5	10	12.5	16	20	25	30	40
启门高度（m）		1.5	1.7	21	2.5	3.1	3.7	4.2	4.2	4.2	5.2	5.2	5.5	5.5
螺杆	全长（m）	2.5	3.5	4	4.5	5	5.5				5.5
	螺纹长（m)	2	3	3.S	4	4.5	5				5
	直径（mm)	∅46	∅51	∅70	∅75	∅80	∅85	∅90	∅95	∅100	∅120	∅130	∅140	∅150
启闭速度	手动（mm/r)	0.53	0.43	0.52	0.52	0.52	0.05	0.5	0.53	0.53	0.6	0.6	0.77	0.77
启闭速度	电动（mm/r)	229	175	197	209	209	200	200	215	215	190	190	245	245
配套电机	型号	Y93S-4	Y90L-4	Y112M-4			Y132S-4		Y132M-6		Y132M-6	Y160M-6	Y180L-8	Y200L-8
配套电机	功率（KW）	1.1	1.5	2.2			3		4		5.5	7.5	11	15
安装尺寸参数	L1	370	470	560			600		750		1100
	L2	320	420	460			530		670		960
	L3	220	300	330			360		400		560
	L4	280	350	415			440		580		860
	L5	760	824	955			1065		1100		1485	1485	1665	1670
	H	520	600	680			800		945		1100
	H1	45	45	60			100		90		120
	H2	120	145	200			140		230		150
	b	26	30	40			45	50	55	70	80
	d	30	30	40			50		50		60
	R	200	200	300			300		300		400
	D1	∅100	∅20	∅30			∅160	∅170	∅180		∅250
	D2	∅50	∅80	∅80			∅100		∅120		∅120		∅150
地脚螺栓		4-M12×200	4-M16×400	4-M16×400			4-M20×400	4-M20×500	4-M24×500		6-M24x500		8-M27x500
重量(kg)		215	308	521	597	695	906	1138	1659	1710	2311	2715	2967	3100

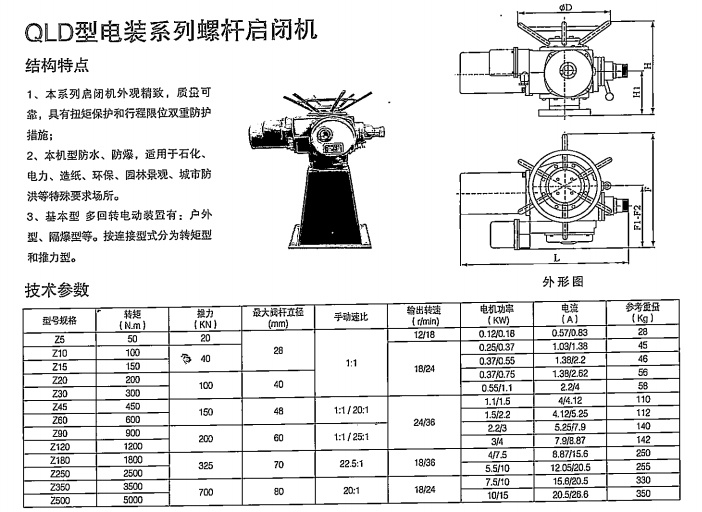

二、QLD型螺杆启闭机安装尺寸结构图表，此机型也被称为回转式螺杆启闭机、电装螺杆启闭机，多被用于启闭污水处理闸门

QLD型螺杆启闭机安装尺寸结构图表

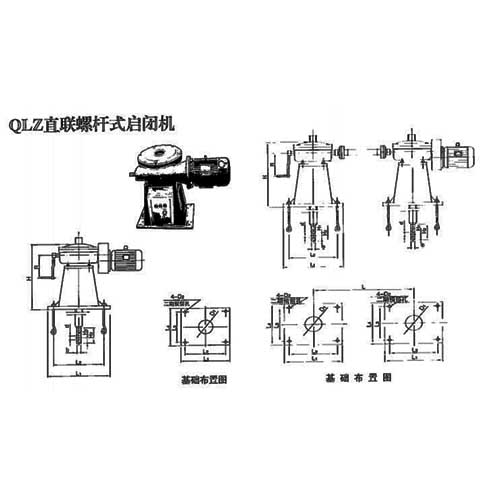

三、QLZ手电两用螺杆启闭机安装尺寸结构图表，俗称直连式螺杆启闭机

QLZ手电两用螺杆启闭机安装尺寸结构图表

技术参数		QLZ单吊点手电两用螺杆启闭机规格型号
技术参数		QLZ-50-SD	QLZ-80-SD	QLZ-100-SD	QLZ-120-SD	QLZ-150-SD	QLZ-200-SD
启门力（T）		5	8	10	12	15	20
闭门力(T)		2.5	4	5	6	7.5	10
启门高度(m)		2	2.5	3	3.7	3.7	4.2
螺杆	总长(m)	3.5	4	4.5	5	5.5
	螺纹长（m）	3	3.5	4	4.5	5
	直径(mm)	∅51	∅70	∅75	∅80	∅85	∅90
启闭速度	手动(mm/r)	0.48	0.4	0.52	0.52	0.5	0.5
启闭速度	电动(mm/r)	230	200	209	209	200	200
配套电机	型号	Y100L-6	Y112M-6			Y132S-B
配套电机	功率(KW)	1.5	2.2			3
安装尺寸参数	L1	360	580		630	630	760
	L2	320	500		550	550	680
	L3	320	300		350	350	510
	L4	360	380		430	430	590
	H	623	674	674	674	820	820
	H1	55	65	65	65	80	80
	H2	200	200	200	200	230	230
	d	30	40	40	40	50	50
	b	30	40	40	40	50	50
	R	200	300	300	300	300	300
	D1	∅120	∅130	∅140	∅150	∅160	∅170
	D2	∅80	∅80	∅80	∅80	∅100	∅100
地脚螺栓		4-M16×400	4-M16×400	4-M16×400	4-M16×500	4-M20×500	4-M20×500
重量		368	601	677	775	1096	1246

技术参数		QLZ双吊点手电两用螺杆启闭机规格型号
技术参数		2×50-SD	2×80-SD	2×100-SD	2×120-SD	2×150-SD	2×200-SD
启门力T		2×5	2×8	2×10	2×12	2×15	2×20
闭门力T		2×2.5	2×4	2×5	2×6	2×7.5	2×10
启门高度 (m)		2	2.5	3	3.1	37	4.2
螺杆	总长 (mm)	3.5	4	4.5	5	5.5
	螺纹长 (m)	3	3.5	4	4+5	5
	直径(mm)	∅51	∅70	∅75	∅80	∅85	∅9O
启闭速度	手动 (mm/r)	0.48	0.4	0.52	0.52	0.5	0.5
启闭速度	电动 (mm/r)	230	175	209	209	200	200
配套电机	型号	Y132S-6	Y132M1-6	Y132M1-6	Y132M1-6	Y132M2-6	Y132M2-6
配套电机	功率 (KW)	3	4	4	4	5.5	5.5
安装尺寸参数	L1	360	580		630	630	760
	L2	320	500		550	550	680
	L3	320	300		350	350	510
	L4	360	380		430	430	590
	L小	1.2	1.3	1.3	1.3	1.3	1.5
	H	623	674	674	674	820	820
	Hl	45	60	60	60	60	75
	H2	145	200	200	200	200	225
	d	30	40	40	40	40	50
	b	30	40	40	40	40	50
	R	200	300	300	300	300	3D0
	D1	120	130	140	140	140	160
	D2	80	30	80	80	80	100
地脚螺栓		8-M16×400	8-M16×400	8-M16×400	8-M16×400	8-M16×400	8-M20×500
重量(kg)		645	1070	1204	1300	2000	2300

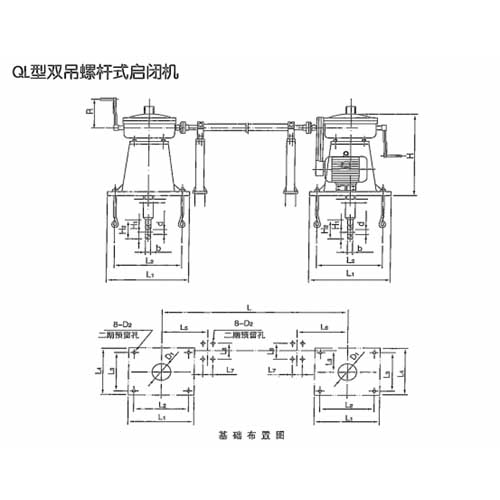

四、QL双吊点手电两用螺杆启闭机安装尺寸结构图表

QL双吊点手电两用螺杆启闭机安装尺寸结构图表

技术参数		规格型号
技术参数		QL-2×50-SD	QL-2×80-SD	QL-2×100-SD	QL-2×120-SD	QL-2×150-SD	QL-2×200-SD	QL-2×250-SD	QL-2×300-SD	QL-2×400-SD	QL-2×500-SD	QL-2×600-SD	QL-2×800-SD
启门力（T）		2×5	2×8	2×10	2×12	2×15	2×20	2×25	2×30	2×40	2×50	2×60	2×80
闭门力（T）		2×2.5	2×4	2×5	2×6	2×7.5	2×10	2×12.5	2×15	2×20	2×25	2×30	2×30
螺杆	启门高度	3.5	3.5	4	4	4.3	4.3	5	5	55	5.5	5.5	5.5
	总长m	3.5	4	4.5	5	5.5				5.5
	螺纹长	3	3.5	4	4.5	5				5
	直径mm	∅51	∅70	∅75	∅80	∅85	∅90	∅95	∅100	∅120	∅130	∅40	∅150
启闭速度	手动mm/r	0.48	0.52	0.52	0.52	5	5	0.53	0.53	0.6	0.6	0.77	77
启闭速度	电动 mm/r	175	197	209	209	200	200	215	215	190	190	245	245
配套电机	型号	Y132S-6		Y132S-6		Y160M-6		Y160L-6		Y200L-8		Y225M-8	Y250M-8
配套电机	功率(KW)	3		4		5.5		7.5		15	22	22	30
安装尺寸参数	L1	470		530		600		760		900		950
	L2	420		460		530		670		960
	L3	300		330		360		480		560
	L4	340		380		470		560		770
	L5	540	500	500	500	550		580		660		660	750
	L6	550	600	600	600	650	650	700	700	850		850	950
	L7	150	150	150	150	150	150	160	160	160		160	160
	L8	220	220	220	220	220	220	250	250	250		250	250
	L9	123	178	178	178	216	216	272	272	345		345	428
	H	580	670	720	720	720	760	850	900	1030		1030	1190
	H1	45	69	60	60	75	80	90	30	105		105	110
	H2	145	200	200	200	225	225	230	230	250		250	275
	d	∅24	∅28	∅28	∅30	∅32	∅32	∅40	∅40	∅70		∅80	∅90
	b	30	40	40	40	50	50	60	60	70		75	100
	R	200	300	300	300	300	300	300	300	350		350	400
	D1	∅120	∅130	∅140	∅140	∅160	∅170	∅185	∅185	∅200		∅220	∅250
	D2	∅80	∅80	∅80	∅80	∅100	∅100	∅120	∅120	∅120		∅120	∅150
地脚螺栓		8-M16M×400				8-M20×500		8-M24×500	12-M24×500	12-M24×50O			16-M24×500
重量（kg）		575	991	1025	1274	1870	2176	3160	3310	4512	5310	5804	6010
