一、QHQ型三支点弧门卷扬启闭机技术参数表：
型号 |
2×60 |
2×80 |
2×100 |
2×120 |
2×160 |
2×250 |
2×400 |
|
启门力 (T) |
2×6 |
2×8 |
2×10 |
2×12 |
2×16 |
2×25 |
2×40 |
|
启门扬程（m) |
8 |
10 |
10 |
12 |
12 |
14 |
20 |
|
启闭速度 (m/min) |
1.51 |
1,26 |
1.26 |
1.91 |
191 |
1.35 |
132 |
|
吊点**距(m) |
3.3-9 |
4-9 |
4-9 |
5-10 |
5-10 |
6-12 |
7-14 |
|
钢丝绳规格特-光-右交 |
6×37-24-170 |
6×37-28-170 |
6×37-28-170 |
6×37-32-170 |
6×37-39-170 |
6×37-48-185 |
6×37-48-185 |
|
电动机 |
型号 |
YZ132M-6 |
YZ160M-6 |
YZ160M-6 |
YZ160M-6 |
YZ160M-6 |
YZ180L-6 |
YZ200L-8 |
功率 (KW) |
37 |
55 |
7.5 |
11 |
11 |
15 |
22 |
|
转速 (r/min) |
912 |
933 |
948 |
926 |
926 |
654 |
686 |
|
减速机 |
型号 |
ZS-650 |
ZS-750 |
ZS-750 |
ZS-825 |
ZS-825 |
ZS-1100 |
ZS-1250 |
传动比 |
250 |
250 |
250 |
250 |
250 |
280 |
280 |
|
制动器 |
型号 |
YWZ-200/25 |
YWZ-200/25 |
YWZ-200/25 |
YWZ-200/25 |
YWZ-200/25 |
YWZS-300 |
YWZS-300 |
制动力矩 (Nm) |
200 |
200 |
200 |
200 |
270 |
630 |
700 |
|
开式齿轮传动比 |
4.56 |
5.3 |
53 |
4.56 |
4,56 |
4*56 |
525 |
|
卷筒直径（m） |
500 |
600 |
600 |
800 |
800 |
1000 |
1000 |
|
支撑形式 |
三支点 |
三支点 |
三支点 |
三支点 |
三支点 |
三支点 |
三支点 |
|
重量(T) |
2.92 |
5.55 |
5.76 |
9J0 |
925 |
14.6 |
25.3 |
|
地脚螺栓 |
16-M20×400 |
16-M20×400 |
16-M20×400 |
16-M24×4Q0 |
16-M24×400 |
16-M24×400 |
16-M30×5Q0 |
|

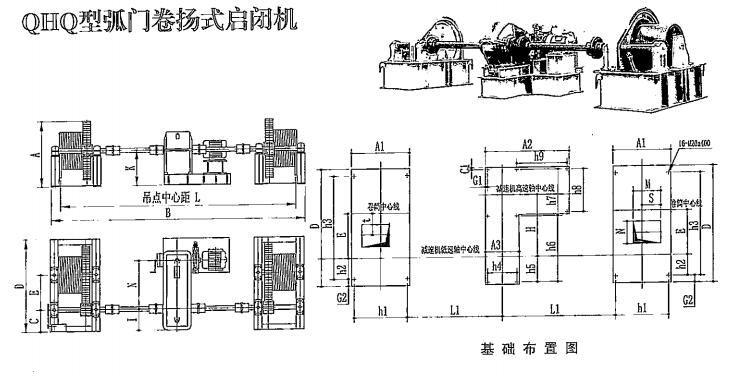

二、QHQ型三支点弧门卷扬启闭机外形及安装布置尺寸参数表：
型号 |
2×60 |
2×80 |
2×100 |
2×120 |
2×160 |
2×250 |
2×400 |
|
外形及安装布置尺寸参数表（mm） |
A |
928 |
1460 |
1460 |
1490 |
1490 |
2070 |
2050 |
A1 |
785 |
976 |
976 |
1058 |
1058 |
1232 |
2020 |
|
A2 |
1117 |
1300 |
1300 |
1400 |
1400 |
1690 |
1850 |
|
A3 |
440 |
480 |
480 |
640 |
640 |
800 |
806 |
|
B |
L+385 |
L+562 |
L+562 |
L+580 |
L+580 |
L+668 |
L+708 |
|
C |
180 |
300 |
300 |
500 |
500 |
420 |
470 |
|
D |
1240 |
1856 |
1856 |
2100 |
2100 |
2500 |
2700 |
|
E |
500 |
756 |
756 |
800 |
1030 |
1030 |
1120 |
|
H |
650 |
750 |
750 |
825 |
825 |
1100 |
1250 |
|
I |
350 |
395 |
395 |
445 |
445 |
554 |
647 |
|
K |
540 |
800 |
800 |
800 |
800 |
1110 |
1060 |
|
h1 |
700 |
896 |
896 |
970 |
970 |
1132 |
1920 |
|
h2 |
125 |
245 |
245 |
440 |
440 |
360 |
390 |
|
h3 |
1130 |
1746 |
1746 |
1980 |
1980 |
2380 |
2540 |
|
h4 |
330 |
390 |
390 |
420 |
420 |
520 |
570 |
|
h5 |
500 |
545 |
545 |
595 |
595 |
704 |
797 |
|
h6 |
840 |
945 |
945 |
990 |
990 |
1522 |
1915 |
|
h7 |
610 |
700 |
700 |
860 |
860 |
895 |
710 |
|
h8 |
570 |
640 |
640 |
800 |
800 |
835 |
660 |
|
h9 |
697 |
020 |
820 |
880 |
880 |
1050 |
1128 |
|
C1 |
45 |
45 |
45 |
50 |
50 |
60 |
80 |
|
G1 |
45 |
45 |
45 |
50 |
50 |
60 |
80 |
|
G2 |
55 |
55 |
55 |
60 |
60 |
60 |
80 |
|
M |
400 |
500 |
500 |
600 |
600 |
700 |
1260 |
|
N |
400 |
500 |
500 |
600 |
600 |
700 |
700 |
|
S |
250 |
220 |
220 |
340 |
340 |
440 |
830 |
|
t |
250 |
300 |
300 |
400 |
400 |
500 |
500 |
|
L1 |
0.5L-565 |
0.5L-458 |
0.5L-458 |
0.5L-724 |
O.5L-724 |
0.5L-715 |
0.5L-1105 |
|
