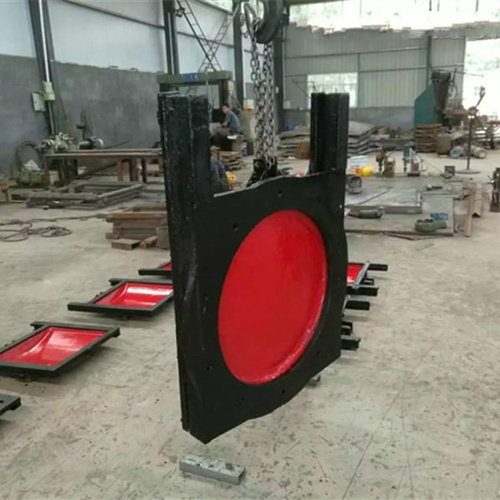

墙式铸铁镶铜圆闸门

墙式铸铁镶铜圆闸门是指墙式安装的,止水面镶铜而非不锈钢的,圆形的,通常与螺杆启闭机配套使用的铸铁闸门,也被称为靠墙式铸铁镶铜圆闸门,其型号的通常表示为ZMQY,属于圆闸门的一种,本厂可为用户生产单向或双向的。下面分别从其结构（结构图）、原理、性能特点优势、 、应用、常见问题六个方面详细为您介绍。

一、简介

墙式铸铁镶铜圆闸门一种闸框、闸板为铸铁材质的（灰铸铁或球墨铸铁）,靠墙安装的,具有结构简单、运行平稳、使用寿命长,维护简单的水利闸门,被广泛应用于水利水电、水产养殖、市政给排水建设等水利工程中。

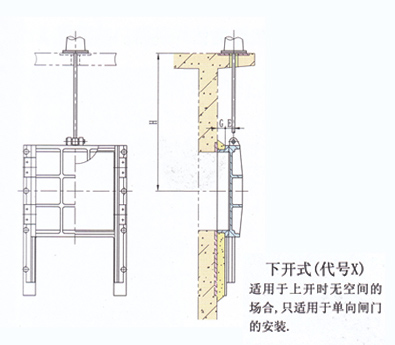

二、墙式铸铁镶铜圆闸门的结构

1、闸框：闸门的边框或者说是门框,其材质通常为灰口铸铁HT250或球墨铸铁,通过铸造成型；

2、闸板：闸门的挡水板,承压部件,其材质通常和闸框材质相同,通过铸造成型；、

3、导轨：对于中小口径的闸门通常和闸框浇注为一体,大型的用不锈钢定位销与门框连接固定,材质通常为铸铁；

4、密封座：灰口铸铁或球墨铸铁,在其上镶铜,镶铜的材质为铜合金2CuSn5Pb5Zn,可更好的提高密封面的止水效果；

5、锲块：也称为压紧锲块,可通过调整压紧锲块来调整密封度,材质为灰口铸铁镶铜合金或球墨铸铁镶铜合金；

6、吊耳：材质与闸板相同；

7、螺杆：也被称为闸杆,其材质为多为不锈钢。

三、工作原理

用户可以依据需求选购不同机型的螺杆启闭机与之配套适用,墙式铸铁镶铜圆闸门调节水流量的工作部分,螺杆启闭机为闸门开启与关闭的动力执行设备,由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等传动,驱动传动部件螺母或螺杆转动,使闸杆实现垂直升降运动,从而开启或关闭闸门,达到放水、关水或调节水位的目的。

四、本厂产品的性能特点优势

1、此款产品多为单向止水,但本厂可依据用户需求定制生产反向止水或双止水的闸门；

2、此款产品的渗水量少,止水效果优良,密封面配合间隙≤0.1mm,密封座厚度大于10mm,正向渗水量：≤0.7L/min·m,反向≤1.25L/min·m；

3、可适应工作环境温度范围大,从-20℃～120℃都可适应；

4、可适应工作介质种类多,即可适应河流湖泊水质,也可适应PH在6-8之间的污水；

5、可配型启闭机机型多,即可配型手动的、电动的,亦可适配气动的、液压的,用户可依据需求选购；

6、使用寿命长,具有良好的耐腐蚀性,本厂在闸门生产过程已为用户留出腐蚀余量,因此,闸门的使用寿命长；

7、无需更换止水带,因为此款闸门的密封面采用的是镶铜止水,因此无需更换止水带,后期不会在使用过程中因为橡胶老化而更换止水带,仅需调整压紧锲块即可。

五 、型号尺寸参数

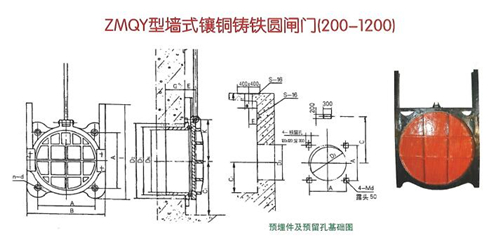

此款闸门的型号尺寸从dn200-dn25000本厂都有,常见的部分型号尺寸参数如下图,详细的外形安装布置尺寸参数可参考本站《ZMQY型附壁式铸铁圆闸门型号尺寸参数大全》

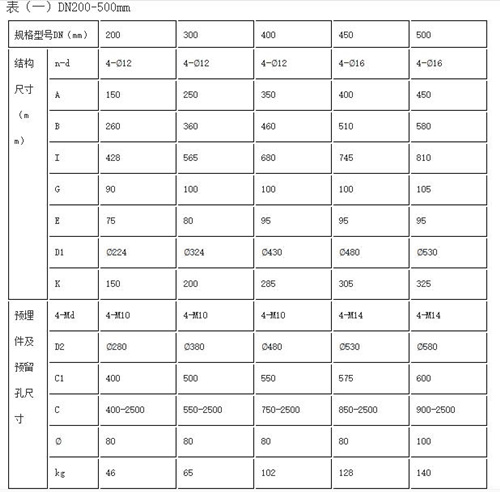

墙式铸铁镶铜闸门部分型号尺寸参数表

六、产品应用

墙式铸铁镶铜闸门广泛用于城市给水排水、冶金、石油、化工、灌溉,电力、纺织、污水处理等行业水处理构筑物上,对公称压力为0.1MPa以下的,多用于管道口合交汇窖井、泥沙池、污水渠道、原站井水口、清水池等场所,用来实现流量和液面水位的控制。

七、常见问题

1、产品选购问题,建议直接对接我们的一线销售人员,他们会为您**合适的性价比高的产品；

2、配型开云app安全 选购问题,建议咨询我们专业的销售人员,我们的销售人员会为您免费做详细的解答；

3、安装问题,我们有专业的安装技术人员及相关的施工队伍,售后安装无需担心；

4、发货问题,厂家现货多,物流发货,发货速度快；

5、售后问题,24小时售后服务团队,及时响应,确因产品质量问题,本厂可无条件退换货！
