QL手电两用启闭机

QL型手电两用螺杆启闭机适用于水利、水电、市政建设、水产养殖及农田水利建设工程。自锁性能好,可使闸门停留在任何位置。具有手动和电动两种功能,15T以上2个摇把。根据用户要求,可配电子高度计,可现场及远程或集中控制,常规产品配机械限位器。QL型手摇螺杆启闭机适用于人力操作的平面闸门的启闭,具有自锁功能,可以停留在任何位置,配有防盗嘴和专用扳手,具有防盗水功能。其主要技术参数及安装布置尺寸如下：

表（一）：QL-30-SD启闭机QL-120-SD的技术参数及安装布置尺寸参数

技术参数		规格型号
技术参数		QL-30-SD	QL-50-SD	QL-80-SD	OL-100-SD	QL-120-SD
启门力（T）		3	5	8	10	12
闭门力（T）		1.5	2.5	4	5	6
启门高度（m）		1.5	1.7	21	2.5	3.1
螺杆	全长（m）	2.5	3.5	4	4.5	5
	螺纹长（m)	2	3	3.S	4	4.5
	直径（mm)	∅46	∅51	∅70	∅75	∅80
启闭速度	手动（mm/r)	0.53	0.43	0.52	0.52	0.52
启闭速度	电动（mm/r)	229	175	197	209	209
配套电机	型号	Y93S-4	Y90L-4	Y112M-4
配套电机	功率（KW）	1.1	1.5	2.2
其他主要技术参数	L1	370	470	560
	L2	320	420	460
	L3	220	3C0	330
	L4	280	350	415
	L5	760	824	955
	H	520	600	680
	H1	45	45	60
	H2	120	145	200
	b	26	30	40
	d	30	30	40
	R	200	200	300
	D1	∅100	∅20	∅30
	D2	∅50	∅80	∅80
地脚螺栓		4-M12×200	4-M16×400	4-M16×400
重量(kg)		215	308	521	597	695

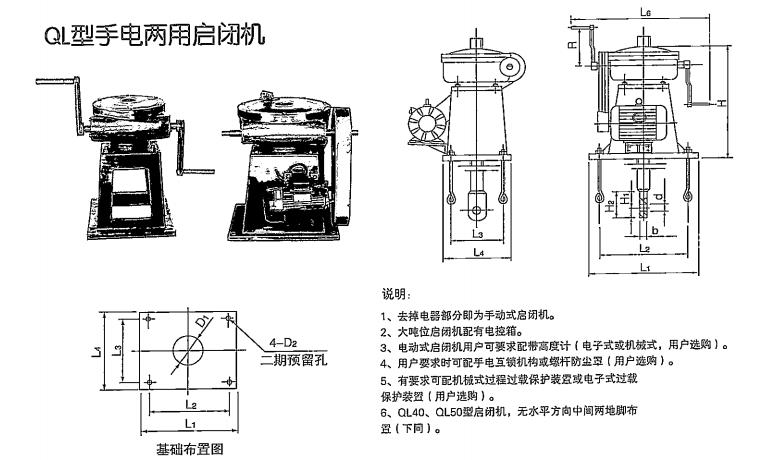

QL手电两用启闭机基础布置结构图

表（二）：QL-150-SD启闭机QL-300-SD的技术参数及安装布置尺寸参数

技术参数		规格型号
		QL-150-SD	QL-200-SD	QL-250-SD	QL-30O-SD
启门力（T）		15	20	25	30
闭门力（T）		7.5	10	12.5	16
启门高度（m）		3.7	4.2	4.2	4.2
螺杆	全长（m）	5.5
	螺纹长（m)	5
	直径（mm)	∅85	∅90	∅95	∅100
启闭速度	手动（mm/r)	.05	0.5	0.53	0.53
	电动（mm/r)	200	200	215	215
配套电机	型号	Y132S-4		Y132M-6
	功率（KW）	3.0		4.0
其他主要技术参数	L1	600		750
	L2	530		670
	L3	360		400
	L4	440		580
	L5	1065		1100
	H	800		945
	H1	100		90
	H2	140		230
	b	45	50	55	70
	d	50		50
	R	300		300
	D1	∅160	∅170	∅180
	D2	∅100		∅120
地脚螺栓		4-M20×400	4-M20×500	4-M24×500
重量(kg)		906	1138	1659	1710

表（三）：QL-400-SD启闭机QL-800-SD的技术参数及安装布置尺寸参数

技术参数		规格型号
		QL-40O-SD	QL-50O-SD	QL-60O-SD	QL-800-SD
启门力（T）		40	50	60	60
闭门力（T）		20	25	30	40
启门高度（m）		5.2	5.2	5.5	5.5
螺杆	全长（m）	5.5
	螺纹长（m)	5
	直径（mm)	∅120	∅130	∅140	∅150
启闭速度	手动（mm/r)	0.6	0.6	0.77	0.77
	电动（mm/r)	190	190	245	245
配套电机	型号	Y132M-6	Y160M-6	Y180L-8	Y200L-8
	功率（KW）	5.5	7.5	11	15
其他主要技术参数	L1	1100
	L2	960
	L3	560
	L4	860
	L5	1485	1485	1665	1670
	H	1100
	H1	120
	H2	150
	b	80
	d	60
	R	400
	D1	∅250
	D2	∅120		∅150
地脚螺栓		6-M24x500		8-M27x500
重量(kg)		2311	2715	2967	3100
