QLD电装螺杆启闭机图解及材料技术要求

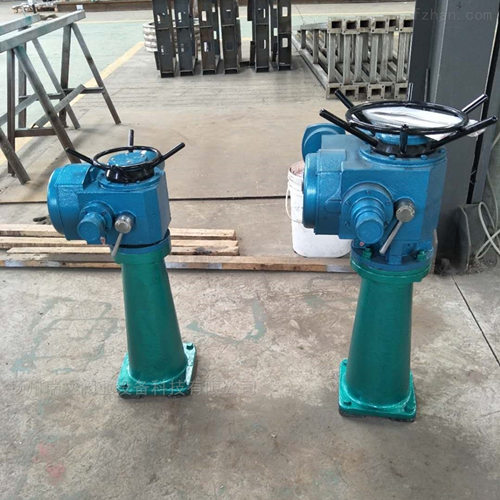

一、QLD电装螺杆启闭机图解：

由上图可以看出QLD系列电装螺杆式启闭机由：机座、机壳、机盖、涡轮、蜗杆、螺母、螺杆、轴承盖、轴承、电气控制箱、电动机、标准件等零部件组成。

二、螺杆启闭机材料技术要求

1、螺杆启闭机使用的钢材符合设计图样的要求,碳素结构钢和碳素结构钢符合GB699和GB700的有关规定,低合金结构钢和合金结构钢应符合GBl591和GB3077的有关规定,钢材并具有出厂质量证书,如无出厂质量证书或钢号不清时复验,复验合格后使用；

2、螺杆：

a、螺杆直线度误差按GBll84中的D级公差选用,但每1000mm小于0.6mm；长度小于5m时,全长直线度误差小于1.5mm；长度小于8m,全长直线度误差小于2mm。螺纹公差一般按GB5796.4中的9C级精度制造；

b、一个螺距误差(包括周期误差)小于0.025mm。螺距累积误差：在25mm内小于0.035mm,在100mm内小于0.05mm,在300mm内小于0.07mm；长度每增加300mm,可增加0.02mm,但丝杆全长累积误差小于0.15mm；

c、螺纹工作表面光洁、无毛刺,其粗糙度Ra值小于6.3um。

3、 螺母

a、螺纹公差按GB5796.4中的9H级精度制造；

b、螺纹工作表面光洁、无毛刺,其粗糙度Ra值小于6.3um；

c、螺母的螺纹轴线与支承外圆的同轴度及与推力轴承接合平面的垂直度均不低于GBll84中的8级精度；

d、铸造螺母的螺纹工作面上无气孔、砂眼及裂纹等缺陷。

4、 机箱和机身

a、机箱和机身的尺寸偏差符合GB6414中的规定；

b、机箱和机身无降低强度和损害外观的缺陷存在,如存在进行焊补,焊补后进行热处理；

c、机箱和机身无裂缝,也不焊补；

d、机箱接合面间的间隙,在任何部位都小于0.03mm,并保证运转时不漏油。

5、 焊接材料(焊条、焊丝、焊剂)具有出厂质量证书。焊条的化学成份、机械性能和扩散氢含量等各项指标符合GB5117、GB5118和GB983的规定；焊丝符合GB8ll0或GBl300的规定；焊剂符合GB5293和GBl2470的规定。

6、焊接

焊接接头符合GB985和GB986的规定,如有特殊要求,在图样上注明。

7、螺栓连接

a、螺栓、螺钉和螺柱的性能等级和材料符合GB3098.1的规定；螺母的性能等级和材料符合GB3098.2的规定。

b、螺栓、螺孔的配合尺寸及其偏差小于相关规定。

c、高强度螺栓拧紧,分为初拧和终拧,初拧力矩为规定力矩值的30％,终拧到规定力矩,拧紧螺栓从中部开始对称向两端进行。

8、金属结构表面在实施防腐处理前,清除铁锈、氧化皮、焊渣、油污、灰尘、水分等。

9、涂漆防腐时,执行下列规定：

涂漆颜色符合GB3181中规定的颜色,其底漆全部涂铁红色,面漆涂桔黄色或其它颜色。旋转部位涂大红色,警觉部位涂符合JB2299中规定的黄色和黑色相间与水平面成45°的斜道(如动滑轮侧板)。

三、本厂生产QLD型电装螺杆启闭机具有以下特点：

1、本结构启闭机外观精致,质量可靠,具有扭矩保护和行程限位双重保护措施；

2、本机型防水、防爆,适用于石化、电力、造纸、环保、园林景观、城市防洪等特殊要求场所；

3、基本型,多回转电动装置有：户外型、防爆型等,按连接形式分为转矩型和推力型。

4、常见型号从Z5到Z500的都有,同时可按用户需求定制生产其他转速：12/18/24/30/36/42/48/60(r/min)。

总结：以上就是关于QLD电装螺杆启闭机图解及本厂生产的产品的特点优势的内容了,致电我们免费为您提供厂家一手报价,那么电装螺杆启闭机在安装和日常使用维护中应该注意些什么样的事项呢？欢迎关注我们的网站。
