双向止水铸铁闸门安装详细步骤及安装结构图

双向止水铸铁闸门是一种可以正反向止水的水利闸门，其类型有多种，比如有SPGZ型、PZ型、SSYZ型、SSFZ型、ZMQF型、ZMQY型等。不同型号的产品的安装操作都有所差异，在此简单总结以下其安装详细步骤及安装布置结构图，望对行业中朋友有所帮助！

一、双向止水铸铁闸门的安装步骤

1、安装前检查

安装前需要通过塞尺检查闸门的上密封面、下密封面的间隙，其间隙不得超过0.1mm。如有超标，需要及时调整，知道合格为止；

2、吊装就位

吊装就位有两种形式，一种是门框和闸门整体吊装就位，另外一种是门体和门框分别吊装就位，这种情况一般是在施工现场位置无法整体吊装时采用的，此种吊装就位时需要注意做好密封面的保护；

3、二次浇灌

吊装就位后，在闸门的四周需要用细砂浆浇灌以达到固定的作用，浇灌后要用震动泵捣实。当凝实后，需要对固定螺栓复检。

4、安装调试

在调试前，需要对双向止水铸铁闸门及配套启闭机的传动各部位等按规定加注润滑油脂；

5、在可以手动试机的情况下，应采用手动试机，手动操作无异常后方可通电适用。

二、双向止水铸铁闸门的安装布置图结构图

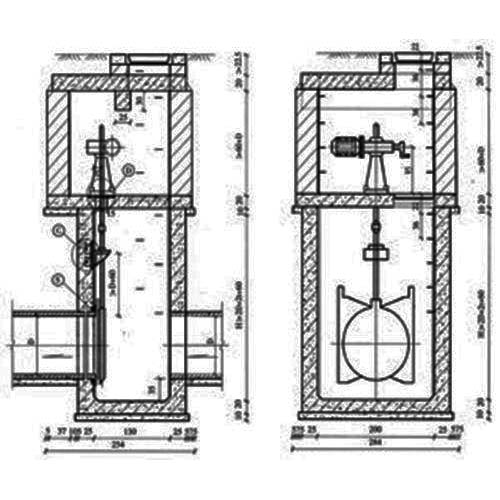

1、SPGZ双向止水铸铁闸门安装结构图

2、PZ双向止水铸铁闸门安装结构图

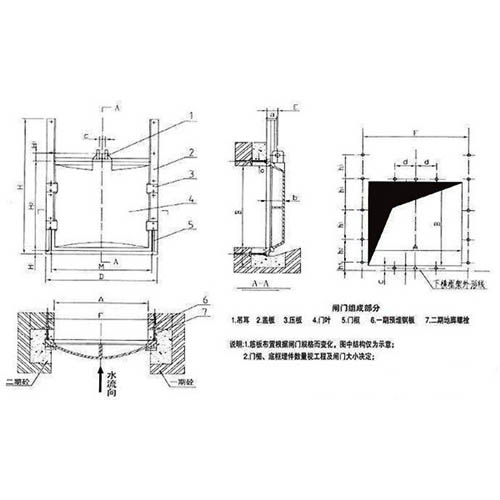

3、SSYZ双向止水铸铁闸门安装结构图

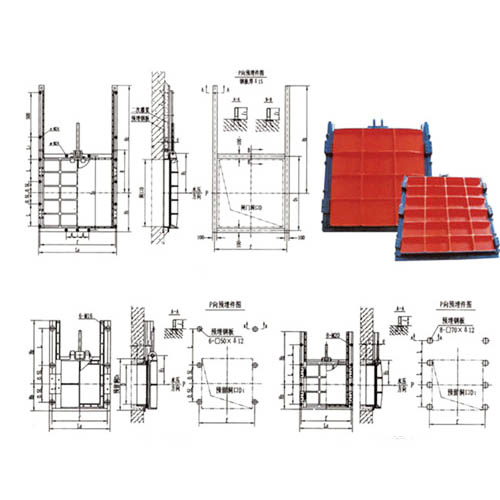

4、SSFZ双向止水铸铁闸门安装结构图

5、ZMQF双向止水铸铁闸门安装结构图

6、ZMQY双向止水铸铁闸门安装结构图

总结：

以上就是关于双向止水铸铁闸门详细安装步骤及SPGZ型、PZ型、SSYZ型、SSFZ型、ZMQF型、ZMQY等不同型号闸门的安装结构图了，详细型号安装尺寸参数可参考本站对应的型号的产品 。需要注意的是，在实际的工程安装中，可能不会有这么简单，其中还会包括安装前的技术交底，安装前各个部件的检查（是否在运输中有损坏），吊装施工方案、竣工验收等等，不过希望以上内容对大家有所帮助。
