PZ小型

PZ小型平面铸铁滑动闸门常见型号尺寸参数

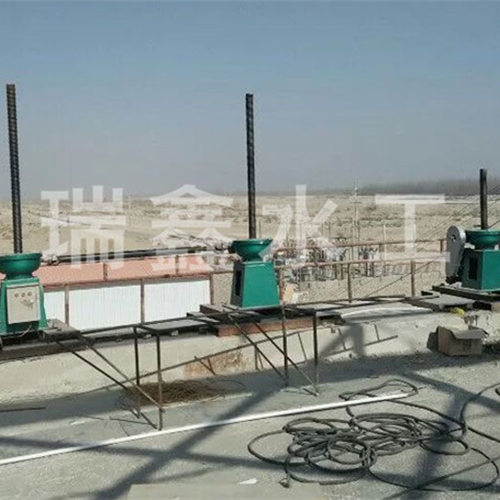

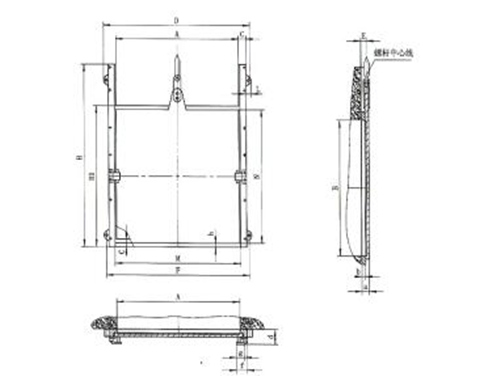

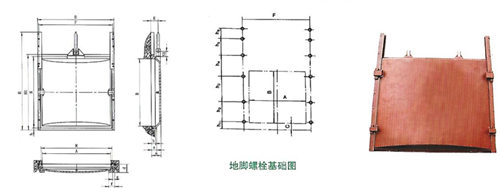

规格型号（m）		0.2×0.2	0.3×0.3	0.4×0.4	0.5×0.5	0.6×0.6	0.8×0.8	1×1
尺寸参数（mm）	A	200	300	400	500	600	800	1000
	B	200	300	400	500	600	800	1000
	C	30	30	30	40	40	50	50
	D	320	420	520	640	740	980	1180
	E	30	30	35	40	90	95	100
	F	290	390	490	610	710	940	1140
	L	30	30	30	30	30	40	40
	H	400	500	600	700	800	1200	1440
	H1	260	360	460	580	680	900	1100
	M	205	305	405	508	608	810	1010
	N	230	330	430	540	640	850	1050
	a	34	34	40	42	45	48	55
	b	24	24	28	30	30	30	35
	d	64	64	85	77	76	76	85
	f	75	75	75	75	75	80	85
	g	30	30	30	30	30	35	40
	h	15	15	15	20	20	20	25
重量（kg）	板重	11	16	26	45	102	126	185
	总重	23	31	50	95	182	244	311

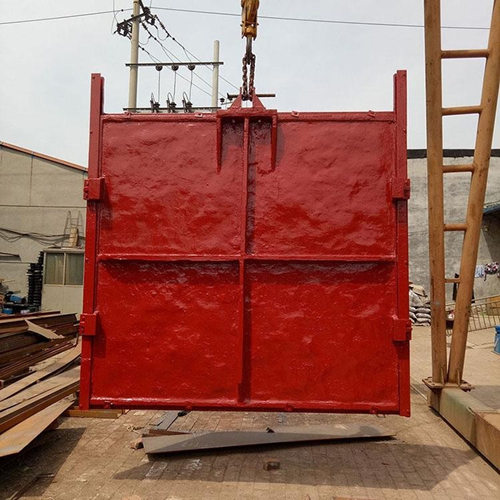

PZ小型滑动铸铁闸门与PGZ型的区别在于闸板是平板还是带弧形或者说拱形的,如果带拱形则是PGZ型,不带则是PZ型。其主要组件由以下几种：

1、闸框；

2、闸板,闸板又由上横梁、下横梁、左直梁、右直梁组成；

3、吊座吊耳；

4、紧闭斜铁；

5、固定螺栓。

另外,小型平面铸铁闸门通常为整体形式安装,也被称为整体式铸铁闸门。
