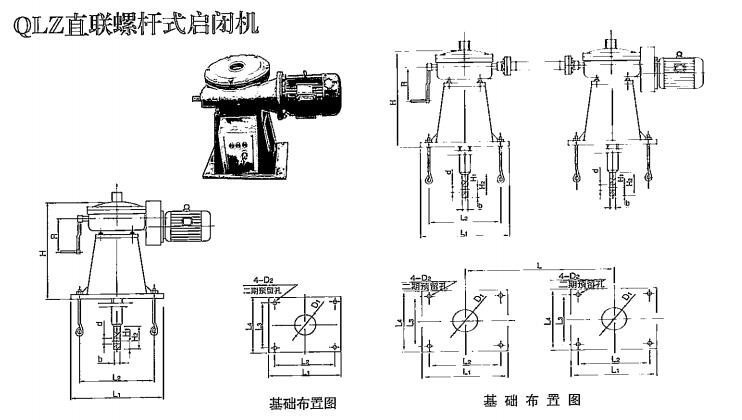

QLZ型单双吊点直连螺杆启闭机的技术参数表、安装布置尺寸参数及结构图,其中包含了QLZ-50-SD到QLZ-200-SD型单双吊直连螺杆启闭机的启门力、闭门力、螺杆（总长度、螺纹长度、直径）、启闭机速度、配套电机、地脚螺栓等组件的技术参数以及安装尺寸参数的内容。致电我们,免费获取本厂一手实时报价,亦可定制生产。

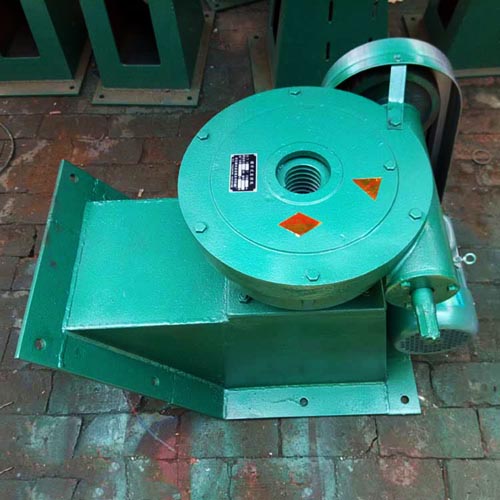

一、QLZ-50-SD到QLZ-200-SD型单吊点直连开云app安全 技术参数表：
技术参数 |
规格型号 |
||||||
QLZ-50-SD |
QLZ-80-SD |
QLZ-100-SD |
QLZ-120-SD |
QLZ-150-SD |
QLZ-200-SD |
||
启门力（T） |
5 |
8 |
10 |
12 |
15 |
20 |
|
闭门力(T) |
2.5 |
4 |
5 |
6 |
7.5 |
10 |
|
启门高度(m) |
2 |
2.5 |
3 |
3.7 |
3.7 |
4.2 |
|
螺杆 |
总长(m) |
3.5 |
4 |
4.5 |
5 |
5.5 |
|
螺纹长（m） |
3 |
3.5 |
4 |
4.5 |
5 |
||
直径(mm) |
∅51 |
∅70 |
∅75 |
∅80 |
∅85 |
∅90 |
|
启闭速度 |
手动(mm/r) |
0.48 |
0.4 |
0.52 |
0.52 |
0.5 |
0.5 |
电动(mm/r) |
230 |
200 |
209 |
209 |
200 |
200 |
|
配套电机 |
型号 |
Y100L-6 |
Y112M-6 |
Y132S-B |
|||
功率(KW) |
1.5 |
2.2 |
3.0 |
||||
主要技术参数 |
L1 |
360 |
580 |
630 |
630 |
760 |
|
L2 |
320 |
500 |
550 |
550 |
680 |
||
L3 |
320 |
300 |
350 |
350 |
510 |
||
L4 |
360 |
380 |
430 |
430 |
590 |
||
H |
623 |
674 |
674 |
674 |
820 |
820 |
|
H1 |
55 |
65 |
65 |
65 |
80 |
80 |
|
H2 |
200 |
200 |
200 |
200 |
230 |
230 |
|
d |
30 |
40 |
40 |
40 |
50 |
50 |
|
b |
30 |
40 |
40 |
40 |
50 |
50 |
|
R |
200 |
300 |
300 |
300 |
300 |
300 |
|
D1 |
∅120 |
∅130 |
∅140 |
∅150 |
∅160 |
∅170 |
|
D2 |
∅80 |
∅80 |
∅80 |
∅80 |
∅100 |
∅100 |
|
地脚螺栓 |
4-M16×400 |
4-M16×400 |
4-M16×400 |
4-M16×500 |
4-M20×500 |
4-M20×500 |
|
重量 |
368 |
601 |
677 |
775 |
1096 |
1246 |
|

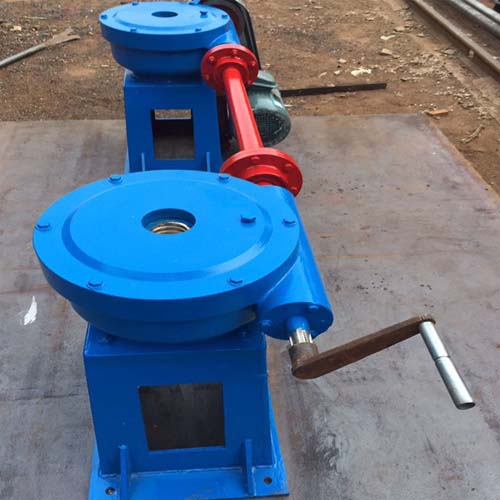

二、QLZ-2×50-SD到QLZ-2×200-SD型双吊点直连螺杆启闭机技术参数表：
技术参数 |
QLZ规格型号 |
||||||
2×50-SD |
2×80-SD |
2×100-SD |
2×120-SD |
2×150-SD |
2×200-SD |
||
启门力T |
2×5 |
2×8 |
2×10 |
2×12 |
2×15 |
2×20 |
|
闭门力T |
2×2.5 |
2×4 |
2×5 |
2×6 |
2×7.5 |
2×10 |
|
启门高度 (m) |
2 |
2.5 |
3 |
3.1 |
37 |
4.2 |
|
螺杆 |
总长 (mm) |
3.5 |
4 |
4.5 |
5 |
5.5 |
|
螺纹长 (m) |
3 |
3.5 |
4 |
4+5 |
5 |
||
直径(mm) |
∅51 |
∅70 |
∅75 |
∅80 |
∅85 |
∅9O |
|
启闭速度 |
手动 (mm/r) |
0.48 |
0.4 |
0.52 |
0.52 |
0.50 |
0.5 |
电动 (mm/r) |
230 |
175 |
209 |
209 |
200 |
200 |
|
配套电机 |
型号 |
Y132S-6 |
Y132M1-6 |
Y132M1-6 |
Y132M1-6 |
Y132M2-6 |
Y132M2-6 |
功率 (KW) |
3 |
4 |
4 |
4 |
5.5 |
5.5 |
|
主要技术参数 |
L1 |
360 |
580 |
630 |
630 |
760 |
|
L2 |
320 |
500 |
550 |
550 |
680 |
||
L3 |
320 |
300 |
350 |
350 |
510 |
||
L4 |
360 |
380 |
430 |
430 |
590 |
||
L小 |
1.2 |
1.3 |
1.3 |
1.3 |
1.3 |
1.5 |
|
H |
623 |
674 |
674 |
674 |
820 |
820 |
|
Hl |
45 |
60 |
60 |
60 |
60 |
75 |
|
H2 |
145 |
200 |
200 |
200 |
200 |
225 |
|
d |
30 |
40 |
40 |
40 |
40 |
50 |
|
b |
30 |
40 |
40 |
40 |
40 |
50 |
|
R |
200 |
300 |
300 |
300 |
300 |
3D0 |
|
D1 |
120 |
130 |
140 |
140 |
140 |
160 |
|
D2 |
80 |
30 |
80 |
80 |
80 |
100 |
|
地脚螺栓 |
8-M16×400 |
8-M16×400 |
8-M16×400 |
8-M16×400 |
8-M16×400 |
8-M20×500 |
|
重量(kg) |
645 |
1070 |
1204 |
1300 |
2000 |
2300 |
|
三、说明:
1、手电3T及其以上启闭机可增设行程开关限位装置,作限位运动保护。手动启闭机均设有有限位盘,做为下降限位置控制。
2、本系列启闭机未作特殊设计时,不能做斜吊运行。
3、直链螺杆启闭机基础位置图仅供水利闸门启闭机设计时参考,不可做为设计施工图纸,如有特殊要求,本厂可以需求变更,地脚螺栓随机供应。
四、QLZ直连式螺杆启闭机应用：
适合启闭有下压力要求的各种平面闸门,比如：平面拱形铸铁闸门、平板铸铁闸门、平面钢制闸门等,具有一定的强制闸门下压力,常用于水库灌区河道堤坝,水力电站等工程项目上的启闭机,但是此种类型的螺杆启闭机不适宜长时间超载及长时间连续工作
五、QLZ直连式螺杆启闭机特点：
QLZ直联式螺杆启闭机具有结构紧凑、启闭速度快、可靠性好、防破坏性强、安装占地面积小、易操作、维护方便等特点。
六、采购注意事项：
1、螺杆总长是指：闸门吊轴孔中点至启闭机底座距离及吊点中点距；
2、需要加长螺杆需要在采购时候说明；
3、需要增加特殊电气控制要求需在采购时候说明
4、需要增设螺杆保护装置时候,应提供相关图纸或位置布置图；
5、有其他需求时候都可以在采购前说明,本厂支持定制生产。
总结：
以上就是关于QLZ直连式螺杆启闭机的技术参数（其中包括了单吊点螺杆启闭机5吨到20吨的技术性能参数和直连双吊点螺杆启闭机5吨到20吨的性能技术参数）、特点、应用、采购注意事项等内容,除以上的型号外,如果需要定制,本厂支持定制生产！
