方形铸铁闸门

方形铸铁闸门是从闸门的外观形状来命名的,常见的型号有单边止水方闸门SFZ型、明杆式方形铸铁闸门ZMF型、方形附壁式闸门ZMQF型、暗杆式方形铸铁/镶铜闸门AFZ型/AXF型等等,外观尺寸从200mm*200mm、600mm*600mm、800mm*800mm到6米*6米的都有,厂家支持定制生产,定制价以电议为准,介绍及图片如下。

一、方形铸铁闸门简介

方形铸铁闸门是一种结构简单的滑动闸门,挡水闸板常见的有两种形式,一种为弧形,另外一种为平板型,可配型手动螺杆启闭机、手电两用启闭机、电动启闭机等,对于外形尺寸比较大的大型方闸门可配备双吊点启闭机,常常用于水库闸门、河渠闸、农田灌溉闸门等。

二、结构组件及图

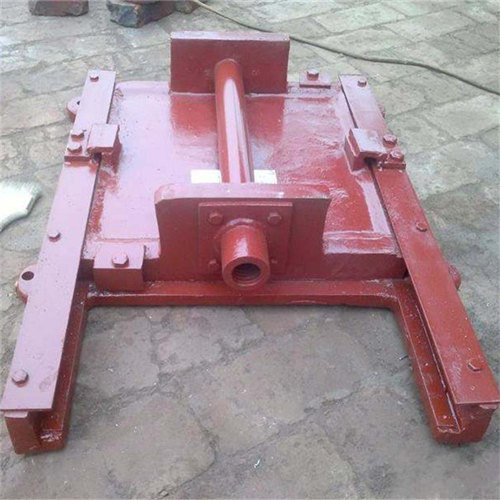

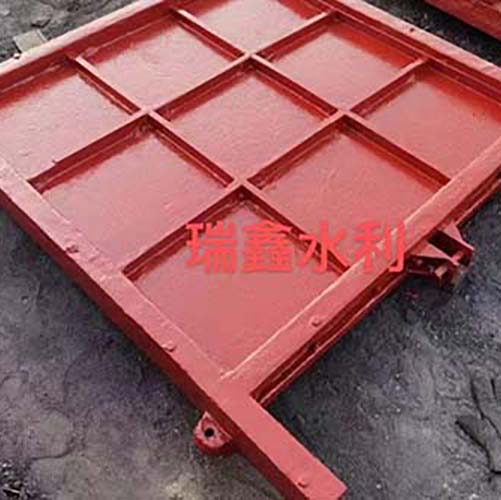

方形铸铁闸门的结构组件材质通常为球墨铸铁、灰口铸铁,主要由门板、门框、导轨、轴导架、楔块、吊耳、压紧装置等

1、方形铸铁闸门门框和门框材质：灰铸铁（HT250）/球铁（QT450-10）；

2、导轨材质：灰铸铁（HT250）/球铁（QT450-10）、不锈钢；

3、密封面：锡青铜ZCuSn5PbZn5或不锈钢；

4、楔块：锡青铜ZCuSn5PbZn5或丁腈橡胶ZCuAl10Fe3；

5、传动螺杆：传动螺杆；

6、吊块螺母：铝铁青铜；

7、紧固件：不锈钢OCr17Ni12Mo2或OCr18Ni9Ti

三、工作原理

1、方形铸铁闸门启闭原理：方闸门的启闭原理非常简单,就是通过配型的启闭机驱动传动螺母或螺杆转动,使闸轴作垂直升降运动,从而带动闸门在导轨上上下滑动,来实现闸门的启闭,从而实现调节水流的作用。

2、方形铸铁闸门止水原理：止水是通过水压力和压紧楔块装置的楔紧达到密封,密封通过机械加工配研使止水面非常平滑,当然止水面也可以镶铜合金,从而达到良好的止水效果。

四、技术标准及性能特点

1、方形铸铁闸门遵循的技术标准：

方形铸铁闸门通常会执行的标准有：GB9439-88/GB1348-88、GB12226-89/GB12227-89GB1220-84、GB1176-87或GB12225-89、GB1220-84、GB1176-87、GB1220-84。

2、方形铸铁闸门性能特点:

a.密封性好,方形铸铁闸门止水方式通常为后止水,止水面可镶铜,也就称为方形铸铁镶铜闸门,通过水压和压紧楔块装置实现止水,闸门密封面配合间隙≤0.1㎜,密封座厚度大于10㎜,因此密封性能好,而且使用寿命长；

b.安装形式多种多样,安装方便,可依据工程项目需求来选择不同安装方式的方形闸门；

c.密封面每米长度渗水量：正向≤0.7L/min ·m ；  反向≤1.25L/min ·m ；

d.工作环境适应能力强,可适应温度-20℃～+120℃,湿度百分之95,工作介质PH值 5～10 水与污水；

e.启闭速度快,方形铸铁闸门通常启门速度不小于0.2m/min,闭门速度不大于1.5m/min ；

f.公称压力：≤0.1MPa,密封试验压力0.1MPa。

五、安装形式与选型

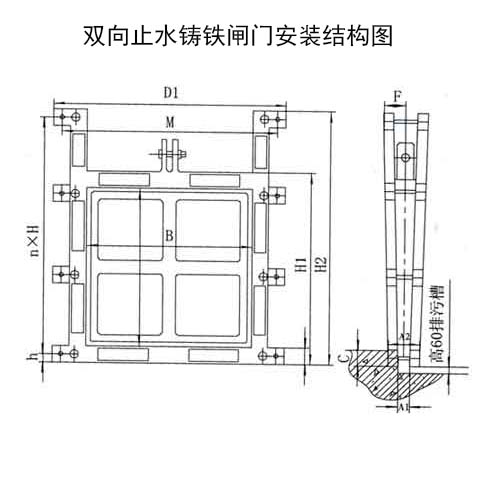

1、方形铸铁闸门安装形式

方形铸铁闸门的安装形式多种多样,常见的有附壁式安装、明杆式安装、暗杆式安装、靠壁式安装、预埋钢板或预埋螺栓式安装等等,可以满足不同工程项目的场景需求,正常状态下,方闸门安装位置应正向迎水,处于铅垂状态,另外,在安装时候,方形闸门的闸框距边壁距离应大于300mm,池底距离应大于等于150mm~250mm。

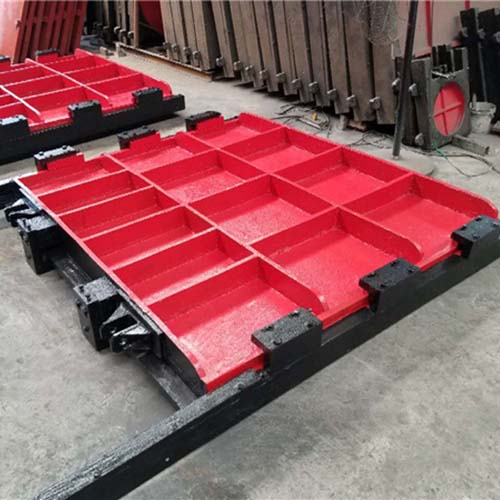

2、对于安装方形铸铁闸门的空间比较小,或用于景区城市市政水利工程的时候,常常会选用暗杆式方闸门,因为此种机型占用空间小,而且美观,对于渠道、河道、水利灌溉、水产养殖等水流压力比较小的水工工程,通常会采用平板方形铸铁闸门,并且明杆式安装,安装比较方便,而且材质通常会采用灰口铸铁,这样性价比更高,对于应用于水库、大坝、污水处理、水电站等大型水利闸门工程,通常要求比较严格,水流压力比较大,通常会采用拱形方铸铁闸门,止水面通常会镶铜,这样拱形结构承压能力更高,止水效果更好。

六、应用

方形铸铁闸门因为其具有使用时间长、安装方便、性价比高等优势,被广泛的应用于农田灌溉、水产养殖、污水处理、水利水电、市政水利等工程项目。

七、订购须知

1、订购时候需注明方形闸门的尺寸,同时说明止水是否要镶铜；

2、SFZ型、ZMF型、ZMQF型、AFZ型、AXF型、SSFZ型、ZAQF型、MXF型等本厂都有,详细型号尺寸参数,可到本站相应的型号中参考；

3、外形尺寸比较大的时候,通常会采用双吊点,需注明吊距离；

4、批量采购定制,厂家大幅优惠！
