10吨螺杆启闭机厂家报价，16年品牌

10吨螺杆启闭机厂家报价基本在3450.00/台-6000元/台，具体的 配置不同价位也不同，比如常见的有QL手电两用螺杆启闭机、QL双吊点型、QLZ直连螺杆启闭机、QLD电装螺杆启闭机等。

一、10吨螺杆启闭机型号技术参数

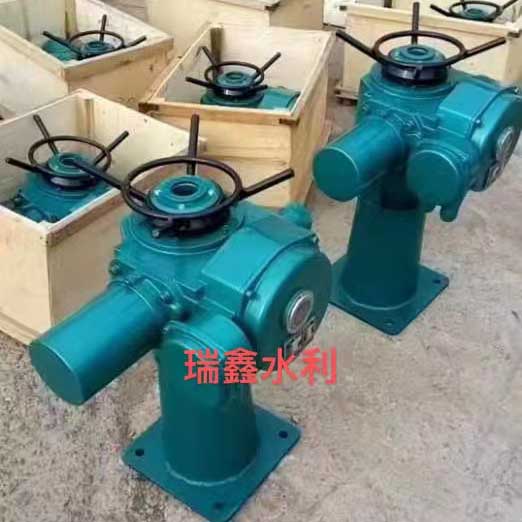

1、QL手电两用型：

a.配套电机：Y112M-4型电机，电机功率：2.2KW；

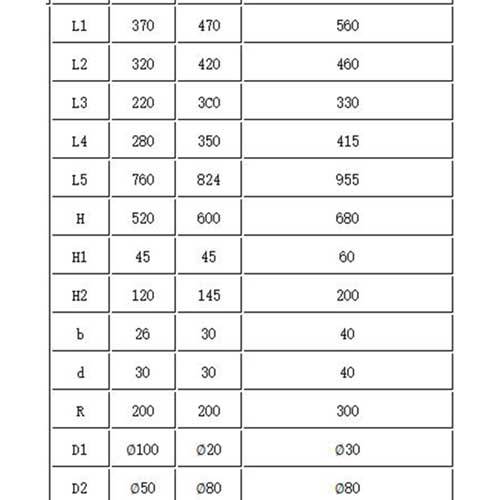

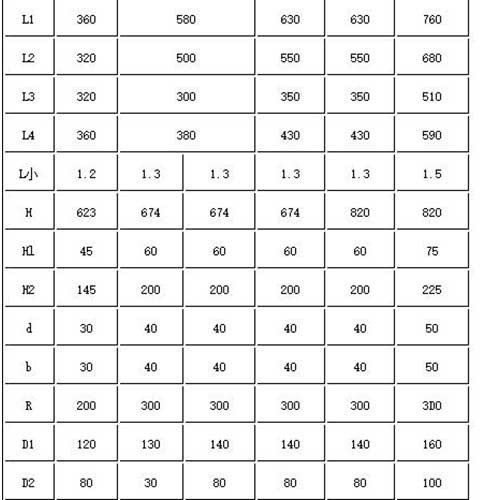

b.底座尺寸：

c.螺杆参数：长度4.5米，螺纹长度4米，螺纹杆直径∅75毫米；

d.启门力：10吨；

e.闭门力：5吨；

f.启门高度：2.5米；

g.手动闭速度：0.52mm/r；

h.电动启闭速度：209mm/r

i.启闭机重量：597kg

j.地脚螺栓：4-M16×400

2、QL双吊点型:

a.配套电机：Y132S-6型电机，电机功率：3KW；

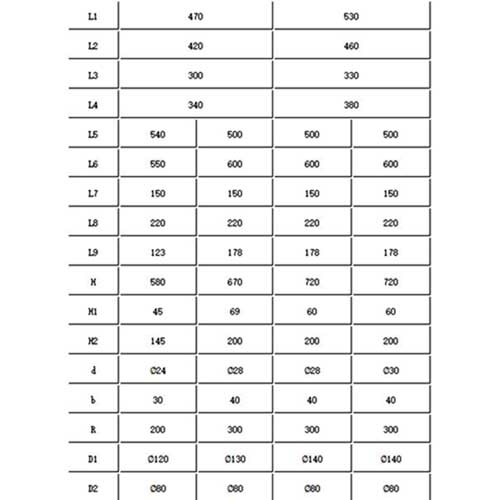

b.底座尺寸：

c.螺杆参数：长度3.5米，螺纹长度3米，螺纹杆直径∅51毫米；

d.启门力：2×5吨；

e.闭门力：2×2.5吨；

f.启门高度：3.5米；

g.手动闭速度：0.48mm/r；

h.电动启闭速度：175mm/r

i.启闭机重量：575kg

j.地脚螺栓：8-M16M×400

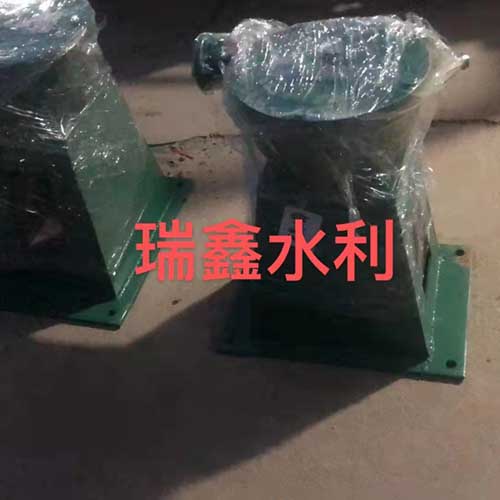

3、QLZ直连螺杆启闭机:

a.配套电机：Y112M-6，电机功率：2.2KW；

b.底座尺寸：

c.螺杆参数：长度4.5米，螺纹长度4米，螺纹杆直径∅75毫米；

d.启门力：10吨；

e.闭门力：5吨；

f.启门高度：3米；

g.手动闭速度：0.52mm/r；

h.电动启闭速度：209mm/r

i.启闭机重量：677kg

j.地脚螺栓：4-M16×400

二、10吨螺杆启闭机内部构造及应用

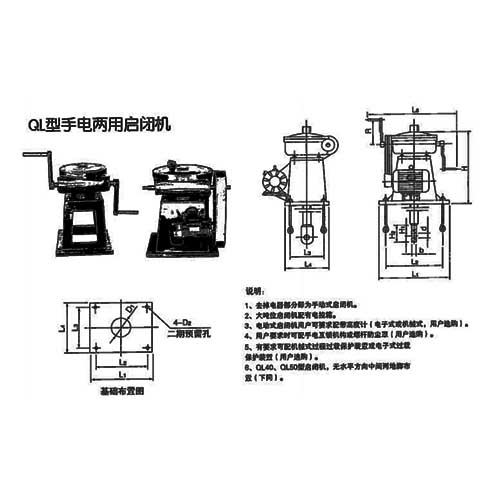

1、10吨螺杆启闭机QL型内部构造：通常是由机壳、机盖、支架、螺母、压力轴承、螺杆、蜗杆、蜗轮手摇柄、电机、电器等组成，本厂根据用户要求，可配电子高度计，可现场及远程或集中控制，常规产品配机械限位器，其中手电两用型螺杆启闭机可为配有防盗嘴和专用扳手，具有防盗水功能，同时采用蜗轮，蜗杆变速螺母旋转，使螺杆上下运动，运行更加可靠！QL型手电两用螺杆启闭机适用于水利、水电、市政建设、水产养殖及农田水利建设工程，有特殊需求的用户可来图来样定制生产。

2、10吨开云app安全 直连QLZ内部构造：主要由电机、启闭机、机架、螺杆、防护罩、蜗杆、电机、电器、行程控制机构等组成，采用三级减速方式，用螺旋传动，输出转距更大，采用户外型长时工作制电机，防护等级≥IP55。行程控制机构采用十进制计数器原理，控制行程的误差百分之0.5，转距保护控制采用产生轴向位移触动微动开关，来达到保护电器的原理。直联式螺杆启闭机多用于启闭有下压力要求的各种平面闸门，其特点是结构紧凑、启闭速度快、可靠性好、防破坏性强、安装占地面积小、易操作、维护方便等特点，需要注意的是这种机型不适合长时间超载、长时间连续作业。

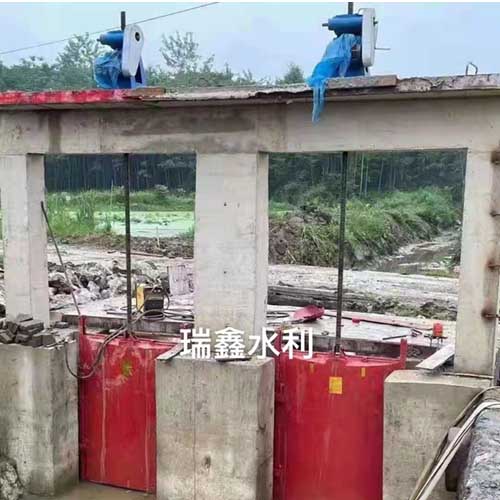

三、10吨螺杆启闭机安装要点图片

1、安装前，检查各零件是否良好，润滑油是否上足，螺栓有无松动等内容；

2、启闭机底座与基础布置平面的接触面积要达到百分之90之上，保持底座基础布置平面水平180º，来确保设备运行时的稳固；

3、螺杆轴线与闸台上衡量水平面垂直，同时闸板吊耳孔垂直，如果螺杆倾斜，可能会造成局部受力，从而损坏启闭机组件

4、在螺杆启闭机置于安装位置后，先把一个限位盘套在螺杆上，再将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘，螺杆的下方与闸门连接；

5、机座基础构件的混凝土，应按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转；

6、在安装时根据闸门起吊中线，找正中线使纵横向中线偏差不超过+-3mm，高程偏差不超过+-5mm，然后浇注二期混凝土或与预埋钢板连接；

7、对于产品的电气设备的安装，应符合图纸及说明书的规定，所有电气设备均可靠的接地；

8、在产品安装完毕，要对机器进行清理，补修已损坏的保护油漆，灌注润滑脂。

四、10吨螺杆启闭机厂家实力

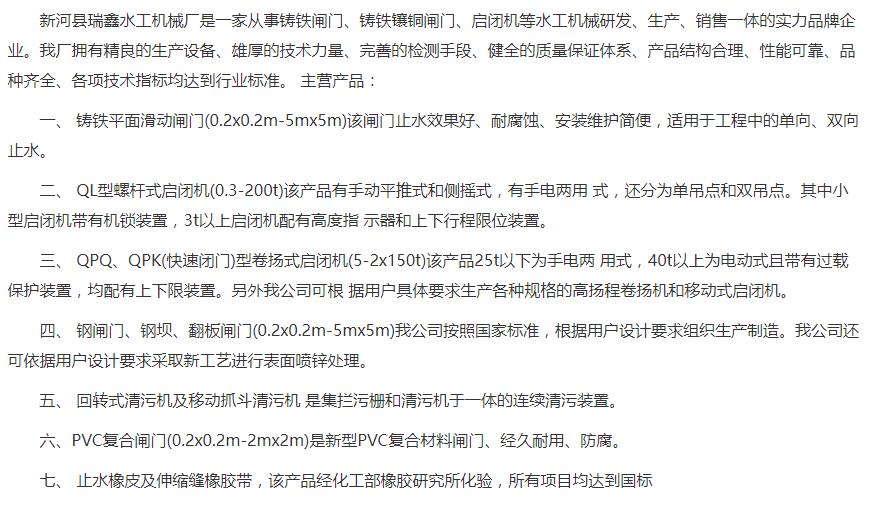

1、厂家简介：

2、厂家资质：

总结：

以上就是关注10吨螺杆启闭机厂家报价、常见型号、技术参数、配型电机、内部构造、结构图、安装要点、安装图片的内容。找螺杆启闭机认准瑞鑫水工，十六年专注水工机械品牌！
