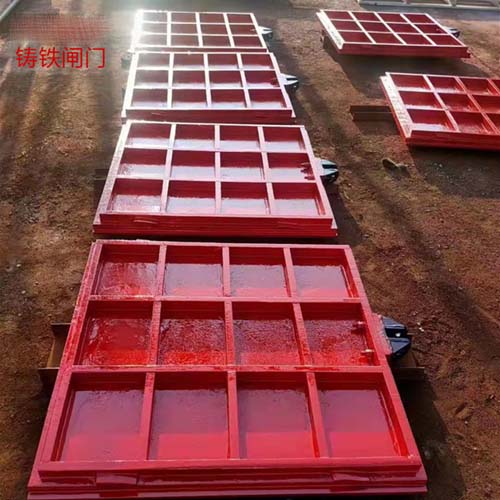

PGZ组装式弧形平面铸铁闸门的型号规格和安装尺寸参数

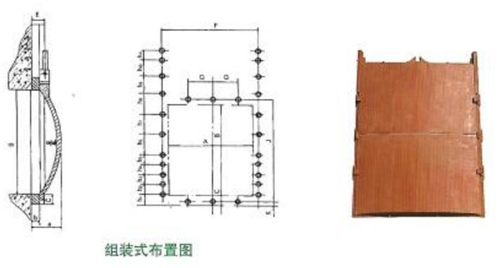

表一：PGZ4×4m-5×5m的型号及外形安装尺寸
规格型号（m） |
4×4 |
4.5×4.5 |
5×5 |
|
外形及安装尺寸（mm） |
A |
4000 |
4500 |
5000 |
A1 |
4240 |
4740 |
5300 |
|
A2 |
4330 |
4830 |
6130 |
|
B |
4000 |
4500 |
5000 |
|
C |
160 |
160 |
180 |
|
D |
3000 |
3500 |
4000 |
|
Φ |
60 |
65 |
70 |
|
L |
5000 |
5500 |
6000 |
|
L1 |
250 |
250 |
250 |
|
L2×Z |
500×9 |
500×10 |
500×11 |
|
L3 |
1000 |
1000 |
1000 |
|
L4 |
500 |
500 |
600 |
|
H |
700 |
700 |
800 |
|
H1 |
1200 |
1200 |
1200 |
|
适用水头（m） |
6 |
6 |
6 |
|
地脚螺栓 |
20-M20×500 |
22-M20×500 |
24-M20×500 |
|

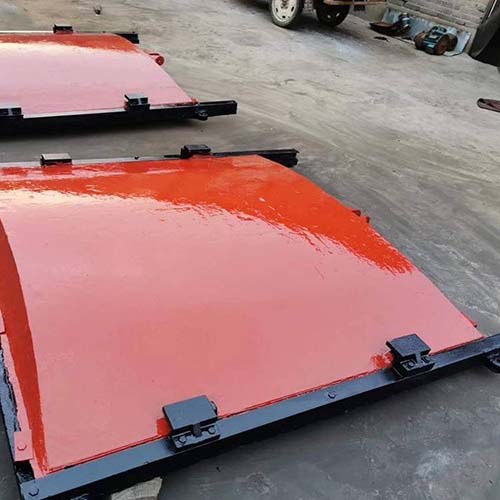

表二：PGZ型0.3×0.3-2×2m拱形铸铁闸门型号及外形安装尺寸（以下型号主要应用于深水区）
规格型号（m） |
0.3×0.3 |
0.5×0.5 |
0.8×0.8 |
1×1 |
1.2×1.2 |
1.5×1.5 |
1.8×1.8 |
2×2 |
|
主要尺寸（mm） |
A |
300 |
500 |
800 |
1000 |
1200 |
1500 |
1800 |
2000 |
A1 |
460 |
660 |
980 |
1200 |
1600 |
1700 |
2000 |
2240 |
|
A2 |
600 |
700 |
1020 |
1240 |
1640 |
1770 |
2070 |
2310 |
|
B |
300 |
500 |
800 |
1000 |
1200 |
1500 |
1800 |
2000 |
|
C |
90 |
100 |
110 |
120 |
130 |
130 |
135 |
135 |
|
Φ |
30 |
35 |
35 |
40 |
40 |
45 |
45 |
50 |
|
L |
460 |
760 |
1200 |
1500 |
1800 |
2200 |
2700 |
3000 |
|
L1 |
80 |
80 |
100 |
150 |
150 |
100 |
150 |
100 |
|
L2×Z |
150×2 |
200×3 |
200×5 |
300×4 |
300×5 |
400×5 |
400×6 |
400×7 |
|
L3 |
400 |
400 |
500 |
500 |
600 |
600 |
700 |
700 |
|
L4 |
150 |
150 |
200 |
300 |
400 |
400 |
400 |
400 |
|
H |
200 |
200 |
300 |
400 |
500 |
500 |
500 |
600 |
|
H1 |
500 |
500 |
600 |
600 |
800 |
800 |
1000 |
1000 |
|
适用水头（m） |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
|
地脚螺栓 |
6-M12×200 |
8-M12×200 |
12-M12×200 |
10-M14×30 |
12-M14×300 |
12-M14×300 |
14-M16×350 |
16-M16×400 |
|
说明：用户有其他不同的需要的,公司可以依据样图定制生产。
