卷扬式启闭机结构图大全,一次看个透

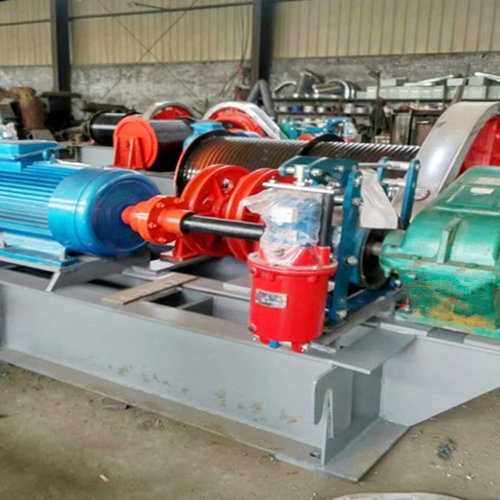

卷扬式启闭机结构图依据型号规格的不同,结构图有所不同,常见的型号有QHQ二支点弧门卷扬式启闭机、QHQ三支点弧门卷扬式启闭机、QPK快速卷扬式启闭机、QPQ型卷扬启闭机、QPT固定式卷扬启闭机等,下面瑞鑫水工厂家小编带大家一次看个透！

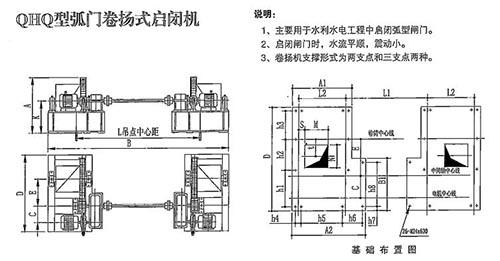

一、QHQ二支点弧门卷扬式启闭机结构图

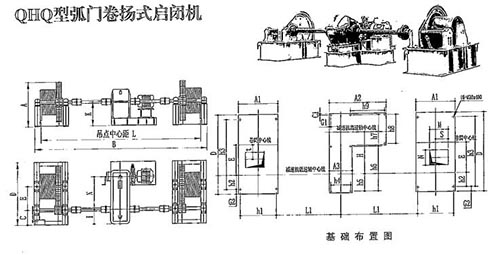

二、QHQ三支点弧门卷扬式启闭机结构图

1、QHQ弧门卷扬式启闭机主要用于水利水电工程中启闭弧型闸门；

2、采用该种卷扬启闭机闸门时,水流平稳,震动小；

3、卷扬启闭机支撑形式分为二支点和三支点两种。

4、与之配套的弧形闸门的吊点通常布置在门叶面板前。

三、QPK快速卷扬式启闭机结构图

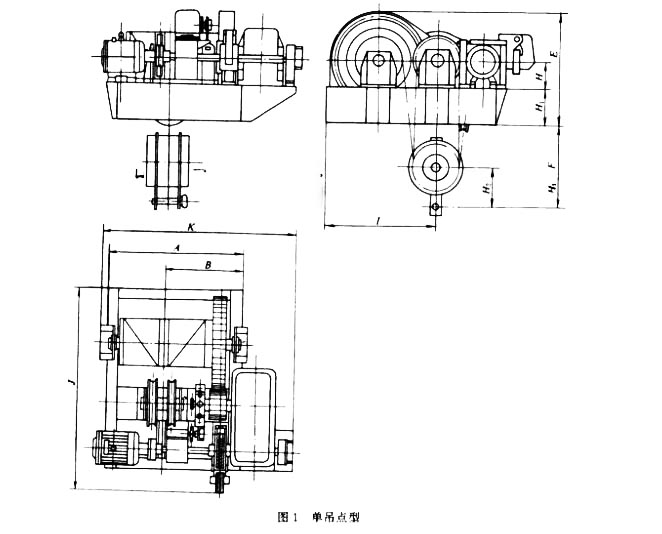

1、单吊点卷扬式启闭机结构图

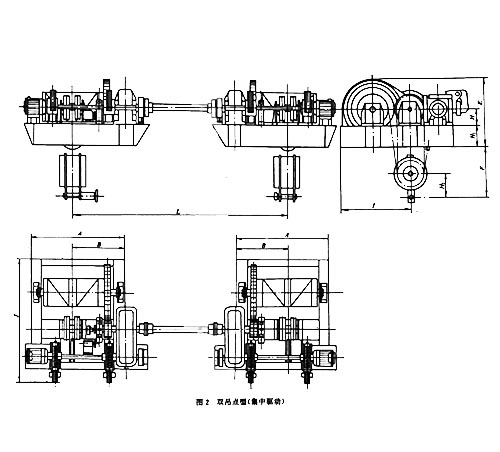

2、双吊点卷扬式启闭机结构图

3、 此设备适用于各种水利水电工程中,用来启闭各种闸门。

4、 本设备结构紧凑。承载能力大,运行平稳,安装维修方便。

5、 其中25T以下卷扬机为手电两用式；40T以上为电动式。

6、 40T以上的卷扬机（包括40T）设置载荷控制装置,以防止超载启闭。

7、 卷扬机带有上下限位装置,可根据用户要求设定指示高度。

四、QPQ型卷扬启闭机启闭机结构图

1、单吊点卷扬式启闭机结构图

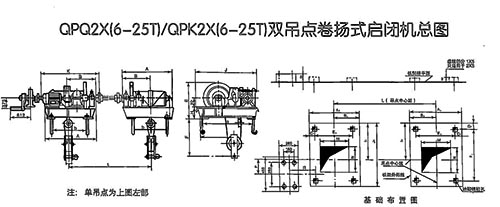

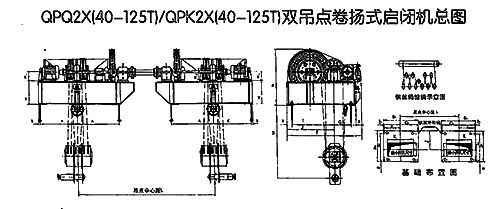

2、双吊点卷扬式启闭机结构图

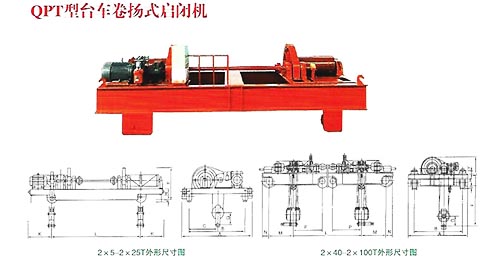

五、QPT台车式卷扬启闭机结构图

总结：

以上就是关于卷扬式启闭机结构图大全的内容了,其中包含了QHQ二支点弧门卷扬启闭机、QHQ三支点弧门卷扬式启闭机、QPK快速卷扬式启闭机QPQ型卷扬启闭机启闭机、QPT台车卷扬启闭机等五种常见的卷扬式启闭机的结构图,另外台车卷扬启闭机也被称移动式卷扬启闭机。
