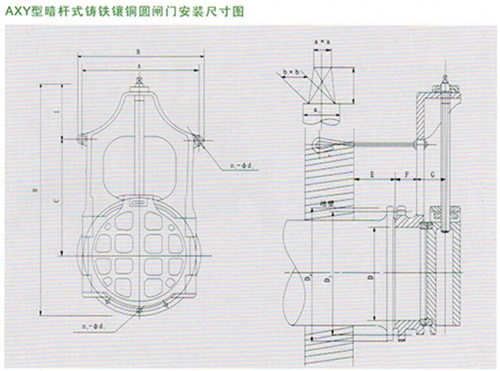

一、AXY型暗杆式铸铁镶铜圆闸门常见型号的外形尺寸及安装布置尺寸参数表如下：
表（一）AXY300-600mm暗杆式铸铁镶铜圆闸门安装尺寸参数
口径D(mm) |
300 |
400 |
450 |
500 |
600 |
|
安装尺寸（mm) |
A |
470 |
580 |
614 |
674 |
790 |
B |
515 |
635 |
654 |
724 |
850 |
|
C |
400 |
500 |
552 |
665 |
795 |
|
D1 |
414 |
524 |
5«4 |
639 |
743 |
|
D2 |
464 |
582 |
652 |
706 |
810 |
|
E |
150 |
150 |
150 |
150 |
150 |
|
F |
57 |
59 |
80 |
82 |
83 |
|
G |
83 |
85 |
86 |
97 |
97 |
|
H |
935 |
1148 |
1258 |
1451 |
1611 |
|
I |
303 |
357 |
380 |
406 |
411 |
|
J |
30 |
|||||
a×a |
20×20 |
|||||
b×b |
23×23 |
25×25 |
||||
n1 |
2 |
|||||
d1 |
M18×500 |
M18×526 |
M22×54O |
|||
n2 |
12 |
|||||
d2 |
M22×80 |
M27×90 |
||||
a3 |
30 |
36 |
||||
表（二）AXY700-1200mm暗杆式铸铁镶铜圆闸门安装尺寸参数
口径D(mm) |
700 |
800 |
900 |
1000 |
1200 |
|
安装尺寸（mm) |
A |
910 |
1060 |
1110 |
1250 |
1450 |
B |
980 |
1130 |
1190 |
1330 |
1550 |
|
C |
933 |
1035 |
115 |
1400 |
14S0 |
|
D1 |
854 |
960 |
1073 |
1179 |
I3S3 |
|
D2 |
928 |
1034 |
1156 |
1262 |
1460 |
|
E |
150 |
150 |
150 |
180 |
180 |
|
F |
84 |
87 |
109 |
115 |
120 |
|
G |
100 |
103 |
106 |
112 |
125 |
|
H |
1735 |
2093 |
2246 |
2571 |
3140 |
|
I |
428 |
523 |
528 |
530 |
825 |
|
J |
30 |
45 |
60 |
|||
a×a |
20×20 |
25×25 |
32×32 |
|||
b×b |
25×25 |
28×28 |
35×35 |
|||
n1 |
2 |
|||||
d1 |
M27×56O |
M3O×59O |
M32×590 |
M36×620 |
||
n2 |
16 |
20 |
24 |
28 |
||
d2 |
M30×100 |
M32×120 |
||||
a3 |
36 |
48 |
50 |
71 |
||
二、结构组件：
1、门框
2、闸板、
3、导轨、
4、密封条、
5、传动螺杆
6、吊耳
7、紧闭斜铁
三、材质：
门框和闸板均为灰口铸铁或球墨铸铁
四、止水方式
通过紧闭斜铁压紧止水,或镶铜止水,属于硬质水,无需橡胶止水。
五、工作原理
与平面滑动铸铁闸门的工作原理镶铜,同样是通过启闭机作为驱动力,经过螺杆的旋转来使闸板的上下运动,从而实现控制调节水流的目的。
注：此种类型安装属于暗杆式安装,因此也叫AXY型暗杆式铸铁镶铜闸门,具有密封好、防腐蚀性强、使用寿命长、安装方便、启闭灵活等优势特点,暗杆式安装的型号还有AYZ型、ZAQF型、AXF型等,如果用于有特殊的需求,比如异形闸门,来图来样,本厂可定制生产！
