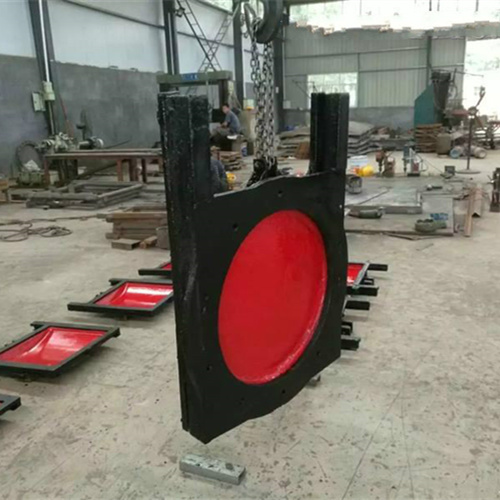

手动铸铁镶铜圆闸门

手动铸铁镶铜圆闸门是从启闭形式和外观形状来命名的,其规格型号包括有SYZ型、ZMQY型、AXY型、ZMFY型等,具有密封性能好、耐腐蚀性强、安装简便、启闭灵活等特点,多用于城市给排水、石油、化工、农田灌溉等行业,致电本厂免费获取厂家一手报价信息。

一、产品简介：

手动铸铁镶铜圆闸门是使用手动螺杆启闭机做为执行部分的水工闸门启闭机系统,闸门的主要部件为球墨铸铁或灰铸铁,密封件部分采用镶铜的形式,安装形式灵活多样,常见的有靠墙式和法兰式,可配型的启闭机型号种类多,比如有手摇式、手轮式、手电两用式启闭机等,多安装于管道口和交汇窟井,沉沙池、沉淀池、引水渠、泵站进水口等处。

二、材质结构特点

1、闸板、闸框、导轨材质多为灰铸铁HT200或球墨铸铁,因此具有良好的抗腐蚀性能；

2、密封面镶铜,铜的材质多为锡青铜,再经过精心研磨加工,因此具有良好的密封效果；

3、可调节密封机构,可实时调节压紧程度使闸门闭合严密,因此后期维护简单,无须更换密封条；

4、螺杆材质为不锈钢,具有良好的强度和耐腐蚀性能；

5、吊块螺母为铝铁青铜；

6、紧固件采用高强度合金钢。

小结

从以上结构组件的材质和结构组件图可以看出,铸铁镶铜闸门具有结构简单,防腐蚀性能好,后期维护简单,适用范围广等优势特点。

三、常见型号尺寸

1、SYZ型单升杆铸铁镶铜圆闸门,外形尺寸从DN300-2700mm的本厂都可为用户生产,当尺寸型号偏大时,配套启闭机多为电动形式；

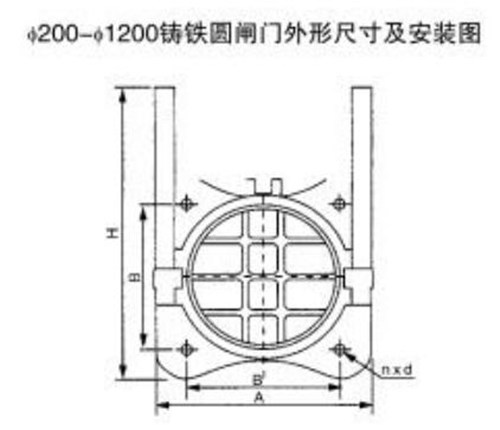

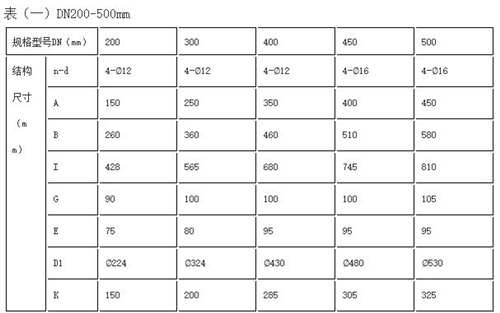

2、ZMQY型靠墙式铸铁镶铜圆闸门, 外形尺寸型号从DN200-DN2500mm的本厂都有,详细的外形尺寸及安装布置机构图可参考《ZMQY型铸铁圆闸门型号尺寸参数大全》,DN200-500mm的型号尺寸参数如下表：

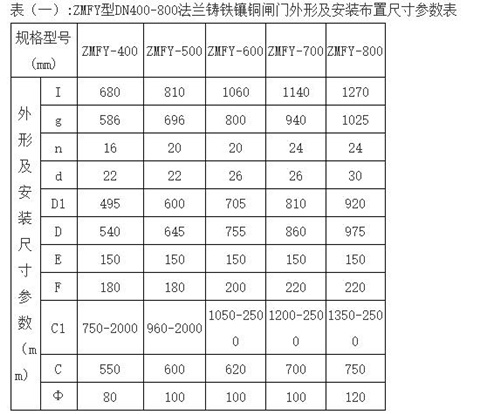

3、ZMFY型法兰式铸铁镶铜圆闸门,其外形尺寸型号从DN400-3000mm的本厂都有,其中DN400-800mm的型号尺寸参数如下表：

4、AXY型下开暗杆式铸铁镶铜圆形闸门,常见的多为DN300-1200mm。

小结：

除以上型号外,本厂还有MXY型、MZY型、SSYZ型双升杆双向止水或者说双向承压铸铁镶铜圆闸门,来图来样本厂可为用户定制加工生产！

四、主要性能技术参数

1、单向止水：

a.渗水量：正向渗水量小于0.72L/min·m,反向渗水量1.25L/min·m;

b.工作水头：正向10m,反向2.5m;

c.工作介质：水或污水；

d.安装位置：正面应水,处于铅垂状态。

e.公称压力小于等于0.1Mpa,密封试验压力0.1Mpa。

2、双向止水：

a.渗水量：正向渗水量小于0.72L/min·m,反向渗水量0.72L/min·m;

b.工作水头：正向10m,反向10m;

c.工作介质：水或污水；

d.安装位置：正面应水,处于铅垂状态；

e.公称压力小于等于0.1Mpa,密封试验压力0.1Mpa。

五、常见问题

1、订购问题

• 产品名称与型号、铸铁镶铜圆闸门口径、铸铁镶铜圆闸门材质及丝杆长度(闸门中线到启闭机高度)以便我们的为您正确选型；

• 若已经由设计单位选定的铸铁镶铜圆闸门型号,请按铸铁镶铜圆闸门型号直接向我司销售部订购；

• 当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的瑞鑫闸门专家为您审核把关。

2、安装问题

• 闸门位置应处于垂直状态,不可斜置；

• 水流方向须正面进入闸门,闸门不可承受反向压力；

• 安装启闭机与丝杆时应注意启闭机螺杆与闸门须在同一垂直面内；

• 各系列闸门承受的水压不应超过而定标准；

• 浇注闸板时须整体浇注,决不可以分开浇注,不然达不到止水效果。并且固定螺栓须等二次浇注完成后拆除。

3、 问题

• 用手动启闭机时,应切断电源,将摇柄插入孔内摇动（或将电动装置上的电动标记切入到手动标志上去）；

• 使用手动启闭机开启、关闭闸门时,用力应均匀,切勿用力过猛,以防损坏定位装置。

• 每2-3个月对启闭机轴承、传动螺杆、螺母等加注1-2次润滑液,大保养时,应给轴承部分注满黄油。每年需对闸门做一次防腐处理。
