铸铁方闸门

首页> > 铸铁方闸门

SFZ型

发布日期：2021-11-14 13:27:55浏览：2872 次

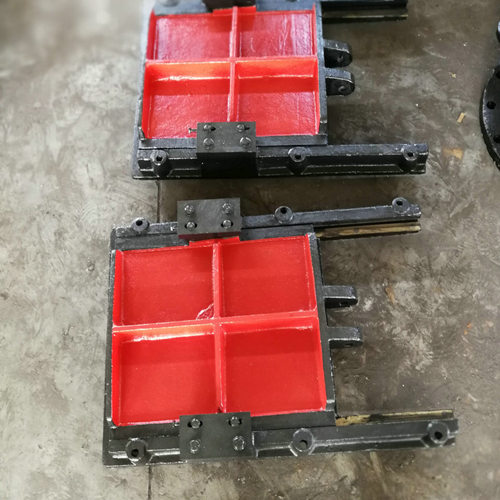

SFZ型铸铁方闸门

SFZ型铸铁方闸门是指闸板的形状是正方形的铸铁闸门,当然其中包括有PGZ方形的、PZ方形、单向止水方形的、双向止水方形的等,也可以采用镶铜止水,又称为SFZ铸铁镶铜方闸门,下面从其型号、常见的外形尺寸及安装布置尺寸、材质及主要技术参数等内容分别说明。

一、SFZ方形铸铁闸门型号、外形、布置尺寸表：

表（一）：SFZ型0.2×0.2-1×1m

规格型号（m）		0.2×0.2	0.3×0.3	0.4×0.4	0.5×0.5	0.6×0.6	0.8×0.8	1×1
尺寸参数（mm）	A	200	300	400	500	600	800	1000
	B	200	300	400	500	600	800	1000
	C	30	30	30	40	40	50	50
	D	320	420	520	640	740	980	1180
	E	30	30	35	40	90	95	100
	F	290	390	490	610	710	940	1140
	L	30	30	30	30	30	40	40
	H	400	500	600	700	800	1200	1440
	H1	260	360	460	580	680	900	1100
	M	205	305	405	508	608	810	1010
	N	230	330	430	540	640	850	1050
	a	34	34	40	42	45	48	55
	b	24	24	28	30	30	30	35
	d	64	64	85	77	76	76	85
	f	75	75	75	75	75	80	85
	g	30	30	30	30	30	35	40
	h	15	15	15	20	20	20	25
重量（kg）	板重	11	16	26	45	102	126	185
重量（kg）	总重	23	31	50	95	182	244	311

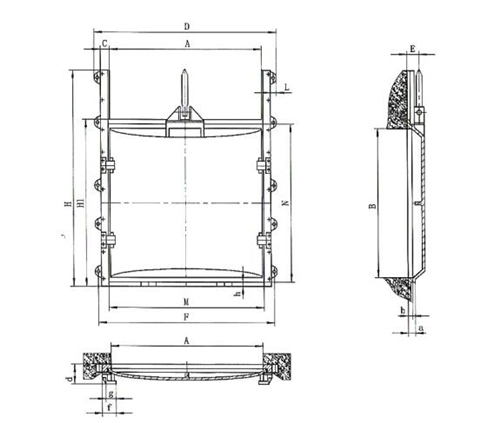

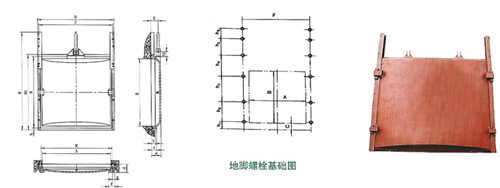

SFZ型铸铁方闸门布置图

表（二）：SFZ型1.2×1.2-2.5×2.5m

规格型号（m）		1.2×1.2	1.5×1.5	2×2	2.5×2.5
尺寸参数（mm）	A	1200	1500	2000	2500
	B	1200	1500	2000	2500
	C	60	60	70	80
	D	1320	1620	2140	2660
	E	105	150	182	167
	F	1110	1590	2110	2620
	H	1110	1960	2460	2960
	H1	1320	1620	2140	2660
	M	1255	1545	2060	2580
	N	1260	1560	2070	2580
	a	170	190	235	285
	b	55	60	70	80
	d	160	180	190	195
	e	100	100	105	115
	f	110	130	140	160
	g	30	50	50	50
	h	30	30	35	45
	h1	100	150	280	280
	h2	570	450	530	370
	h3	490	450	500	450
	h4	400	400	500	650
	h5		430	500	750
	h6	80			400
适用水头		3	6	6	6
重量kg	板重	275	600	1200	2090
重量kg	总重	500	900	1820	2900
地脚螺栓		8-M14×200	10-M16×300	10-M16×300	12-M16×300

表：（三）SFZ型3×3-5×5m

规格型号（m）		3×3	3.5×3.5	4×4	5×5
尺寸参数（mm）	A	3000	3500	4000	5000
	B	3000	3500	4000	5000
	C	90	100	110	120
	D	3180	3700	4220	5240
	E	190	290	340	350
	F	3140	3650	4170	5180
	H	3480	4000	4520	5540
	H1	3180	3700	4220	5240
	M	3080	3590	4100	5120
	N	3080	3600	4110	5120
	a	340	390	440	530
	b	90	100	110	120
	d	225	235	250	260
	e	130	140	150	160
	f	180	200
	g	60	65	70	70
	h	60	60	65	70
	h1	280	280	280	280
	h2	370	460	700	900
	h3	550	600	900	1000
	h4	700	800	800	1000
	h5	800	800	900	1200
	h6	680	900	900	1200
适用水头	6	6	6	6	6
重量kg	板重	6880	7700	11469	16925
重量kg	总重	8580	9525	13229	19685
地脚螺栓		12-M16×300	12-M18×350	12-M20×400	12-M20×400

二、SFZ型铸铁方闸门及配套启闭机的主要技术参数表：

规格型号（m）	SFZ1.4×1.4	SFZ1.4× 1.4	SFZ1.2× 1.2
数量	4	8	2
启闭形式	手电两用
承压方向	正向	正向	正向
安装形式	墙式安装
配套启闭机型号	35AB4/IB8	35AB4/IB8	20AB4/IB6
启闭力 (t)	10	6	6
电机功率	2.04kw	2.04kw	0.76kw
防护/绝缘等级	IP68/F	IP68/F	IP68/F
孔口**至平台距离	11.40 m	6.7 m	3.8 m
正向水压	9.8m	5m	2.0m

三、铸铁方闸门主要部件材质及执行标准

零件名称	材质	材质标准
闸板	灰铸铁（HT250）/球铁（QT450-10）、不锈钢	GB9439-88/GB1348-88或GB12226-89/GB12227-89 GB1220-84
门框	灰铸铁（HT250）/球铁（QT450-10）、不锈钢
导轨	灰口铸铁（HT250）/球铁（QT450-10）、不锈钢
密封面	锡青铜ZCuSn5PbZn5或丁腈橡胶	GB1176-87或GB12225-89
楔块	锡青铜ZCuSn5PbZn5或丁腈橡胶ZCuAl10Fe3	GB1176-87或GB12225-89
传动螺杆	不锈钢	GB1220-84
吊块螺母	吕铁青铜	GB1176-87
紧固件	不锈钢OCr17Ni12Mo2或OCr18Ni9Ti	GB1220-84

四、铸铁方闸门主要性能参数

1、型号与规格,方形闸门MZF200×200-5000×5000,详细尺寸及安装参数可参考上表中的数据

2、主要性能指标

a）闸门密封面配合间隙≤0.1mm,密封座厚度大于10mm；

b）密封面每米长度渗水量：正向≤0.7L/min·m,反向≤1.25L/min·m；

c）公称压力≤0.1Mpa；密封试验压力0.1Mpa；

d）工作环境：温度,-20℃~120℃,湿度,95；

e）工作介质：水与污水,PH值—5~10；

f）安装位置：正常状态下正向迎水、处于铅垂状态；

g）大工作水头：单向受压,正向10m反向5m,双向受压,均为10m；

h）启闭速度：不小于0.2m/min,不大于1.5m/min；

i）闸框距边壁距离距≥300mm,池底距离≥150mm-250mm；
