AFZ型

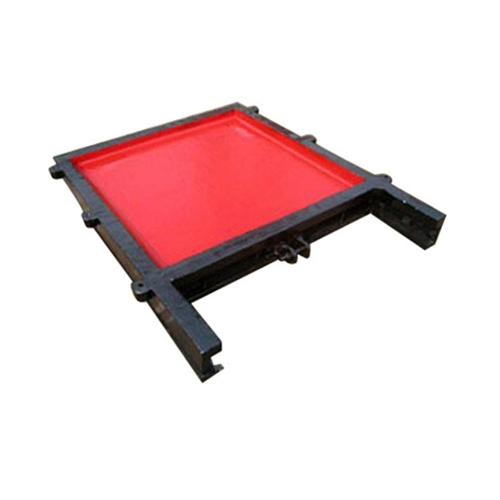

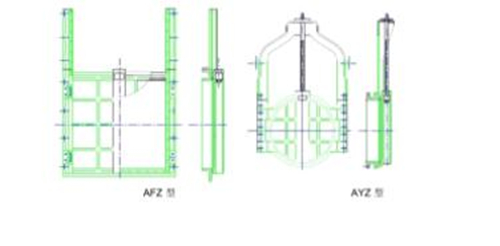

AFZ型铸铁闸门是指暗杆式方形铸铁闸门,止水可以镶铜,又称为暗杆式铸铁镶铜方闸门,也可为双向止水闸门。主要应用于河道、渠道等工程。其规格尺寸参数可参考PGZ铸铁闸门和PZ铸铁闸门。1.2米*1.2米到2.4米*2.4米,2.6米*2.6米到5米*5米的安装布置尺寸参数及结构图如下。

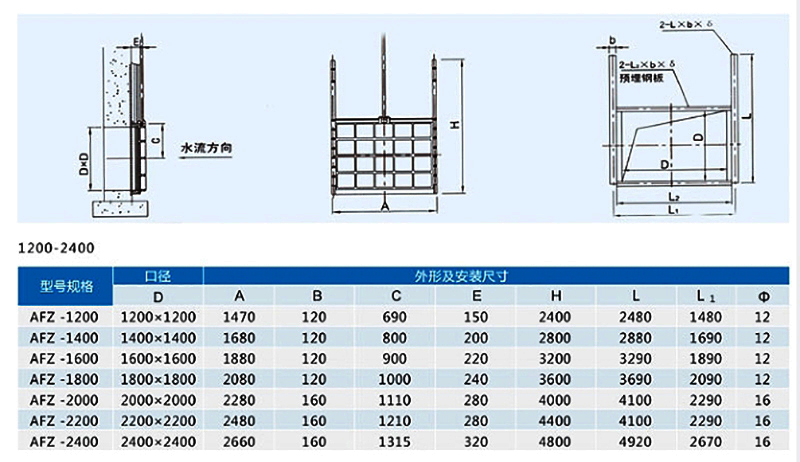

一、1.2米*1.2米到2.4米*2.4米AFZ暗杆式铸铁方闸门安装布置尺寸参数及结构图

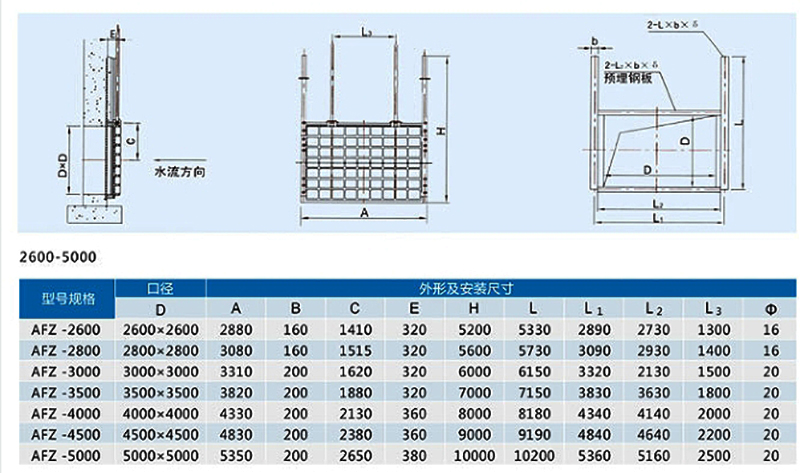

二、2.6米*2.6米到5米*5米AFZ暗杆式铸铁方闸门安装布置尺寸参数及结构图

总结：

以上就是关于AFZ暗杆式铸铁方闸门常见的尺寸型号、安装布置图、安装布置尺寸技术参数的内容了,需要注意的是2.6米*2.6米及以上的为双吊点铸铁闸门。此系列闸门具有安装占用空间小的优势特点,因此常常被用于景区或不适合明杆式安装的场所。当然除以上的尺寸规格型号外,其他尺寸型号的本厂家支持定制生产加工。另外此系列闸门多采用镶铜止水,也被称为暗杆式铸铁镶铜闸门。
