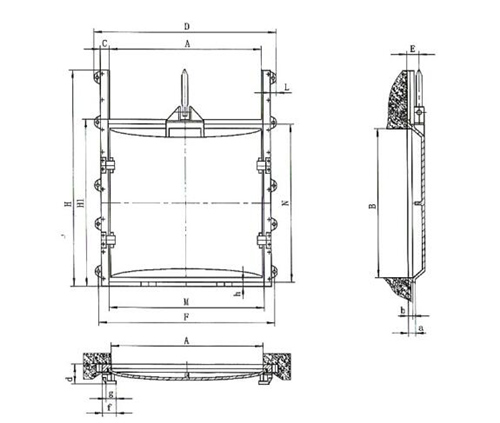

一、小型平面0.2m*0.2m-1m*1mPGZ铸铁滑动闸门常见型号及外形基础尺寸参数：
规格型号（m） |
0.2×0.2 |
0.3×0.3 |
0.4×0.4 |
0.5×0.5 |
0.6×0.6 |
0.8×0.8 |
1×1 |
|
尺寸参数（mm） |
A |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
B |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
|
C |
30 |
30 |
30 |
40 |
40 |
50 |
50 |
|
D |
320 |
420 |
520 |
640 |
740 |
980 |
1180 |
|
E |
30 |
30 |
35 |
40 |
90 |
95 |
100 |
|
F |
290 |
390 |
490 |
610 |
710 |
940 |
1140 |
|
L |
30 |
30 |
30 |
30 |
30 |
40 |
40 |
|
H |
400 |
500 |
600 |
700 |
800 |
1200 |
1440 |
|
H1 |
260 |
360 |
460 |
580 |
680 |
900 |
1100 |
|
M |
205 |
305 |
405 |
508 |
608 |
810 |
1010 |
|
N |
230 |
330 |
430 |
540 |
640 |
850 |
1050 |
|
a |
34 |
34 |
40 |
42 |
45 |
48 |
55 |
|
b |
24 |
24 |
28 |
30 |
30 |
30 |
35 |
|
d |
64 |
64 |
85 |
77 |
76 |
76 |
85 |
|
f |
75 |
75 |
75 |
75 |
75 |
80 |
85 |
|
g |
30 |
30 |
30 |
30 |
30 |
35 |
40 |
|
h |
15 |
15 |
15 |
20 |
20 |
20 |
25 |
|
重量（kg） |
板重 |
11 |
16 |
26 |
45 |
102 |
126 |
185 |
总重 |
23 |
31 |
50 |
95 |
182 |
244 |
311 |
|
二、本产品的主要应用场景、安装位置及主要作用：
1、主要应用工程项目：农田灌溉、给排水、取水输水、给水排水、水电站等工程中。
2、常见安装位置：渠道、涵管的进水口等,因此也被称为渠道闸门。
3、主要作用：起调节流量、控制水位的工作闸门,或起关闭孔口挡水,作为检修闸门使用,也可称为检修闸。
三、本产品的特点优势：
1、采用无死角金属止水（可采用铜止水）,无需安装止水条,止水效果良好；
2、启闭机平稳,运行稳定,挡板通过滑道和斜铁二重约束不会产生位移；
3、结构简单、安装简便,省时省力。
4、门体和门框的主要材质为铸铁,因此其减震性、耐腐蚀性、抗氧化性、抗磨性性能优良,且使用寿命长！
