MXY明杆式铸铁镶铜圆闸门报价表

MXY明杆式铸铁镶铜圆闸门报价表如下,其中涵盖了从dn200-dn500mm、dn600-dn1200mm、dn1400-dn1700mm、dn1800-dn2000mm等规格型号尺寸的报价表,报价表中还涵盖了对应型号的安装尺寸参数、适用水头及配型启闭机等信息,一目了然！

一、MXY-200到MXY到MXY-500明杆式铸铁镶铜圆闸门报价表

规格型号（mm）		MXY-200	MXY-250	MXY-300	MXY-400	MXY-450	MXY-500
外形及安装尺寸(mm)	D	200	250	300	400	450	500
	A	382	426	494	586	642	706
	B	210	250	300	400	450	500
	D1	230	280	330	430	482	534
	H	450	550	650	800	900	1000
	F	100	100	100	100	110	110
	n×d	4×M16	4×M18	4×M20	4×M22	4×M22	4×M24
	Φ1	18	20	22	24	24	28
配启闭机（t）		0.5	0.5	0.5	1	1	1
适用水头（m）		4	4	4	4	4	4
报价（元/套）		236	288	328	439	498	529

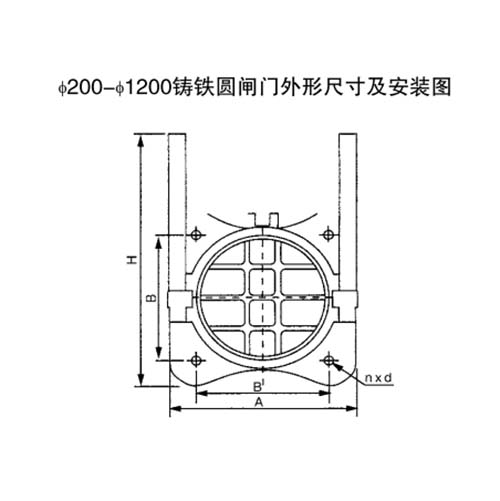

mxy-200到mxy-1200明杆式铸铁镶铜圆闸门安装布置结构图

二、MXY-600到MXY到MXY-1200明杆式铸铁镶铜圆闸门报价表

规格型号（mm）		MXY-600	MXY-700	MXY-800	MXY-900	MXY-1000	MXY-1200
外形及安装尺寸参数mm	D	600	700	800	900	1000	1200
	A	826	940	1040	1290	1380	1600
	B	600	700	800	900	1000	1200
	D1	636	738	840	950	1060	1250
	H	1200	1400	1600	1800	2000	2400
	F	120	120	120	120	140	140
	n×d	4×M24	4×M24	4×M27	4×M27	4×M30	4×M36
	Φ1	28	28	32	32	35	42
配启闭机t		2	2	2	3	3	3
适用水头（m）		6	6	6	6	6	6
报价（元/套）		628	739	826	928	1038	1268

三、MXY-1400到MXY到MXY-1700明杆式铸铁镶铜圆闸门报价表

型号规格（mm）		MXY-1400	MXY-1500	MXY-1600	MXY-1700
外形及安装尺寸mm	D	1400	1500	1600	1700
	B	1570	1680	1780	1880
	D1	1440	1540	1640	1740
	F	80	100	100	100
	Φd	28	28	28	28
	H	2300	2500	2800	2800
	n×d	4×525	4×575	4×600	4×650
配启闭机（t）		3	5	5	5
适应水头（m）		8	8	8	8
报价（元/套）		1468	1589	1698	1788

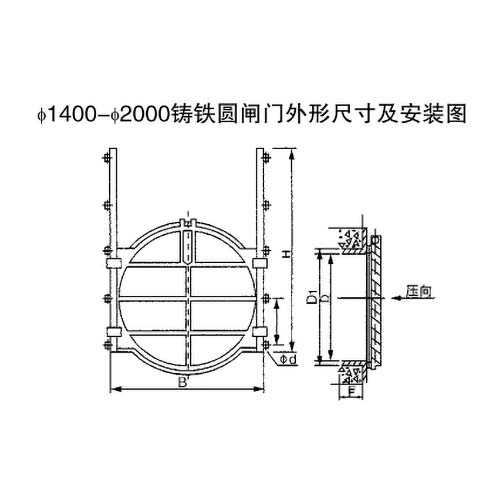

MXY-1400到MXY2000明杆式铸铁镶铜圆闸门外形尺寸及安装图

四、MXY-1800到MXY到MXY-2000明杆式铸铁镶铜圆闸门报价表

型号规格（mm）		MXY-1800	MXY-1900	MXY-2000
外形及安装尺寸（mm）	D	1800	1900	2000
	B	1980	2100	2200
	D1	1840	1940	2040
	F	100	120	120
	Φd	28	28	28
	H	2800	3100	3200
	n×d	4×675	4×725	4×750
配启闭机（t）		8	8	8
适应水头（m）		8	8	8
报价（元/套）		1829	1936	2038

说明：

1、以上所有报价表中的行情报价信息仅供参考,详情以电议及实物为准；

2、上表的规格型号仅为部分型号,本厂还有大量现货,通常可三天内发货；

3、致电立享九折优惠！批量采购价更优！

4、来图来样支持定制生产加工！

五、本厂MXY铸铁镶铜圆闸门优势特点

1、采用优选青铜条做密封,韧性、耐磨性、耐腐蚀性能优良,采用沉头螺钉固定,并作机械研磨加工,粗糙度不大于3.25μm,止水效果优良；

2、上述表格中型号通常采用整体铸造加工,也就是说闸框、导轨、吊耳、闸板整体铸造成型,结构稳定性好,契合度高；

3、可用于污水处理行业,如有特殊需求可采用耐腐蚀铸铁材料为您定制加工；

4、主要受力件在加工过程中都做加厚处理,通常会留有2-3毫米的耐腐蚀余量。

六、MXY铸铁镶铜圆闸门应用

此系列闸门多用于圆形孔口,比如可用于污水处理、水库、涵洞、渠道、市政水利等水利工程中,用来调节水流量大小,操作方便灵活,可配备手动、电动、手电两用螺杆式启闭机。从上表中亦可查询到对应型号所需要配备的螺杆启闭机。

拓展内容：

本厂除上述系列圆形闸门外,还有SYZ、ZMQY型、ZMFY型、AXY型、ZMY型、AYZ型等不同类型的圆闸门,常规型号常年储备,发货速度快！
