内蒙管道铸铁闸门是一种用于管道上的,多采用法兰连接的水利闸门,常见型号为ZMFY型,报价从500多元到6000多元不等,可配备手动、电动、手电两用启闭,选管道铸铁闸门认准老牌工厂,货到结款,源头厂家价更低!
一、内蒙管道铸铁闸门简介
内蒙管道铸铁闸门是指应用在管道上的闸门,多用于污水处理厂、石油、化工等行业,安装多采用法兰连接或焊接,密封通常采用镶铜止水,主要由门框、闸板、导轨、可调整密封机构等部件组成。有结构简单、耐磨性强、密封性能好等特点。
二、内蒙管道铸铁闸门安装要点
1、管道铸铁闸门如果采用法兰连接应注意穿墙管的法兰密封面尺寸应与闸门的法兰密封面尺寸一致,穿墙管应伸出墙面150-200mm,来确保安装的方便;
2、当穿墙管为钢管时,需与闸门法兰配制一只钢法兰,安装时两法兰装配后再与穿墙管焊接;
3、内蒙管道铸铁闸门的法兰应符合JB/T81-94的标准;
4、安装管道铸铁闸门的时候,应选择管线上清洁的、不易受到污染的位置,便于维修和操作;
5、将管道铸铁闸门吊起,放 置闸槽中,调整闸门方向,使之与水流方向保持垂直,然后将闸门固定;
5、焊接时候需要使用合适的焊接电源,并且焊接时需要注意不要过度加热,以免闸门变形;
6、安装后,还需要进行调整,确保闸门的开启和关闭轻便,并且密封性能符合要求。在调整前应检查闸门的各个部件是否牢固,如轴承、销轴、连接杆、螺栓等,如果发现松动应及时加紧;
7、安装完成后,需要进行闸门的漏水、泄压和防渗试验,以保证安装质量符合要求。
三、内蒙管道铸铁闸门结构图及实物图

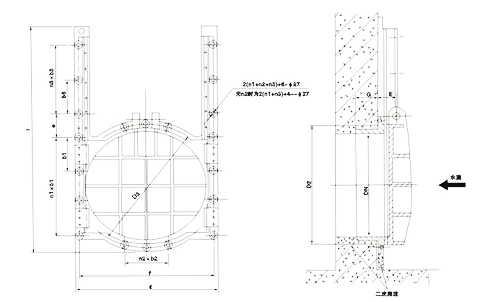

管道铸铁闸门结构图

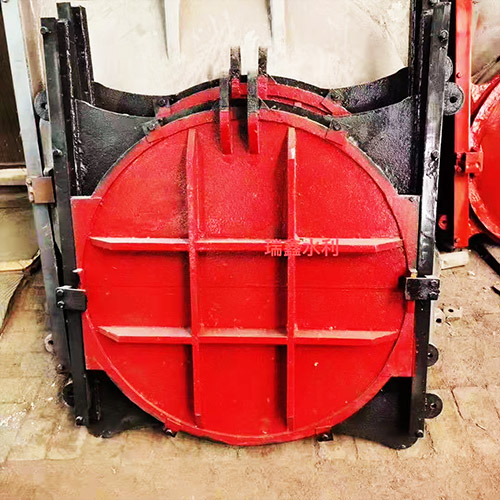

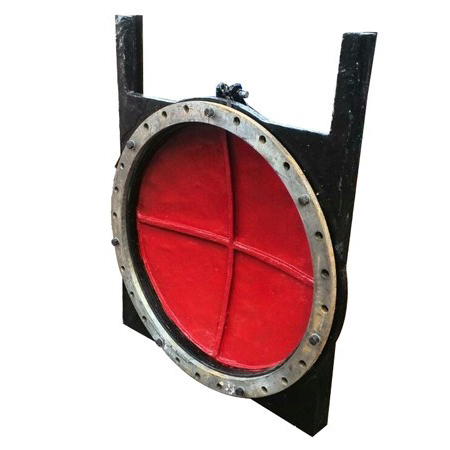

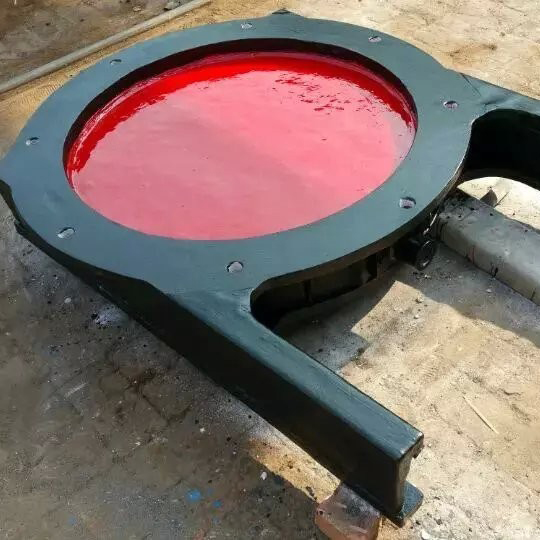

管道铸铁闸门实物图

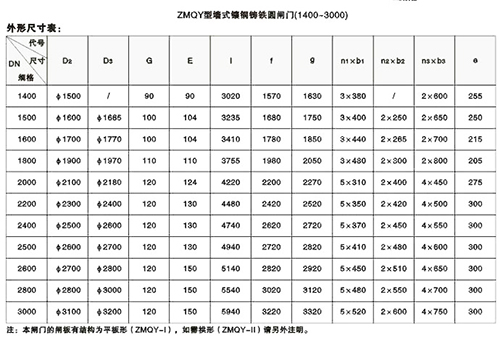

四、内蒙管道铸铁闸门型号安装尺寸参数
五、内蒙管道铸铁闸门特点
1、密封面每米长度渗水量:正向≤0.7L/min ·m 反向≤1.25L/min ·m;
2、密封面多采用镶铜止水,也被称为铸铁镶铜闸门;
3、安装操作方便,使用寿命长;
4、启闭速度:不小于0.2m/min,不大于1.5m/min;
5、工作环境:温度-20℃~120℃,湿度:百分之95,工作介质:水与污水,PH值:5~10;
6、公称压力≤0.1Mpa;密封试验压力0.1Mpa。
7、整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
六、内蒙管道铸铁闸门应用
管道铸铁闸门泛应用于污水处理、市政水利、石油化工、冶金、煤炭、纺织轻工业、制药等给排水工程中。对公称压力为0.1MPa以下的管道闸门多用于管道口合交汇窖井、泥沙池、污水渠道、原站井水口、清水池等地方,用以截止或调节水位。
七、内蒙管道铸铁闸门选购须知
1、止水一般是后止水 (背水面),需前止水时,订货时应说明;
2、订货时要提供孔口尺寸, 水头,提升高度和结构形式,闸板面一般为正向(迎水面)受压,如需反向受压,订货时需说明。
