电动渠道闸门轴道架的作用,厂家讲解

电动渠道闸门轴道架是用来支撑启闭机螺杆稳定的装置,其作用是防止在螺杆过长时,导致启闭闸门时螺杆的变形或弯曲。

一、电动渠道闸门轴道架的作用

1、支撑电动渠道闸门配型螺杆启闭机螺杆；

2、在电动渠道闸门在启闭过程中更好的保护螺杆；

3、防止闸门启闭时,导致螺杆变形,使电动渠道闸门运行更加平稳。

二、电动渠道闸门在什么情况下需要安装轴道架

当电动渠道闸门配型的螺杆启闭机的螺杆细长比4H大于200时,需要安装轴道架,这样才能更好的保护螺杆,同时使电动渠道闸门在启闭时候更加平稳,并且轴导架距离闸门吊耳的长度应大于闸门开启度。

三、电动渠道闸门轴道架安装注意事项

1、安装轴导架时,需保证吊耳、接杆、操作台中线形成一条直线；

2、注意轴导架管与丝杆同心度,尤其是下部一个轴导架到闸板提篮的距离应大于闸门口径；

3、轴导架在渠道闸门的启闭过程中不得与丝杆连接套相碰；

四、电动渠道闸门结构组成

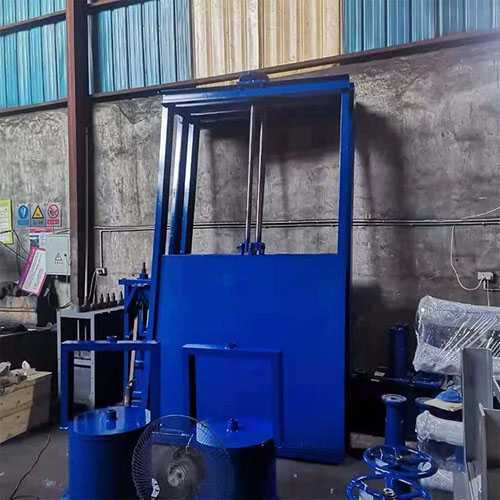

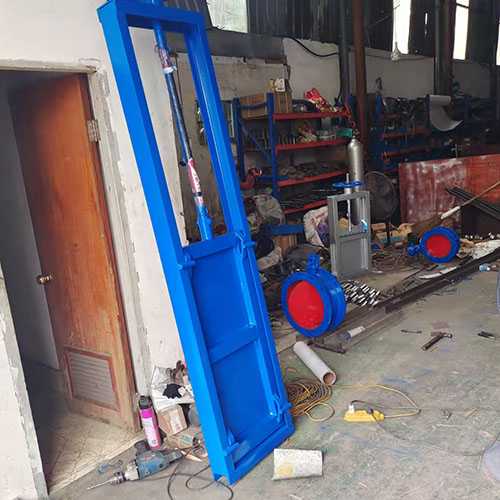

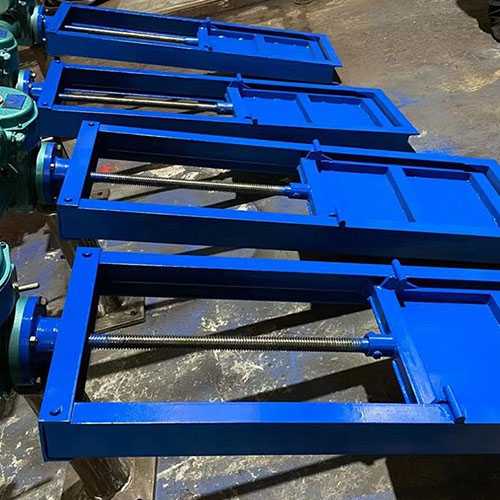

电动渠道闸门主要由门框、门体、密封条、传动丝杆、连接杆导架（轴道架）、传动螺杆、吊耳等部件组成。其中吊耳、吊块、销轴主要用于传动螺杆与门体连接,闸框用来固定闸门,传递承受的水压,门体（闸板）用来承受水压,调节水流量,轴道架用来保护启闭机螺杆,确保闸门启闭平稳。

总结：

以上就是关于电动渠道闸门轴道架的作用了,简单些说就是保护配型螺杆启闭机的螺杆,确保渠道闸门启闭运行平稳,关注我们带您了解更多闸门启闭机小知识！
