电动启闭机控制原理图,品牌厂家讲解

发布日期:2022-12-04 11:50:37浏览:2861 次

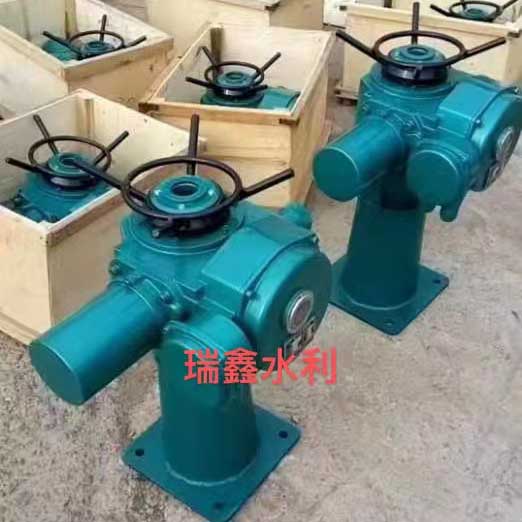

电动启闭机是一款应用广泛,可具备上下行程限位控制、超负荷停机保护、现场与遥控、与电脑联控、事故预警显示等功能的闸门启闭机,运行可靠平稳,其控制原理图、控制原理、控制结构组件如下。

一、电动启闭机控制原理图

电动启闭机控制原理图,品牌厂家讲解

二、电动启闭机控制原理

1、电动启闭机接通电源后,电源指示灯亮起,则表示整机已通电,在工作人员按下开启按钮后,交流接触器吸合,触点接通电动启闭机电机电源,闸门逐步开启,在闸门开启到"全开"位置时,计数器的凸轮就会触压行程开关,使常闭触点断开,电路切断交流接触器,使电机断电停止转动,同时常开触点闭合,闸门开启按钮指示灯亮,表示闸门处在"全开"位置;

2、在按下按钮关闭后,交流接触器吸合,触点接通电机电源,闸门开始关闭,在闸门达到"全关" 位置时,计数器的凸轮触压行程开关,常闭触点断开,电路切断,交流接触器断电停止工作,从而使电机停止转动,同时常触点闭合,闸门关闭按钮指示灯亮,表示闸门处在"全关"位置;

3、在开启或关闭闸门时,当输出轴上的转矩超过了转矩控制机构的动作转矩时,微动开关动作切断电路电源,使电机停止转动,此时微动开关会因受压而断开的常闭触点复位,事故指示灯亮,表示过转矩其常开触点亦复位,切断相应接触器电源电机停止运转。

4、在开启或关闭闸门时,随着线绕电位器旋臂的转动,开度表的电流大小也逐渐改变,从而可以显示闸门的开闭程度,转动转柄也就是控制盘上的"调整"旋钮,可以调整开启程度。

电动启闭机控制原理及控制结构组件

三、电动启闭机控制结构组件

电动启闭机控制结构组件有:闸门开启按钮、闸门关闭按钮、开度表、电源指示灯、转矩指示灯、远程开关、停止按钮组成。

1、闸门开启按钮:开启闸门的按钮;

2、闸门关闭按钮:关闭闸门的按钮;

3、开度表:显示闸门开启或关闭程度的表盘;

4、电源指示灯:显示电源是否接通;

5、转矩指示灯:转矩指示

6、远程开关:开启后可以远程控制闸门的启闭;

7、停止按钮:在闸门开启或关闭的时候按下,闸门可停留在任意位置。

总结:

以上就是关于电动启闭机控制原理图、控制原理、控制结构组件的内容,记得关注我们哦,会带您了解更多闸门启闭机的知识,让您在选购启闭机闸门时不迷路!
