高压铸铁闸门分类及标准,厂家免费解答

高压铸铁闸门分类形式多种多样,依据不同的分类标准可分成不同闸门,而高压铸铁闸门是应用水压比较高的水利闸门,因此不管是生产、安装、操作都应严格遵守相应的标准。

一、高压铸铁闸门分类

1、按闸门关闭时门顶与水面的相对位置分类：露顶式铸铁闸门和潜孔式铸铁闸门；

2、按照门叶的外观形状分类：平面高压铸铁闸门、弧形闸门、人字闸门、拱形闸门、球形闸门、圆筒闸门等。

3、按照闸门工作性质分类：工作闸门、检修闸门和事故闸门。工作闸也叫做主闸门,可以在动水中启闭；检修闸门安装在工作闸门前,用于构筑物、工作闸门等部件检修时,短时间挡水,通常在静水中启闭；事故闸门常常安装在深孔工作闸门前,其作用是当工作闸构筑物、水利闸门启闭机出现事故的时候,能及时关闭开启闸门调控水流,防患事故的发生,如果兼具检修功能的时候,也被叫做事故检修闸,因为需要在短时间内紧急关闭闸门,因此事故闸门也被称作快速闸门。

4、按照产品系列分类：MB平板型高压铸铁闸门系列、MG拱面型高压铸铁闸门系)、MP拼装型高压闸门系列。

5、其他分类方式：悬挂式,单开门、双开门、节能型闸门等。

二、高压铸铁闸门标准要求

1、高压铸铁闸门行业标准

1）GB 9439灰铸铁件

2）GB 6414铸件尺寸公差

3）GB 4216.10灰铸铁管法兰及垫片技术条件

4）GB 1176 铸造铜合金技术条件

5）GB 4216.2 2.5巴灰铸铁管法兰尺寸

6）GB 4216.9灰铸铁管法兰用石棉橡胶垫片尺寸

7）GB 1220不锈钢棒

8）YB 3214包装通用技术条件

9）YB 3211涂漆通用技术条件

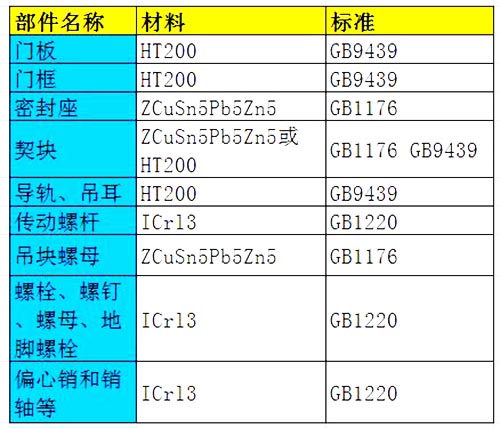

2、高压铸铁闸门材质要求标准,其材料应符合或不低于下表的规定。

3、高压铸铁闸门安装要求标准

1）高压铸铁闸门安装前检查闸板与闸槽的间隙,保证闸槽与闸板的间隙不大于0.08mm,如果有间隙可以调节闭紧装置

2）高压铸铁闸门闸板在全闭位置时,闸板与闸框的各楔紧面应同时相互楔紧,且密封座处的间隙小于0.1mm；

3）闸板和闸框导向槽之间的前后总间隙不大于1.6mm；

4）闸板密封座下边缘应高于闸框密封座下边缘,其相对位置应不大于2mm;

5）高压铸铁闸门总装后,需要适当调整,并做2-3次全启全闭操作,保证闸门启闭移动灵活。

三、高压铸铁闸门选购方法

在选购高压铸铁闸门时候需要考虑在水工建筑物中的位置、尺寸、设计水头、运用条件等因素,同时需要考虑水工闸门厂家的制造能力、安装技术水平等因素,避免后期产品出问题或安装出问题,导致返工和不必要的损失,瑞鑫水工机械已专注水利启闭机闸门十六年有余,支持货到结款,保障产品品质和用户利益！
