常见铸铁闸门尺寸大全,一目了然

常见铸铁闸门尺寸繁多,比如有平面铸铁闸门、圆形铸铁闸门为了方便用户了解各种规格型号闸门外形尺寸、安装尺寸、技术参数等信息,瑞鑫水工分门别类做了以下梳理。

一、平面铸铁闸门尺寸

平面铸铁闸门尺寸通常在0.2米*0.2米到6米*6米之间,其结构形式拱形,平板式、方形铸铁闸门等,它们的外形尺寸、安装尺寸、适用水头、板重、总重、地脚螺栓信息如下。

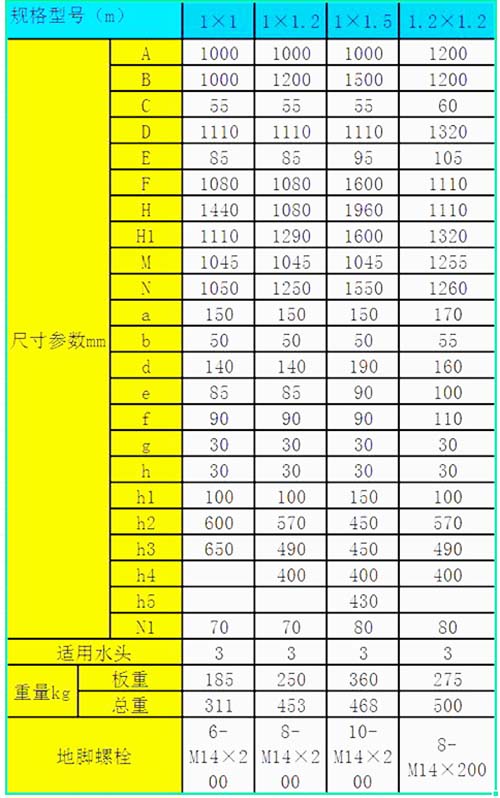

1、拱形平面铸铁闸门尺寸大全

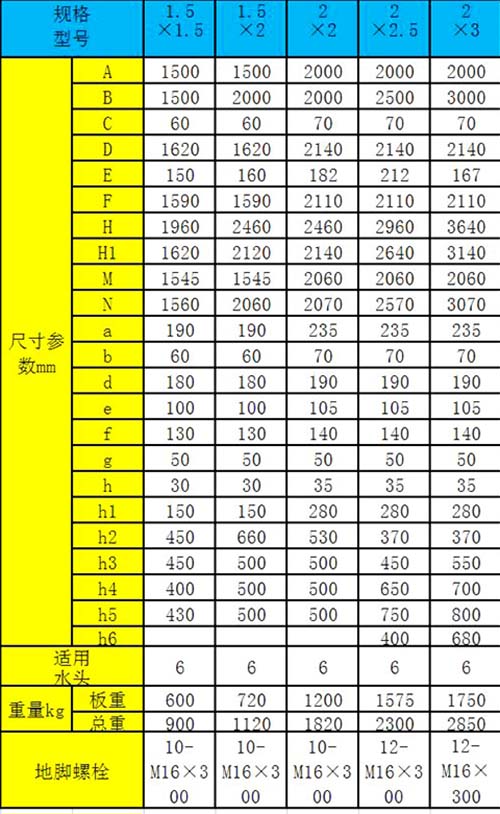

2、平板铸铁闸门尺寸大全

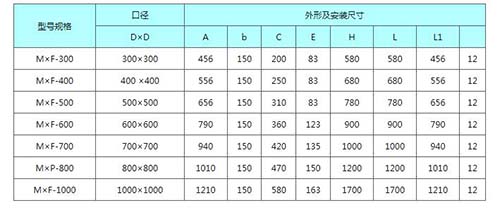

3、方形铸铁闸门尺寸大全

小结：

以上为部分平面铸铁闸门尺寸表,详情可参考本站对应的规格型号,拱形铸铁闸门可参考PGZ型,平板铸铁闸门可参考PZ型。

二、圆形铸铁闸门尺寸大全

圆形铸铁闸门尺寸通常在dn300mm到dn3000mm之间,圆形铸铁闸门通常采用镶铜止水,因此也被称为铸铁镶铜圆闸门,规格型号有SYZ铸铁镶铜圆闸门、法兰式铸铁镶铜圆闸门、AXY暗杆式等,它们的尺寸如下：

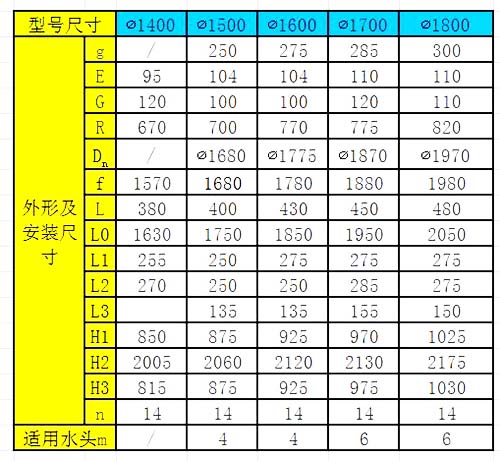

1、SYZ圆形铸铁闸门尺寸大全

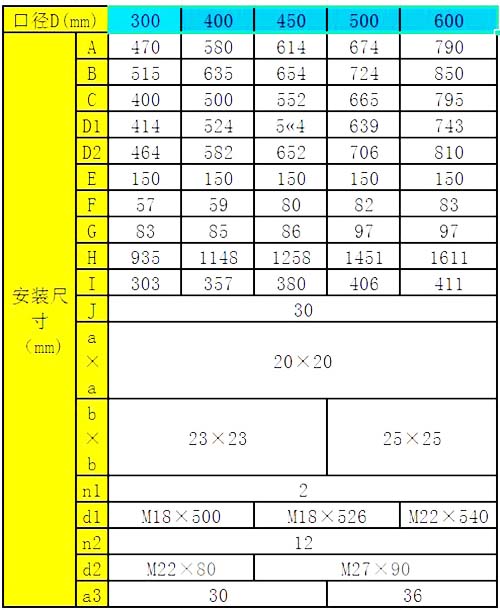

2、法兰式铸铁镶铜圆闸门尺寸大全

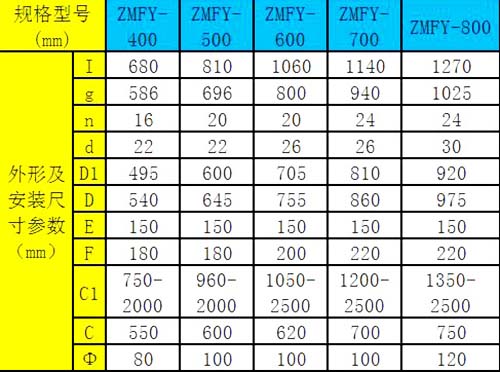

3、AXY暗杆式圆形铸铁镶铜圆闸门尺寸大全

小结：

以上为部分圆形铸铁闸门尺寸表,详情可参考本站对应的闸门型号。

总结：

以上尺寸参数仅为参考,因为水利铸铁闸门通常是一个工程项目一种要求,尺寸都会有所差别,另外像高压平面铸铁闸门、双向止水铸铁闸门、附壁式铸铁闸门等等的尺寸,可到本站规格型号中参考,里面有详细说明,对于异型铸铁闸门,本厂支持定制生产。
