拱形铸铁闸门和平板铸铁闸门区别与应用选择

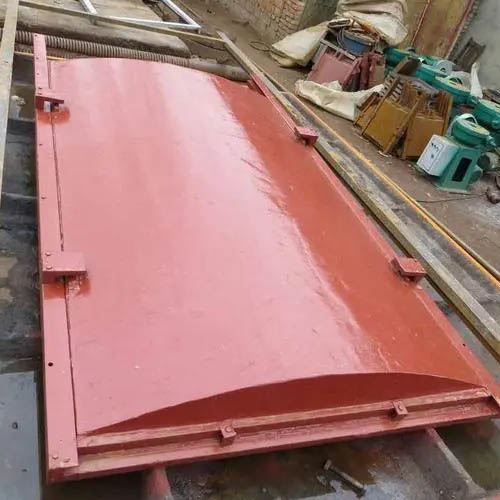

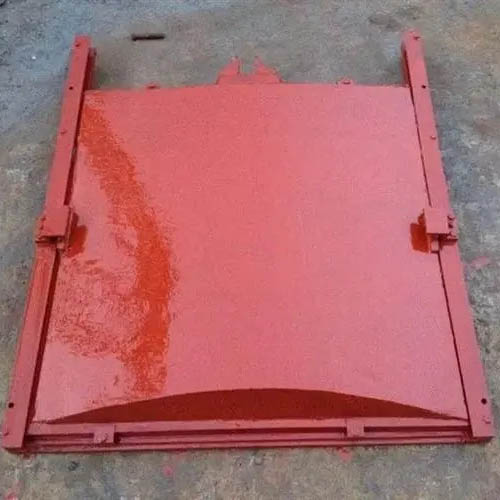

拱形铸铁闸门和平板闸门的外形区别还是很大的,拱形铸铁闸门（PGZ型铸铁闸门）的挡水板是拱形的,带有一定的弧度（也被称为弧形闸门）,而平板闸门的挡水板是在一个平面上（PZ闸门）,没有弧度。下面瑞鑫水工闸门厂家小编带大家详细了解。

一、拱形铸铁闸门和平板铸铁闸门区别

1、拱形铸铁闸门和平板铸铁闸门型号表示方式不同,拱形闸门的表示方式为PGZ,平板闸门的表示方式为PZ；

2、外观不同：外观的不同在与挡水板的不同,拱形带有弧度,中间厚两边薄,平板铸铁闸门的挡水板没有弧度,挡水板的厚度相同；

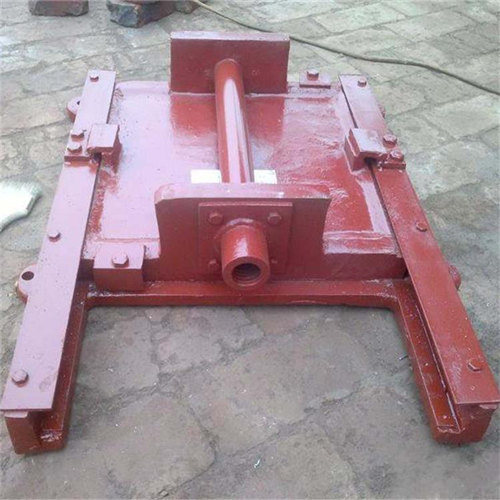

3、挡水板（闸板）背面结构不同：拱形挡水闸门背面"十"字加强筋比较稀疏,而平板挡水闸门背面通常是有"十"字加强筋的比较紧密；

4、设计承压思路不同：拱形铸铁挡水闸门承压思路在于"拱形",因为同等厚度的挡水板,带有弧度的承压能力更强,而平板铸铁挡水闸门的承压思路在于"十"字加强筋,通过加强筋使其能够承受更高的水压。

二、拱形铸铁闸门和平板铸铁闸门相同点

1、材质相同：都是由灰口铸铁或球磨铸铁铸造加工而成；

2、结构组件相同：拱形铸铁闸门和平板铸铁闸门都属于平面闸门的一种,都是由闸门板、闸框、导轨、吊耳、密封装置等组件构成；

3、止水方式相同：都是采用硬止水,后止水的方式,也就是通过水压的压紧来实现挡水闸门的密封,密封面可以镶铜、尼龙等；

4、都具有良好耐腐蚀性能。

三、拱形铸铁闸门和平板铸铁闸门应用与选择

1、在闸门孔口尺寸高和宽都小于1.5米,水位小于5米时候,同时闸门更换比较容易时候,通常采用平板铸铁闸门,即PZ型,比如小型水渠或河渠、农田灌溉、水产养殖等小型水利工程,如果工程要求比较严格,并且闸门不容更换时候,通常选用拱形铸铁闸门；

2、在闸门孔口尺寸高和宽都小于1.5米,闸门前的水位比较高的时候,比如大于5米时候,挡水闸门所承受的水压比较高,多采用拱形铸铁闸门,而且在设计制作时候,此类铸铁闸门的挡水板和加强筋板都要比低水头水利闸门要厚,闸门自身的重量也要重的多,配型的启闭机的启闭力也就比较大；

3、在闸门孔口尺寸高和宽都小于1.5米,水位高于5米时候,多采用组装式拱形闸门,因为闸口跨度比较大,同时水压也比较大,整体铸造加工比较困难,因此多采用拱形组合,这样可以在一定程度上减轻闸门自身重量的同时,还能增加闸门抗压能力。

总结：

以上就是关于拱形铸铁闸门和平板铸铁闸门区别与应用选择的内容了,当然铸铁水利闸门除了上面的两种类型外,还有圆形、深水位水闸等,关注我们了解更多水利闸门启闭机内容！
