卷扬式启闭机闸门工作原理组件

卷扬式启闭机闸门工作原理可以简单的概括为利用卷扬机和滑轮通过钢丝绳来启闭闸门,具有结构紧凑、承载能力大、启闭速度快、吊起高度高等优势特点,主要用于启闭大中型铸铁闸门和钢制闸门,是水利启闭机设备中重要的组成设备之一,下面从其结构组件及工作原理两个方面为大家详细说明。

一、卷扬式启闭机闸门工作原理

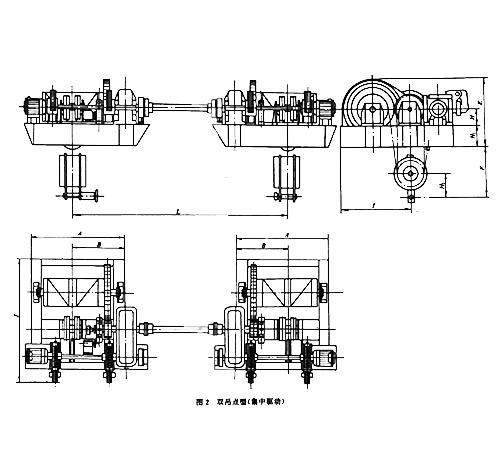

卷扬式启闭机的工作原理非常简单,就是以电动机作为动力来源,经过减速器的减速后,在经过输出轴上的开式小齿轮-大齿轮-传动轴-联轴器将动力传输到同轴的卷筒上,然后通过卷筒的转动来收放卷筒上的钢丝绳,从而带动闸门的升降,实现闸门的开启或关闭。双吊点卷扬式启闭机通过联接轴将两个单吊点的卷扬启闭机联接在一起,进行同步作业,可做成单边驱动或两头驱动。另外,通常在机架上设有闸门启升高度指示器,通过指示器读数,可以知道闸门启闭高度,需要注意的是启落闸门前,应将高度指示器指针调整到合适位置。为防止启闭机超负荷运行,在卷筒一端轴承下装有荷载限制器,当启闭荷载达到额定荷载的百分之110时,荷载限制器发出报警,并自动切断主回路电源,制动器抱闸,卷扬式启闭机停止工作。

二、卷扬式启闭机闸门结构组件

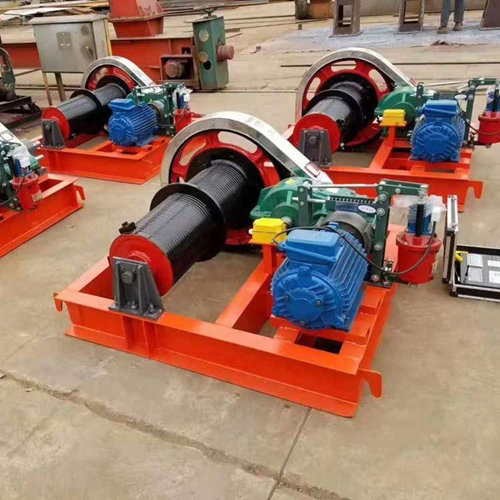

卷扬式启闭机主要由电动机（通常为三相交流电）、联轴器、传动轴、交油制动器、减速器、开式齿轮、卷筒、滑轮系、电器控制箱及机架组成。

1、电动机：电动机常见型号Y132M-6、Y160M-6、Y132M1-6、Y160L-6等,常见功率在4KW到35KW之间,其他的厂家可定制生产！

2、卷筒直径：卷筒直径通常在250-900mm；

3、钢丝绳：钢丝绳通常采用6W(19)-12-155到6W(19)-32.5-155特-光-右交之间,钢丝绳应符台GB/T8918的有关规定,同时钢丝绳出厂、运输、 存放时应卷成盘形,表面涂油、两端扎紧并带有标签（标签需注明订货号及规格）,无标注的钢丝绳不得使用,钢丝绳禁止接长使用；

4、减速器：减速器的速比通常在40.17到50.94之间；

5、制动器：制动器力矩160N - m到500N - m之间；

6、滑轮倍率：2到6之间,铸铁滑轮材质应不低于GB/T9439中的HT200,铸钢滑轮材质应不低于GB/T11352中的ZG230-450,绳槽两侧加工后的壁厚不得小于设计尺寸,绳槽表面粗糙度不低于Ra12.5mm；当滑轮直径大于600mm时,宜采用钢板轧制成型的焊接结构；铸造滑轮的轴孔内不应焊补,加工后的轴孔表面允许面积不超过25mm,深度不超过1mm的缺陷,缺陷数量不超过3个,且任何相邻两缺陷的间距不小于50mm,缺陷边缘应磨钝。绳槽表面或端面的单个缺陷面积在清除到露出良好金属后不大于100mm,深度不超过该处名义上壁厚的百分之10,同一个加工面上不多于2处可焊补,焊补后不应进行热处理,但应磨光,滑轮若缺陷超过以上规定,应报废,滑轮上有裂纹时,不应焊补,应报废,装配好的滑轮应能用手灵活转动；

7、开式齿轮速比：4.85到5.06之间；

8、启闭机机架：主要用于安装起升机构的各器件（比如轴承座、电动机座、减速器座、制动器座等）,并将荷载传交给基础,保障启闭机正常运行。启闭机的机架普通均做成群体式结构,小容积启闭机的机架梁多用型钢,大中容积的机架刚用烧焊工字梁或箱形梁,机架的技工应按照相应的标准来加工,各加工面之间相对高度误差应不大于1.0mm,翼板和腹板焊接后的允许偏差应符合相关规定,同时焊后硬座消除应力处理,可采用退火、振动时效等方法,另外振动时效工艺参数选择和评价应符合JB/T10375和JB/T5926的规定。

三、拓展内容

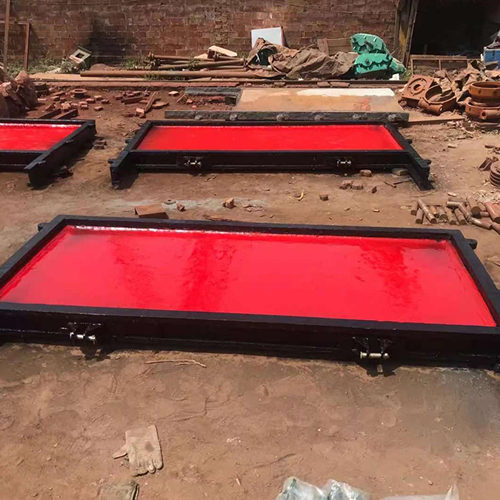

卷扬式启闭机一般是一扇闸门用台启闭设备,多应用于各类大型给排水、水利水电工程中调控各类大、中型铸铁闸门及钢制闸门的升降达,设备在高出闸门槽顶部的闸墩上,闸口运转有三个方位:上限方位、检修方位、下限方位闸口抵达此三个方位时主动停机。为了进步可靠性经过闸口开度测控设备和主令操控器互为备用,完成闸口运转方位的操控。闸口提升或下降时,先接通上升或下降接触器,然后经延时顺次接通相应的接触器,将起动电阻逐级切除,使闸口安稳运转。

总结：

以上就是关于卷扬式启闭机闸门组件及工作原理的内容了,其中涵盖了该类水利机械设备组件、组件说明、工作原理等内容,关注我们,厂家带您了解更多启闭机闸门水利设备内容！
