铸铁闸门工作原理和原理图解,品牌厂家介绍

铸铁闸门工作原理非常简单,就是在启闭机的作用下,沿着预定的轨道上下滑动,来实现闸门的启闭,从而实现对水流的控制,因此也被称为铸铁滑动闸门,但是不同类型的铸铁闸门的工作原理也有所区别,比如单向止水铸铁闸门和双向止水铸铁闸门,下面通过工作原理图解详细说明。

一、单向止水铸铁闸门工作原理和原理图解

1、单向止水闸门传递水压工作原理

单向止水铸铁闸门挡水板（门页）的迎水面承受水压,背水面通常不可承受水压,挡水板将水压通过自身的支撑结构,也就是闸框,传递给闸墩或墙面,其中闸框是水压传递的中间环节,同时还扮演了支撑固定闸板和轨道的角色,,闸框的外部与外部的闸墩和闸门底部混凝土结构连接,这样可以均匀的将水压传递到混凝土结构种。

2、单向止水闸门止水工作原理图解

单向止水铸铁闸门止水安装结构组件主要包括可调节的楔紧装置、门体和门框上的楔紧装置,可以调节楔形张紧装置,在闸框迎水面四周与闸板框四周背水面接触处经机械严格的 加工刨光后,表面平直光滑、 贴合严密,从而可以使闸板与闸门的结合面、 止水面与运动滑道合三为一,在单向止水闸门的紧闭斜铁和闸框滑道双重作用下,可确保闸门的纵横运行轨迹稳固, 在水压力和紧闭斜铁的双作用下,  使闸板与闸框滑道紧密贴合, 从而达到有良好的止水水的效果。

3、单向止水闸门启闭工作原理图解

单向铸铁闸门多数与螺杆启闭机配套使用,螺杆启闭机通过螺纹杆或导向滑块、连杆与闸门门叶相连接,在螺杆启闭机作用下使螺杆上下移动,从而带单向铸铁闸门的上升或下降,也就实现了单向止水铸铁闸门的启闭。当然也可以配型其他类型的启闭机,比如卷扬式启闭机、手动启闭机、电动启闭机等

二、双向止水铸铁闸门工作原理和原理图解

双向止水铸铁闸门工作原理与单向止水铸铁闸门的工作原理基本相同,不同的点在于止水装置的结构,为了使铸铁闸门实现双向止水的工作目的,除了在闸门的滑板上和闸框的滑动平面上分别装上闸板斜铁和闸框斜铁外,还加了上下楔块,也就是说双向闸门的上下和两侧均应具有楔形紧压装置,以到达双向密封的目的,为了提高双向止水铸铁闸门止水效果,闸板与闸框还采用了锥度配合形式,而单向止水铸铁闸门仅在门体和门框上有楔紧装置。为了达到良好的止水效果,本厂的铸铁闸门的楔块通常采用锡青铜制成,用螺栓分别与门体和门框上的楔座固定,楔座机铣成长孔,便于楔块的调整。

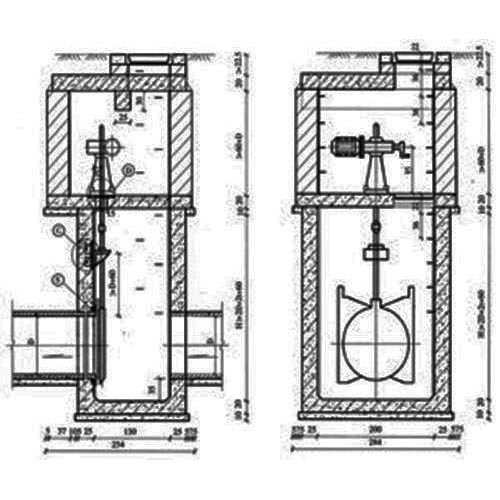

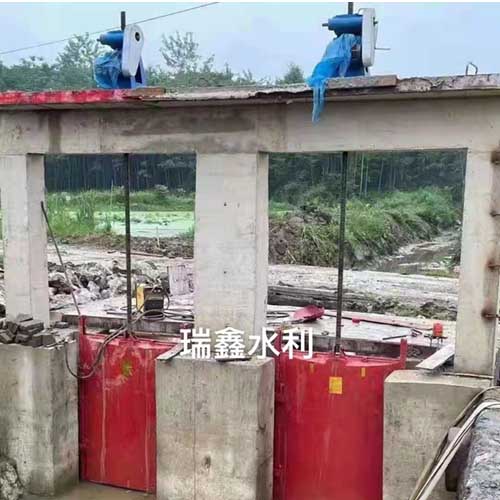

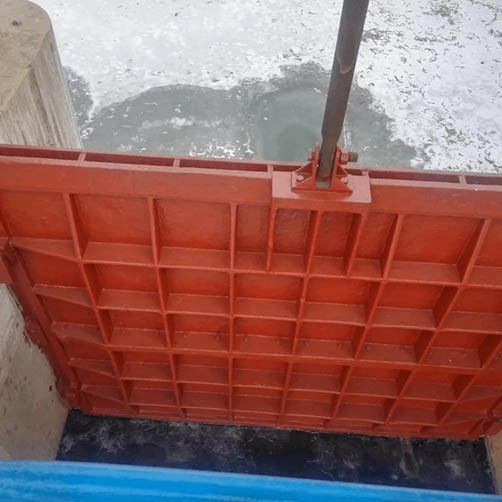

三、安装示意图

总结：

以上就是铸铁闸门的工作原理及图解的内容了,通过以上内容可知不同类型的铸铁闸门的工作原理是有所不同,但是基本相似,其工作原理总结为一句话,就在启闭机的作用下,沿着预设轨道上下滑动,来实现调节控制水流量的大小。
