河北渠道铸铁闸门多少钱一套?

发布日期:2024-10-05 17:00:00浏览:407 次

河北渠道铸铁闸门多少钱一套?河北渠道铸铁闸门厂家报价多少钱一套?瑞鑫水工厂家报价从300元到1万多元一套的都有,因为规格尺寸型号不同,工程项目要求不同,定制的产品的报价也不同,致电本厂免费获取厂家一手报价,无中间商差价,同时厂家支持货到结款!现在先来带大家来从其工作原理、结构特性、零部件材质、优势特点、分类等方面来了解一下渠道铸铁闸门。

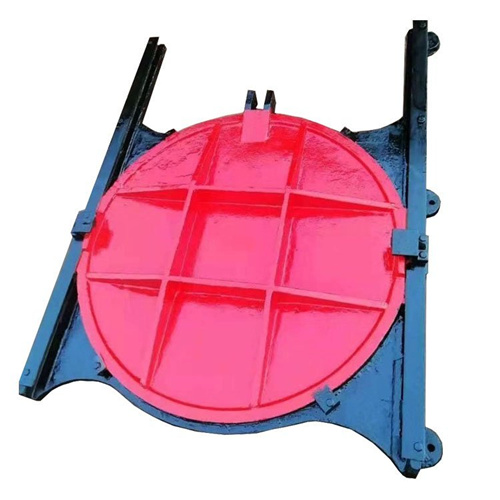

河北渠道铸铁闸门多少钱一套?

一、渠道铸铁闸门的工作原理

闸门门框与门体安装在水下部位,导轨则装在门框上端,保证了门体工作时,沿门框,导轨在一定行程内作上、下垂直方向往复运动。 工作时,转动启闭机摇把(电动启闭机,只需揿动控制箱电源开关按钮)使螺母或螺杆蜗轮作旋转运动,带动传动螺杆工作,使门体相对对门框作上下往复运动,同时,楔紧装置运用楔块可紧可松的工作原理,使门体下降至设定限位置时,门框、门体密封座面能有效地贴合,起到截水之作用。


二、渠道铸铁闸门结构特性:

渠道闸门的主要结构包括:门框、门体、密封面、轴导架、导轨、小规格的与门框连在一起,大规格的与门框分体、启闭装置、传动螺杆、吊耳、也可与门体为一体等。

因渠道闸门在水下工作,为操作方便,在水下设置了启闭装置,由于闸门标高不相一致,所以传动螺杆的长短,轴导架的设置与否,视其具体尺寸而定。吊耳、吊块、销轴主要用于传动螺杆与门体连接,使门体作上、下往复运动的动力源来于启闭机。 门体向上全部打开时,水则疏通;反之,则为截止。如因工作需要调节水位时,也可半启半闭,以达到疏通、截止、调节水位之目的。

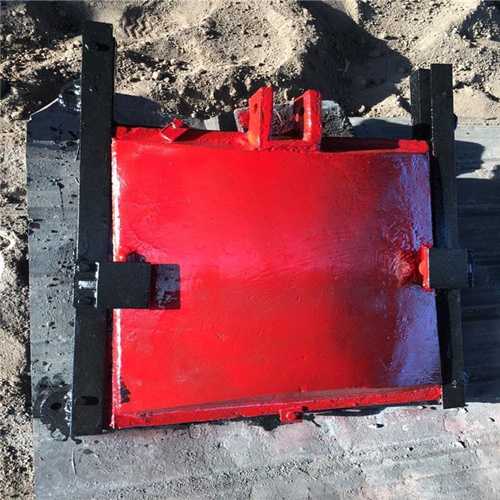

河北渠道铸铁闸门工作原理和结构特性

三、渠道铸铁闸门主要零部件材质: ·

门体:HT200铸铁 ;

门框:HT200铸铁;

导轨:HT200铸铁;

楔座:HT200铸铁;

密封座:ZCuSn5Pb5Zn5锡青铜;

启闭机支座:HT200铸铁;

传动丝杆:碳钢;

启闭机护罩:不锈钢;

推力螺母:球铁;

杆导架:Q235-A碳钢;

紧固件:不锈钢

河北渠道铸铁闸门材质和优势特点

四、渠道铸铁闸门的优势特点:

渠道铸铁闸门布置简单,结构紧凑,节省空间。 操作维护简单,降低了运行成本,铸铁闸门具有很强的耐腐蚀性。弧形闸门的旋转幅度一般为闸门的挡水高度。 优点:可封闭相当大面积的孔口;所需闸敦高度和厚度较小;没有影响水流流态的门槽;所需启闭力较小;埋设件较简单,用钢量少。 缺点:需要较长的闸敦;闸门所占空间位置较大;不能提出孔口以外检修、维护,不能在孔口间互换;闸门承受的总水压力集中于支铰处,对土建结构不利。


五、渠道铸铁闸门的分类:

外形结构上:方形和圆形两种。

结构形式:明杆式、双向承压式

安装形式:墙靠式、法兰式

驱动方式:手轮式、手摇式、手电两用启闭机


总结:以上就是关于渠道铸铁闸门的工作原理、结构特点、部件材质、优势特点、分类等方面的内容了,本厂从事水工机械生产制造、销售安装多年,产品销往全国多个水利工程项目,质量靠!
