平面铸铁闸门是铸铁闸门中的一种型号种类繁多,应用广泛的水利闸门,在选购过程中常常会因为选配多大启闭力的开云app安全 发愁,瑞鑫水工从事水工机械生产多年,在此,为大家简单介绍一下平面铸铁闸门配型启闭机的启闭力的计算方式。
一、动水中启闭平面铸铁闸门的启闭力计算应包括闭门力、持住力、启门力的计算。
1、闭门力计算公式:Fw= nT(Tzd+ Tzs)- nGG+ Pt,计算结果为正值时,需要加重(加重方式有加重块、水柱或机械下压力等);为负值时,依靠自重可以关闭;
2、持住力计算公式:FT= n'GG+Gj+Ws+Px- Pt- (Tzd+ Tzs);
3、启门力计算公式:FQ= nT(Tzd+ Tzs)+Px+n'gG+Gj+ Ws
4、滑动轴承的滚轮摩擦阻力计算公式:Tzd=P/R*(f1r+f);
5、滚动轴承的滚轮摩擦阻力计算公式:Tzd=Pf/R(R1/d+1);
6、滑动支撑摩擦阻力计算公式:Tzd=f2*P;
7、止水摩擦阻力计算公式:Tzs=f3*Pzs
公式说明:
1、式中Fw、Fr、FQ:闭门力、持住力和启门力,单位kN;
2、nT:摩擦阻力安全系数,可采用1.2;
3、nG:计算闭门力用的闸门自重修正系数,可采用0.9~1.0;
4、n'G:计算持住力和启门力用的闸门自重修正系数,可采用1.0~1.1;
4、G:闸门自重, kN,当有吊杆时应计人吊杆重量;计算闭门力时可不计吊杆的重量,门重可采用浮重;
5、Ws:作用在闸门, 上的水柱压力,kN;
6、Gj:加重块重量, kN;
7、Pt:上托力,kN,包括底缘上托力及止水上托力;
8、Px:下吸力,kN;
9、Tzd:支承摩阻力,kN;
10、P:作用在闸门上的总水压力,kN;
11、r:滚轮轴半径,mm;
12、R1:滚动轴承的平均半径,mm;
13、R:滚轮半径,mm;
14、d:滚动轴承滚柱或滚珠的直径,mm;
15、f:滚动摩擦力臂,mm;
16、Tzs:止水摩阻力,kN;
17、Pzs:作用在止水上的压力,kN;
18、f1、f2、f3:滑动摩擦系数, 计算持住力应取小值,计算启门力、闭门力应取大值。
二、静水中开启的闸门。
其启闭力计算除计人闸门自重和加重外,尚应考虑一定的水位差引起的摩阻力。露顶式闸门和电站尾水闸门可采用不大于1m的水位差;潜孔式闸门可采用1~5m的水位差。对有可能发生淤泥、污物堆积等情况时,尚应酌情增加。
总结:

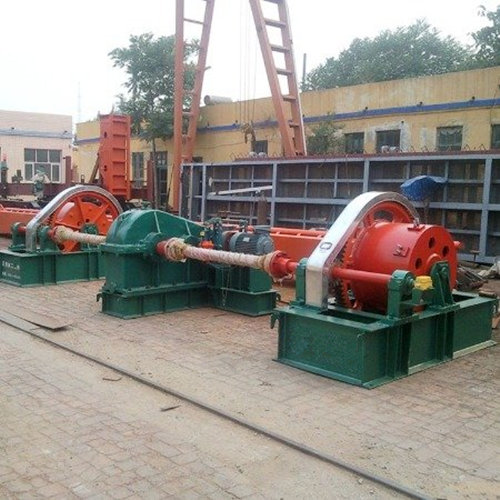

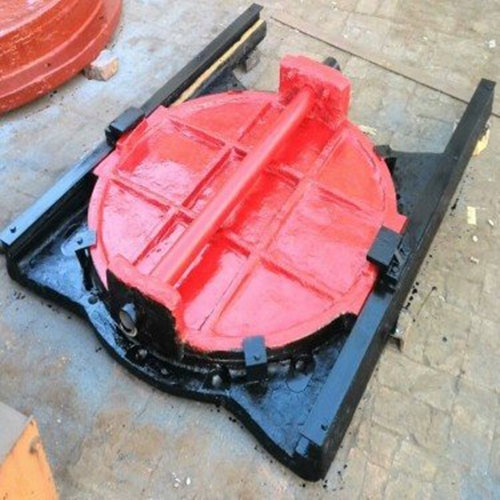

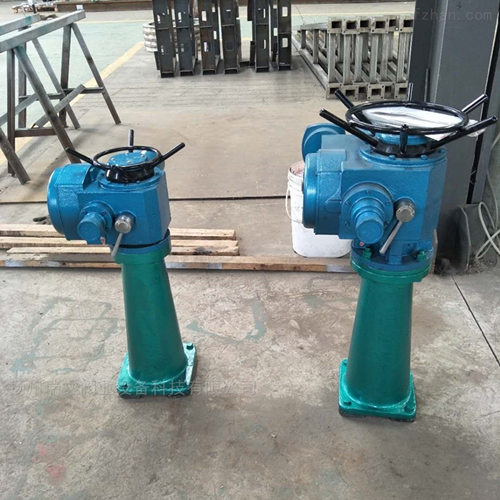

以上就是关于平面铸铁闸门配型启闭机启闭力如何计算的内容了,了解关于更多铸铁闸门、启闭机的知识,欢迎关注我们。本厂生产的铸铁平面滑动闸门(0.2x0.2m-5mx5m)该闸门止水效果好、耐腐蚀、安装维护简便,适用于工程中的单向、双向止水。 QL型螺杆式启闭机(0.3-200t)该产品有手动平推式和侧摇式,有手电两用 式,还分为单吊点和双吊点;其中小型启闭机带有机锁装置,3t以上启闭机配有高度指 示器和上下行程限位装置;QPQ、QPK(快速闭门)型卷扬式启闭机(5-2x150t)该产品25t以下为手电两 用式,40t以上为电动式且带有过载保护装置,均配有上下限装置。另外我公司可根 据用户具体要求生产各种规格的高扬程卷扬机和移动式启闭机。
