铸铁方闸门的型号都有哪些？

铸铁方闸门是从闸门的外观形状来命名的,指的是其外观形状是方形的,广泛应用于煤化工、石油化工、橡胶、造纸、制药等管道中作介质的分流合流或流向切换装置的闸阀,其常见的型号有SFZ型、AFZ型、MXF型、ZMF型、ZMQF型等,下面瑞鑫水工为大家详细介绍相关型号。

一、SFZ型：指单升杆的,直升直降的平面或弧形（拱形）滑动铸铁方闸门。

1、参考标准如下：CJ/T3006-92供水排水用铸铁闸门,JB2932-86水处理设备制造技术条件,JB/ZQ4000.2-86切削加工件通用技术条件,JB/ZQ4000.3-86焊接件通用技术条件,JB/ZQ4000.5-86铸件通用技术条件,JB/ZQ4000.10-86涂装通用技术条件,JB/ZQ4286-86包装技术通用技术条件,GB1176铸造铜合金技术条件,GB1220不锈钢棒,GB6414铸铁尺寸公差,GB9439灰铸铁件,GB8923-85涂装前钢材表面锈蚀等级和除锈等级,GB4979-85防锈包装,YJ010抛丸喷砂技术条件及检验方法,JB/ZQ4000.1-86产品检验通用技术条件。

2、应用：广泛用于城市给水排水、冶金、石油、化工、灌溉,电力、纺织等行业水处理,其常见的外形安装尺寸从200mm*200mm到5米*5米的都有,其他相关尺寸参数可参考本站SFZ铸铁闸门；

二、AFZ型：暗杆式安装的铸铁方闸门。

1、标准及组件：其制造安装符合建设部CJ/T3006-92 标准和美国水工业协会AWWA.501-87标准,组件一般包括传动装置、支座、丝杆、闸板、门框架、楔块 等零部件组成,其中闸板、门框、导轨通常采用灰朱特（HT250）或球墨铸铁（QT450-10）,密封面可采用镶铜（锡青铜ZCuSn5PbZn5）形式；

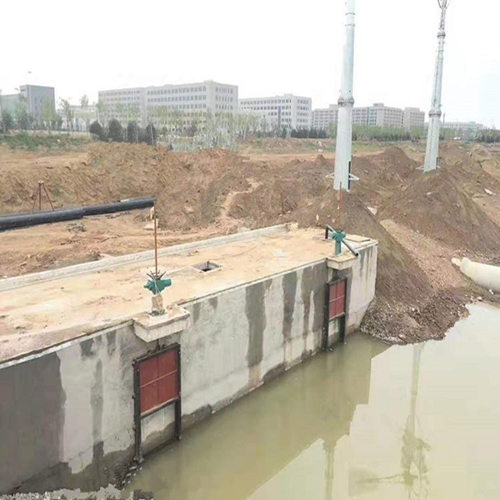

2、应用：被广发应用于管道和交汇窨井、泥砂池、污水渠、泵站进水口、清水池等水处理构筑物上,作截止、疏 通或调节水流水位之用,也可以用于农业排灌或其它水利设施中,并可与手动、电动等启闭机组合配套使用；

三、MXF型：指下开式明杆安装的铸铁方形闸门,与常见的闸门的开启方向正好相反,闸门向下运动为开启,向上运动为关闭,采用外弧形设计,结构合理、受力均匀,原材料采用灰口铸铁或球墨铸铁、不锈钢制造止水密封面或镶铜条,并经精加工后配研达到平面接触密封,密封性能优良,当密封止水性能下降时口可通过楔块装置的调整加以解决。

四、ZMF型：指明杆安装的铸铁方闸门。

1、组件：门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对口径小的闸门,其导轨可与门框浇注成一体）,导轨长度一般为闸门全开启高度的1/2～1/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

2、主要性能指标如下：

a）闸门密封面配合间隙≤0.1㎜,密封座厚度大于10㎜；

b）密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m；

c）公称压力≤0.1Mpa；密封试验压力0.1Mpa；

d）工作环境：温度-20℃～120℃,湿度：百分之95,工作介质：水与污水,PH值：5～10；e）安装位置：正常状态下正向迎水、处于铅垂状态；

f）工作水头：单向受压：正向：10m ,反向：5m,双向受压：均为10m；

g）启闭速度：不小于0.2m/min,不大于1.5m/min；

h）闸框距边壁距离≥300㎜,距池底距离≥150㎜～250㎜；

3、型号尺寸：从300mm*300mm到2500mm*2500mm。

五、ZMQF型：指墙壁式安装的铸铁方闸门,可依据用户需求定制生产双向止水的,其详细安装尺寸参数可参考本站ZMQF型铸铁闸门。
