手摇螺杆启闭机工作及自锁原理

手摇螺杆启闭机又被称为手推式、平推式螺杆启闭机,是一款用于启闭小型水闸的启闭设备,具有操作安装方便、性价比高、使用寿命长等优势特点,那么其工作原理,以及是如何实现自锁的呢？让我们一起走进瑞鑫水工吧。

一、手摇螺杆启闭机工作原理

手摇螺杆启闭机其实就相当于是一个螺旋千斤顶,众所周知,在螺旋千斤顶中,螺帽在旋转的同时,也在沿螺杆做轴线运动,也就是在沿螺纹展开的斜面上运动,这样就增加了螺帽的运动距离,但节省了所需的力,也就是通过较长的力臂手柄转动较短力臂的螺帽,从而使螺帽得到较大的转动力量,在螺帽上下位置被固定后,就可以使不能旋转的螺杆沿螺纹对应的斜面产生一个大的轴向分力,从而带动沉重的闸门实现上升或下降,完成启闭工作。

二、手摇螺杆启闭机自锁原理

手摇螺杆启闭机的自锁原理类似于螺旋千斤顶的自锁原理,常见的有两种,一种是通过螺纹自锁重物,另外一种是通过加装制动器,实现自锁。

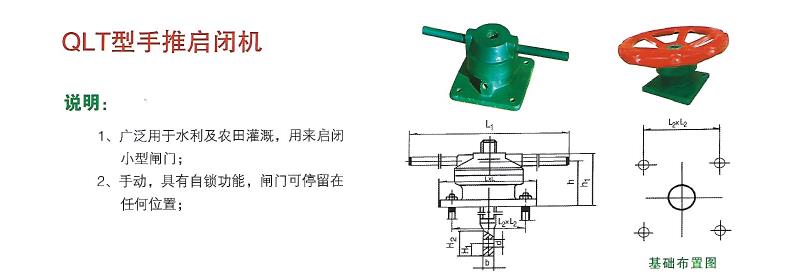

三、本厂生产的螺杆启闭机有常见规格

QLT-5、QLT-10、QLT-20、QLT-30的,其他规格的可定制生产,此款机型主要用于水利及农田灌溉,用来启闭小型闸门,具有自锁功能,闸门可停留在任何位置。
