暗杆式铸铁闸门厂家带您深入了解暗杆式铸铁闸门

一、厂家简介开云app安装

暗杆式铸铁闸门的叫法是从其安装形式上来命名的,与明杆式安装正好相反,多用于城市给给排水、化工、冶金、纺织等行业的管道口、交汇汇窟井、沉淀池、引水池、泵站进水口等不宜明杆安装的地方调节、控制水流。

二、结构组件

1、闸座

2、闸板

3、调节楔块

4、闸框

5、导轨（小尺寸与门框连接,大尺寸和门框分开）

6、传动螺钉

7、吊耳

8、开闭装置

三、工作原理：

与启闭机配套使用,导轨左右对称布置,用不锈钢螺栓定位销与门框二侧端部连接,其中中小口径的闸门,其导轨可与门框浇注成一体,导轨长度多为闸门全开启高度的1/2-1/3,通过启闭机提供动力,带动传动装置驱动螺母或螺杆转动,使闸门实现上升或下降运动,从而实现控制调节水流的作用。

四、优势特点：

1、操作方便,启闭省力；

2、结构紧凑简单,节省空间；

3、稳定性好,运行维护简单运维费用低；

3、流体阻力小,密封面冲刷侵蚀小；

4、闸板与闸框为锥度配合,止水面采用镶铜止水,使此闸门具有良好的止水效果且耐磨；

5、安装方便,防腐蚀能力强,门体和门框的材质为铸铁,止水面采用镶铜合金或者不锈钢等,因此防腐能力强；

6、可适用于污水或海水环境。

五、暗杆式铸铁闸门常见型号：

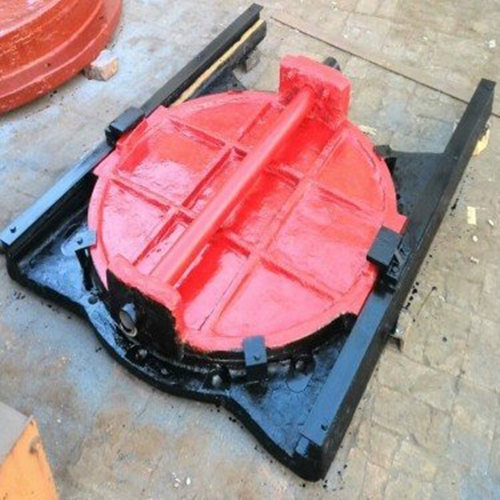

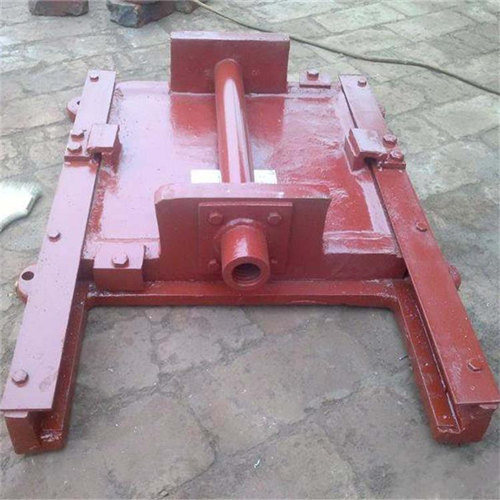

AYZ型暗杆式铸铁圆闸门、AFZ型暗杆式铸铁方闸门、AXF型下开暗杆式铸铁方闸门、ZAQF附壁式暗杆方闸门等。

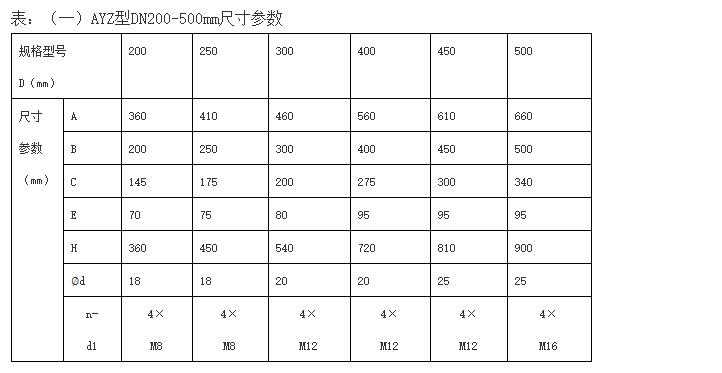

1、AYZDN200-500mm型部分安装布置结构尺寸参数表

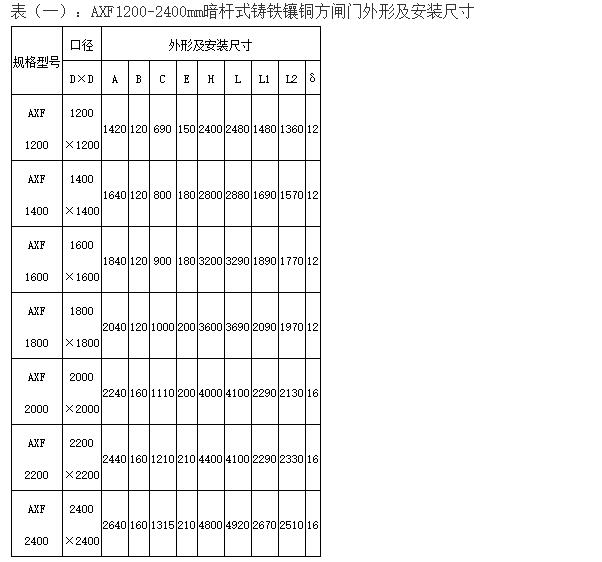

2、AXF型1200×1200mm-2400×2400mm部分安装布置结构尺寸参数表

注：AYZ型、AXF型、ZAQF型外形尺寸、安装布置尺寸、结构图等内容可参考本站相应的机型。

总结：

以上就是瑞鑫水工生产厂家带大家了解的关于暗杆式铸铁闸门的内容了,当然如果采用镶铜止水,也可称为暗杆式铸铁镶铜闸门,本厂都可为用户定制生产,那么暗杆铸铁镶铜闸门该如何安装呢,或者说安装过程中该注意哪些事项呢？关注我们敬请期待！
