暗杆式铸铁镶铜闸门结构特点及原理

暗杆式铸铁镶铜闸门是一种多应用于不适合明杆安装的,主体采用灰口铸铁或球磨铸铁的闸门,具有安装方便、操作灵活、密封性,适应性广、使用寿命长的优势特点,其结构组成、材质、安装特点、工作原理、优势特点如下：

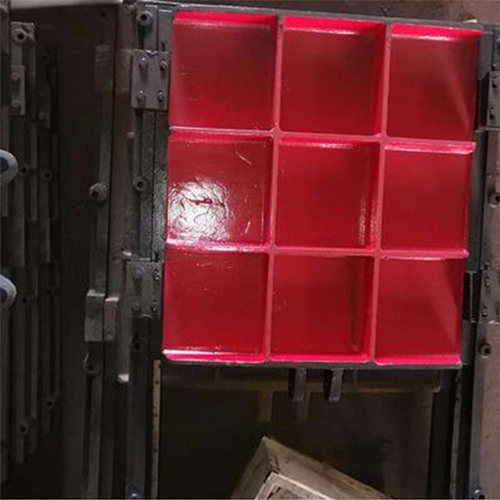

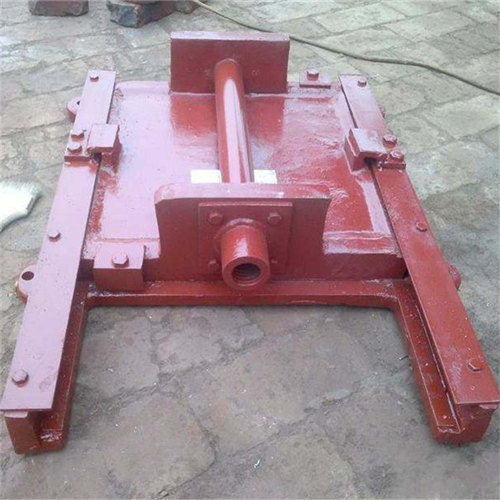

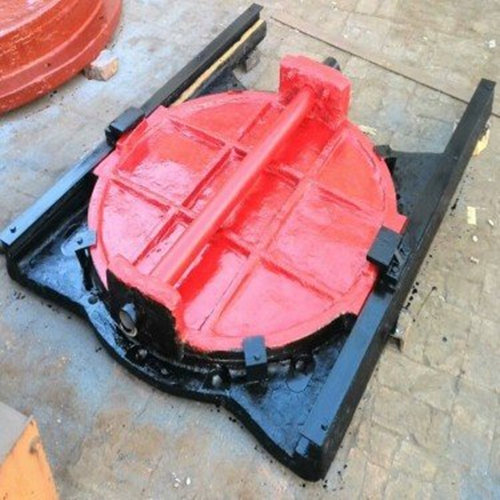

一、结构组成

1、门框

2、闸板（挡水板）

3、导轨

4、传动螺杆

5、密封条

6、吊块螺母/吊耳

7、可调整密封构件

二、材质

1、闸框和闸板采用灰口铸铁或球墨铸铁制成

2、定位销为不锈钢螺栓

三、安装特点

1、导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接,其中,口径小的闸门,其导轨通常与门框浇注成一体；

2、导轨长度一般为闸门全开启高度的1/2～1/3；

3、通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶；

4、用预埋钢板或预埋螺栓式安装；

5、与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分。

四、工作原理

通过启闭机来带动传动装置螺杆的转动,使闸门实现上下运动,从而实现开启或关闭闸门,调节水位。

五、优势特点

1、整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大；

2、铜合金或橡胶,并经精细加工后配研,并经过楔块装置的楔紧达到密封,故密封性好；

3、安装、调试、使用、维护方便,使用寿命长。

4、规格多种多样,比如：双向承压式、墙靠式、法兰式等,适应性广；

5、操作形式灵活多样,比如：手轮式、手摇式、手电两用启闭机等都可,选择空间大；

6、适用介质多,比如：污水、海水、清水都可。

六、应用

用于给排水、防汛等水利水电工程,尤其是风景区,道路等不允许明杆式圆闸门安装的场合。
