铸铁闸门该如何防腐？

铸铁闸门的原材料中虽然含有"铬"元素,可以在铸铁闸门表面形成有效的钝化膜,大大提升其抗腐蚀的能力,但是由于铸铁闸门常常会浸泡在各种水质中,其防腐工作也不容忽视,良好的防腐措施和方法,不单单能够增强其防腐蚀能力,还可以提高抗磨损能力,增加使用寿命,那么铸铁闸门的防腐方法措施有哪些？又有什么样的规定呢？瑞鑫小编帮大家梳理了以下内容。

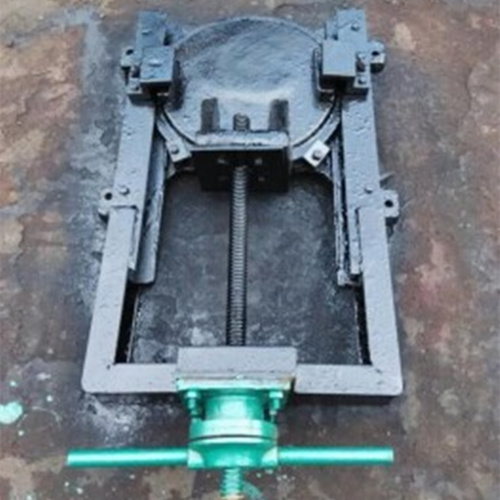

一、铸铁闸门常见的防腐方法措施：

1、在铸铁闸门表面喷镀抗氧化性强,活性低的金属,比如常见喷锌、喷铝措施,实际中镀锌的费用可能会比较高,还可以采用喷射除锈、氟碳涂料。

• 喷砂防腐处理相关要点：

1. 采用喷砂处理, 除净旧活层、锈蚀物、泊垢氓霸山金属白色光泽,保证表面毛糙,以利喷镀层附着；

2. 喷镀层厚度一般为0.3毫米左右；

3. 喷砂用气操作压力小少于0.5MPa,配备6m3/Sr空气压缩机；

4. 采用流动式空气压缩机时,其排气量为6m3/s,额定压力为0.8MPa,功率为37kw；

5. 喷砂处理所用的压缩空气须经过冷却装置及油水分离器处理,以保证压缩空气的干燥、无油；

6. 油水分离器须定期清理,喷砂时喷嘴尺寸为6～8mm,在使用过程中,由于磨损,孔口直径增加了百分之25时,宜更换喷嘴；

7. 经喷砂处理并检验合格的金属表面,在运输或防腐施工前应保持干净,避免沾染上水或油污杂质,并且不能直接用手接触金属表面,以防止局部返锈；

8. 已沾染上油污的金属表面须用相应的有机溶剂进行处理,以喷枪中的压缩空气为原动力,在驱动装置推动下,锌丝通过喷嘴,在氧一乙炔焰的加热下,成为熔融体,借压缩空气使之雾化成微粒并喷射到工件上,形成热喷涂锌保护层。

2、我们也可以从铸铁闸门的本质上进行改变,在制作铸铁闸门时可以往钢铁中添加一些化学活性非常低的元素,能够有效达到防腐效果；

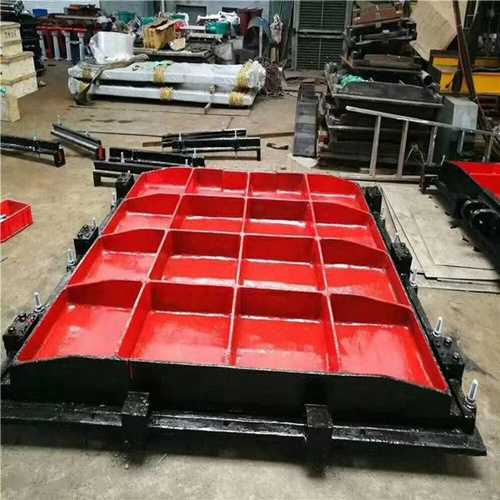

3、涂料保护： 经常处于潮湿处的闸门,宜采用以涂料防腐,除锈之后未涂防腐材料之前,要认真检查所有焊缝是否有开裂现象,发现隐患应及时处理,同时在涂漆前应清除毛刺、氧化皮、锈斑、锈迹、粘砂、结疤和油污等,并达到相关涂装要求标准,采用涂料防腐,可五年左右进行一次周期性检查。具体防腐周期,视检查情况而定。

4、外加电流阴端保护与涂料联合防腐蚀：

1. 保护电位选择,适当的保护电位需根据水质、闸门表面状态、闸门材料决定。

2. 阳端的材料和布置：阳端的材料可用普通型钢,必要时也可用高压铸铁、铝银合金等不溶金属。阳端的布置及结构可经现场试验确定；

3. 涂料选择：配合阴端保护,闸门表面相应涂料实现联合防腐；

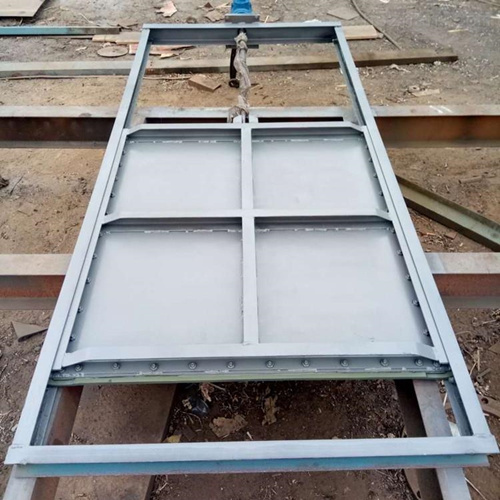

二、铸铁闸门表面防腐处理相关规定

1、涂装后的铸铁闸门不应有起泡、剥落、皱纹和流挂等外观缺欠；

2、用于给排水工程时,涂装会采用环保型耐腐蚀涂料涂装；

3、防腐处理前,需要仔细检查生锈的外观,常见的方法有人工铲敲,用钢丝刷,喷砂等；然后按要求涂防锈油漆和油脂,涂好后擦去灰尘和酸、碱、盐残余物,之后可用松节油擦洗一次；

4为了防止所有暴露在外的金属生锈,并保持干燥,使得它的表面达到了相应的一致性,便于施工操作。

三、铸铁闸门腐蚀程度更换措施要点

1、闸门主要构件,发生腐蚀,应进行结构检测,并根据实际强度、刚度复核计算,不满足强度条件和刚度条件的构件,须更换；

2、整扇闸门,因腐蚀、强度、刚度(或三因数满足其中之一)条件需要更换的构件数达到百分之30以上时,该闸门报废;

3、闸门止水座板锈蚀严重,将出现锈蚀麻面甚腐蚀出凹坑,一 方面增加对止水橡皮的磨损,另一方面导致止水效果降低,甚至会出现漏水,须更换。

4、闸门构件,当腐蚀厚度小于6mm时,该构件须更换;

5、闸门埋件,出现锈损,应报废!.

6、闸i门面板、主梁及边梁、弧形闸门支臂等主要构件,发生锈损,该构件须更换;

7、闸门]轨道,严重磨损或接头错位2m且不能修复,应报废;闸i报废更新时,埋件与之不相适应,应报废;

8、闸门埋件,腐蚀、空蚀、泥沙磨损等面积超过百分之30上,应报废。
