规格型号（m）		1×1	1.5×1.5	2×2	2.5×2.5	3×3	3.5×3.5
外形及安装尺寸（mm）	B	1000	1500	2000	2500	3000	3500
	H	1000	1500	2000	2500	3000	3500
	B1	1120	1620	2160	2670	3220	3270
	B2	1320	1820	2360	2870	3420	3920
	B3	220	240	380	380	391	390
	B4	120	140	280	280	290	290
	h1	40	40	50	50	60	60
	H	1600	2200	2700	3750	3900	4500
匹配启闭机(t)		3	5	8	10	15	15

SPGZ双向止水铸铁闸门安装布置结构图

表（二）：SPGZ4×4m-6×6m双向止水铸铁/镶铜闸门常见外形安装尺寸

规格型号		4×4	4.5×4.5	5×5	5.5×5.5	6×6
外形及安装布置尺寸（mm）	B	4000	4500	5000	5500	6000
	H	4000	4500	5000	5500	6000
	B1	4220	4730	5240	2740	6250
	B2	4420	4930	5440	5940	6450
	B3	400	410	420	430	440
	B4	300	310	320	330	340
	h1	60	70	80	80	80
	H	4900	5500	5900	6400	6900
匹配启闭机(t)		20	25	40	40	50

说明：

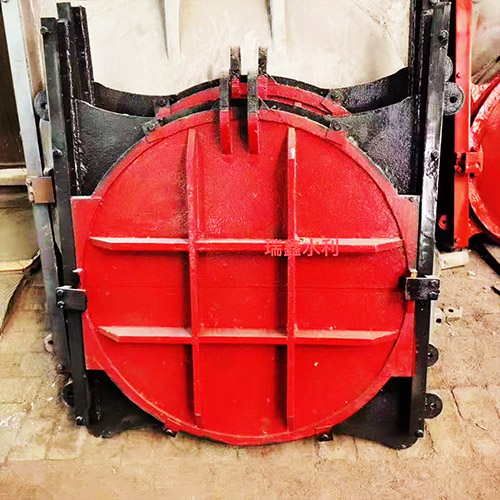

1、SPGZ双向止水铸铁闸门是在PGZ铸铁闸门的基础上改进而来,主要由闸框、闸板、导轨、楔块压紧装置、吊耳等组件构成,对于小于1.5米以下的闸门,门框、导轨、吊耳等通常采用整体铸造加工,材质以HT200或HT250为主；对于尺寸较大的闸门多采用球墨铸铁铸造加工而成。如工程项目需要可采用消失模为您铸造加工。此系列闸门具有承压能力强,挡水板采用拱形设计,同时做加强肋加强处理,可承受较高的水压。

2、上表中包含了从1米*1米、1.5米*1.5米、2米*2米到6米*6米等常见的型号外形安装尺寸及配型的启闭机,以上参数内容仅供参考,具体尺寸参数及配型启闭机以实物为准。
