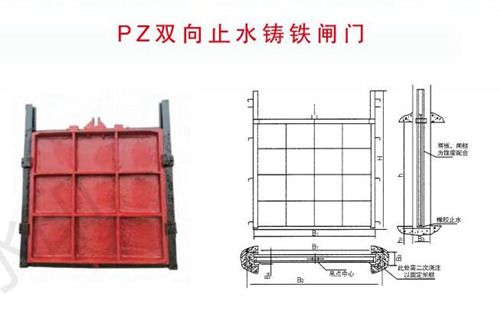

PZSM平板双止水铸铁闸门外形安装尺寸表：
表（一）：PZ1×1m-3.5×3.5双止水
规格型号(m) |
1×1 |
1.5×1.5 |
2×2 |
2.5×2.5 |
3×3 |
3.5×3.5 |
|
外形及安装布置尺寸（mm） |
B |
1000 |
1500 |
2000 |
2500 |
3000 |
3500 |
h |
1000 |
1500 |
2000 |
2500 |
3000 |
3500 |
|
B1 |
1120 |
1620 |
2160 |
2670 |
3220 |
3270 |
|
B2 |
1320 |
1820 |
2360 |
2870 |
3420 |
3920 |
|
B3 |
220 |
240 |
380 |
380 |
391 |
390 |
|
B4 |
120 |
140 |
280 |
280 |
290 |
290 |
|
h1 |
40 |
40 |
50 |
50 |
60 |
60 |
|
H |
1600 |
2200 |
2700 |
3750 |
3900 |
4500 |
|
启闭机(t) |
3 |
5 |
8 |
10 |
15 |
15 |
|
重量（kg） |
500 |
1060 |
2100 |
3750 |
5300 |
72100 |
|
表（二）：PZSM4×4m-6×6m双止水
规格型号 |
4×4 |
4.5×4.5 |
5×5 |
5.5×5.5 |
6×6 |
|
外形及安装布置尺寸 |
B |
4000 |
4500 |
5000 |
5500 |
6000 |
h |
4000 |
4500 |
5000 |
5500 |
6000 |
|
B1 |
4220 |
4730 |
5240 |
2740 |
6250 |
|
B2 |
4420 |
4930 |
5440 |
5040 |
6450 |
|
B3 |
400 |
410 |
420 |
430 |
440 |
|
B4 |
300 |
310 |
320 |
330 |
340 |
|
h1 |
60 |
70 |
80 |
80 |
80 |
|
H |
4900 |
5500 |
5900 |
6400 |
6900 |
|
启闭机（t） |
20 |
25 |
30 |
40 |
50 |
|
重量（kg） |
9822 |
12600 |
16800 |
21000 |
26000 |
|
注：用途：用于要求正、反止水的工程。
1、闸板与闸框为锥度配合形式,此种结构可以使闸门闭合后具有良好的止水效果；
2、闸门安装简单方便；
3、也可依据用户需求采用镶铜止水；
4、此表未列出的型号规格,本厂可依据设计图纸定制生产。
