山西双向铸铁镶铜圆闸门是一种采用镶铜止水,并且可以双向承压的水利闸门,常见型号有SYZ型、SSYZ型、PYZ型、ZMQY型等,厂家报价3800元一套到8500元一套不等,厂家货源充足,保质保量,发货速度快,可货到结款!

山西双向铸铁镶铜圆闸门

一、山西双向止水铸铁镶铜圆闸门产品简介:

山西双向止水铸铁镶铜圆闸门是一种适用于圆形洞口形式的水利闸门,多用于给排水、防汛、灌溉、水利、水电工程中的出水口的、涵洞上的、管道上的,可有效防止水流倒灌。采用外弧形设计,结构合理、受力均匀,采用灰口铸铁或球墨铸铁、不锈钢制造,止水密封面镶铜条或橡胶,具有密封效果好,抗腐蚀形强,经济耐用等优势特点。

二、山西双向止水铸铁镶铜圆闸门性能参数

1、公称压力≤0.1Mpa;密封试验压力0.1Mpa;

2、工作水头:单向受压:正向:10m,反向:5m,双向受压:均为10m;


3、密封面每米长度渗水量:正向≤0.7L/min·m,反向≤1.25L/min·m;

4、启闭速度:不小于0.2m/min,不大于1.5m/min;

5、安装位置:正常状态下正向迎水、处于铅垂状态;

6、闸门密封面配合间隙≤0.1mm,密封座厚度大于10mm;

7、工作环境:温度-20℃~120℃,湿度:百分之95,工作介质:水与污水PH值:5~10;

8、闸框距边壁距离≥300㎜,距池底距离≥150mm~250mm;

9、闸板压离门框压力0.02Mpa;

10、闸门压向门框压力0.1Mpa;

11、密封工作部位渗漏量不大于1.25L/min.m。

三、山西双向止水铸铁镶铜圆闸门结构特点:

1、闸板为双闸板,也就是在单向闸门的基础上又增加了一个闸板,使两个闸板与闸梁构成一体构造,闸框上有匚形构造槽,以构成闸门的滑道,从而使铸铁闸门在正反两个方向上都可承受水压;

2、密封装置的特点,在闸口的滑板上和闸框的滑动平面上分别装上闸板斜铁和闸框斜铁,同时加了上下楔块,也就是说双向闸门的上下和两侧均应具有楔形紧压装置,以到达双向密封的目的,因为是镶铜闸门,因此密封面上镶有青铜,止水效果优良,正反向渗水量小于等于0.72L/min·m;

3、闸板、闸框、导轨多采用铸铁材质,具备优良的抗腐蚀能力,可适应海水、湖水、污水等多场景,应用广泛;

4、适配启闭机类型多,可配型手电两用型、电装螺杆启闭机等。

四、山西双向止水铸铁镶铜圆闸门材质标准

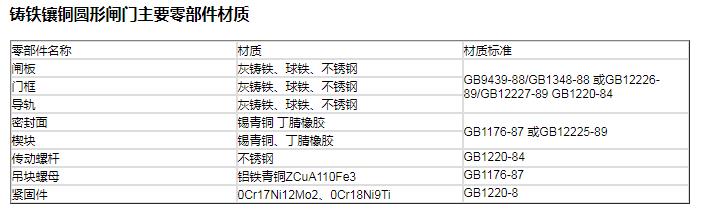

山西双向止水铸铁镶铜圆闸门材质标准

山西双向止水铸铁镶铜圆闸门常见型号安装尺寸

常见的双向铸铁镶铜圆闸门的安装尺寸如下表,在此列举SSYZ型和ZMQY的部分型号尺寸和施工安装结构示意图,致电可免费详细型号安装尺寸参数!

1、山西SSYZ型双向铸铁镶铜圆闸门安装尺寸

山西SSYZ型双向铸铁镶铜圆闸门安装尺寸

2、山西ZMQY型双向铸铁镶铜圆形闸门安装尺寸

山西ZMQY型双向铸铁镶铜圆形闸门安装尺寸

六、山西双向止水铸铁镶铜圆闸门安装注意事项

1、按预埋施工图的要求预留双向铸铁镶铜圆闸门和配型启闭机安装位置;

2、用吊铅锤直线方法预埋预埋件,保证其表面和垂直度为百分之1.5~3范围内;

3、闸门需整体安装,闸框和闸板不可分开安装;

4、安装前应检查闸门及配套启闭机的零部件是否有损坏或缺失,如有应及时联系厂家

5、当螺杆细长比( 提升杆长度/螺杆外径) 4H/d>200 时应设置轴导架,轴导架距闸门吊耳距离应大于闸门额定开启度。

山西双向铸铁镶铜圆闸门安装结构图

七、选购须知

1、选用闸门时应注明闸门中线至启闭机底部平台高度 ;

2、启闭机需要根据启闭力和自动化程度确定,具体可致电我们销售人员,我们会帮您筛选合适的机型;

3、轴导架根据井深不同而设定的,设计时应与联轴器不干涉;

4、工作时整条螺杆,联轴器、闸板都做上下移动为明杆闸门,工作是螺杆不移动,闸板上下移动称为暗杆闸门,暗杆式的多应用于空间比较狭窄的地方,比如风景区或道路中间的窖井内。

八、厂家承诺


对于贵公司在瑞鑫水工订购闸门产品,我司在售后服务方面作如下承诺:

1、本公司确保所提供闸门产品达到合同指标;

2、合同签订后,保证保质、保量,按时交货;

3、对于需方的技术咨询,随时给予解答;

4、我公司对产品质量实行三包,即:包质、包换、保修。
