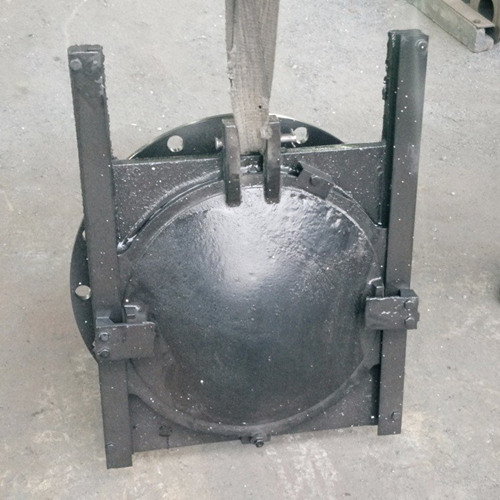

山西ZMFY型法兰式铸铁镶铜圆闸门型号、外形尺寸、安装尺寸参数表

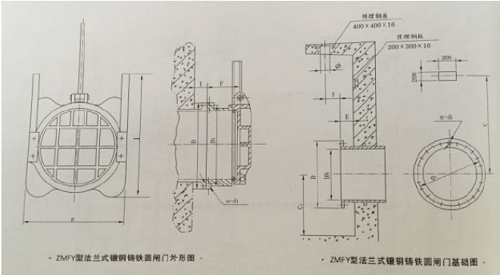

表（一）:ZMFY型DN400-800法兰铸铁镶铜闸门外形及安装布置尺寸参数表
规格型号(mm) |
ZMFY-400 |
ZMFY-500 |
ZMFY-600 |
ZMFY-700 |
ZMFY-800 |
|
外形及安装尺寸参数（mm） |
I |
680 |
810 |
1060 |
1140 |
1270 |
g |
586 |
696 |
800 |
940 |
1025 |
|
n |
16 |
20 |
20 |
24 |
24 |
|
d |
22 |
22 |
26 |
26 |
30 |
|
D1 |
495 |
600 |
705 |
810 |
920 |
|
D |
540 |
645 |
755 |
860 |
975 |
|
E |
150 |
150 |
150 |
150 |
150 |
|
F |
180 |
180 |
200 |
220 |
220 |
|
C1 |
750-2000 |
960-2000 |
1050-2500 |
1200-2500 |
1350-2500 |
|
C |
550 |
600 |
620 |
700 |
750 |
|
Φ |
80 |
100 |
100 |
100 |
120 |
|
表（二）:ZMFY型DN900-00法兰铸铁镶铜闸门外形及安装布置尺寸参数表
规格型号(mm) |
ZMFY-900 |
ZMFY-1000 |
ZMFY-1200 |
ZMFY-1400 |
ZMFY-1500 |
|
外形及安装尺寸参数（mm） |
I |
1380 |
1700 |
2050 |
2650 |
2835 |
g |
1160 |
1300 |
1500 |
1650 |
1750 |
|
n |
24 |
28 |
32 |
36 |
36 |
|
d |
30 |
30 |
30 |
30 |
30 |
|
D1 |
1000 |
1120 |
1320 |
1520 |
1630 |
|
D |
1075 |
1175 |
1375 |
1575 |
1690 |
|
E |
150 |
180 |
180 |
180 |
200 |
|
F |
220 |
220 |
250 |
250 |
250 |
|
C1 |
1510-2500 |
1650-2500 |
1950-3000 |
2300-3000 |
2410-3000 |
|
C |
800 |
900 |
1000 |
1100 |
1150 |
|
Φ |
150 |
150 |
150 |
180 |
180 |
|
表（三）ZMFY型DN1600-2400法兰铸铁镶铜闸门外形及安装布置尺寸参数表
规格型号(mm) |
ZMFY-1600 |
ZMFY-1800 |
ZMFY-2000 |
ZMFY-2200 |
ZMFY-2400 |
|
外形及安装尺寸参数（mm） |
I |
3010 |
3350 |
3820 |
4220 |
4740 |
g |
1850 |
2050 |
2270 |
2520 |
2720 |
|
n |
40 |
44 |
48 |
52 |
56 |
|
d |
30 |
30 |
30 |
34 |
34 |
|
D1 |
1730 |
1930 |
2130 |
2340 |
2540 |
|
D |
1785 |
1985 |
2185 |
2400 |
2600 |
|
E |
210 |
210 |
210 |
210 |
210 |
|
F |
280 |
280 |
280 |
280 |
280 |
|
C1 |
2900 |
3050 |
3100 |
3500 |
4000 |
|
C |
1200 |
1300 |
1400 |
1600 |
1800 |
|
Φ |
180 |
180 |
180 |
200 |
200 |
|
表（四）ZMFY型DN2500-3000法兰铸铁镶铜闸门外形及安装布置尺寸参数表
规格型号(mm) |
ZMFY-2500 |
ZMFY-2600 |
ZMFY-2800 |
ZMFY-3000 |
|
外形及安装尺寸参数（mm） |
I |
4940 |
5140 |
5540 |
5940 |
g |
2820 |
2920 |
3120 |
3220 |
|
n |
58 |
60 |
64 |
68 |
|
d |
34 |
34 |
41 |
41 |
|
D1 |
2640 |
2740 |
2960 |
3160 |
|
D |
2700 |
2800 |
3030 |
3230 |
|
E |
210 |
210 |
210 |
210 |
|
F |
280 |
300 |
300 |
300 |
|
C1 |
4200 |
4200 |
4400 |
4400 |
|
C |
1900 |
2000 |
2100 |
2200 |
|
Φ |
200 |
200 |
200 |
200 |
|
注：对用在管道口和交汇窖井、污水管道、原站井水口、清水池等位置的,公称压力在0.1Mpa以下的,可与手动、电动启闭机组合配套使用。此款产品多应用于市政、石油、化工、电站、冶金、煤碳、轻工、食品、制药、水利、污水处理等给排水工程中。
