山西铸铁闸门方形暗杆式

山西铸铁闸门方形暗杆式是指暗杆式安装的,铸铁材质的,外形为方形的水利闸门,它具有占用空间小,多用于适合明杆安装的场所,多用于河道、渠道、农田灌溉、景区等水利工程,止水面通常采用镶铜的形式,具有止水效果好等有点。价位从360元一套到7800元一套不等,实际以工程项目要求不同价位不同,一套起批,厂家直供促销,货到结款！

一、山西铸铁闸门方形暗杆式性能参数

1、规格型号：0.2米*0.2米-6米*6米

2、止水面：采用不休钢或镶铜

3、材质：灰口铸铁或球墨铸铁

4、生产方式：通常采用整体铸造,适配性强

5、止水方向：多数为单向止水,亦可生产双向止水的

6、配型启闭机：螺杆启闭机

7、适用水头,常见水头1~8米,根据用户需要高正向设计水头可达50米,反向水头可达20米；

8、闸门关闭时设有锁紧、止动装置,在结构上采用机加工面硬止水,止水效果好,密封性强。

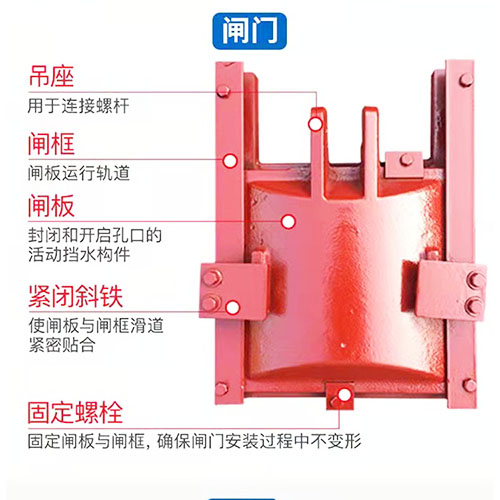

二、山西铸铁闸门方形暗杆式工作原理及结构图说明

闸门门框与门体安装在水下部位,门体沿门框在一定行程内做上下垂直方向往返运动。启闭机的螺杆通过轴销与门体联接,使门体上下做往复运动的动力来源于启闭机,同时楔紧装置运用楔块可紧可松的工作原理。使门体下降至设定限位置时与门框有效的贴合,起到止水作用,门体向上全部打开时,水则通畅,反之截止,也可半启半闭,达到疏通、截止、调节水位的目的。

三、山西铸铁闸门方形暗杆式特色

1、闸门采用加厚处理,留有2mm腐蚀余量,更加耐用；

2、可依据用户需求配备防盗水功能,可实现远程控制；

3、整体铸铁结构严密性优良；

4、近20年老厂,支持定制生产加工

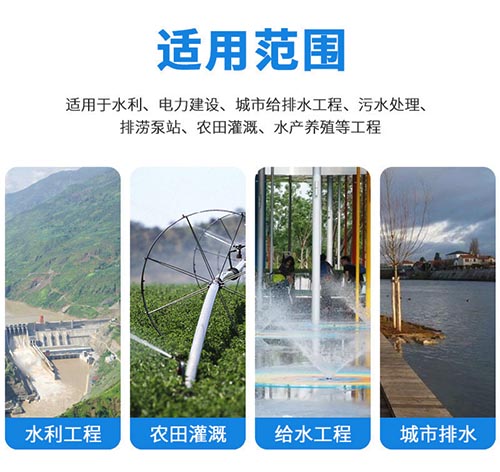

四、山西铸铁闸门方形暗杆式应用场景

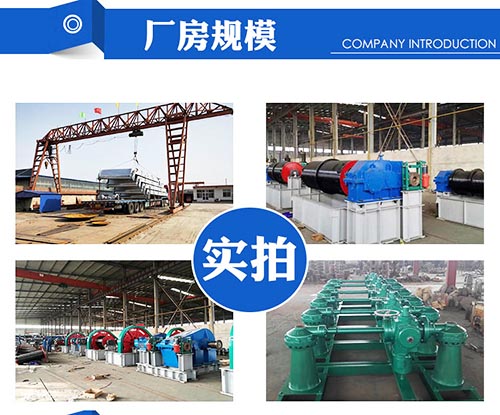

五、厂家实力实景图

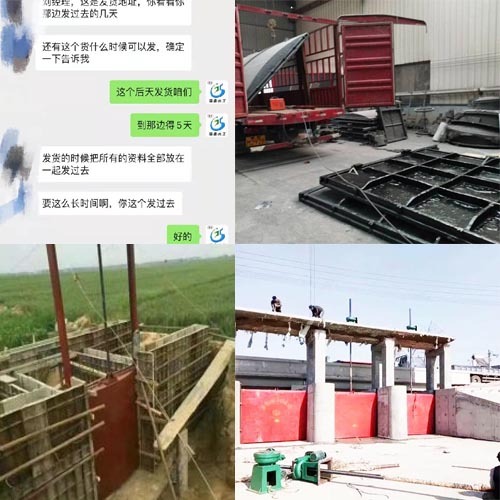

六、案例实拍图
