山西qsy型手摇螺杆启闭机常见的型号有qsyb型侧摇螺杆启闭机和qsys型双吊点螺杆启闭机两种,是常见的中小型闸门启闭驱动装置,厂家报价通常依据设计施工图纸来报价,致电厂家常见的规格技术参数如下:
一、山西qsl型手摇螺杆启闭机型号规格技术参数

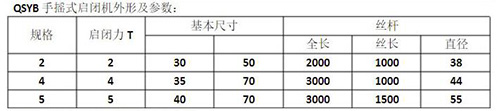

1、qslb型手动侧摇螺杆启闭机型号规格技术参数

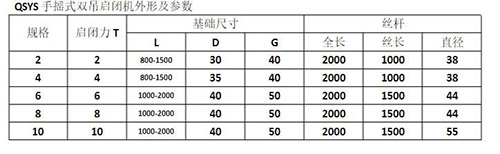

2、qsys型双吊点手摇螺杆启闭机型号规格技术参数
二、山西qsl型手摇螺杆启闭机图解

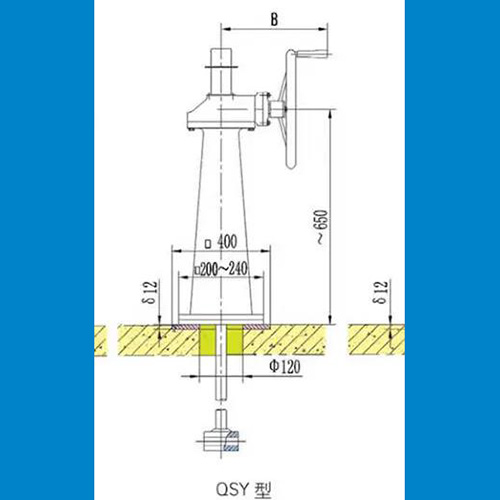

1、qslb手摇螺杆启闭机图解

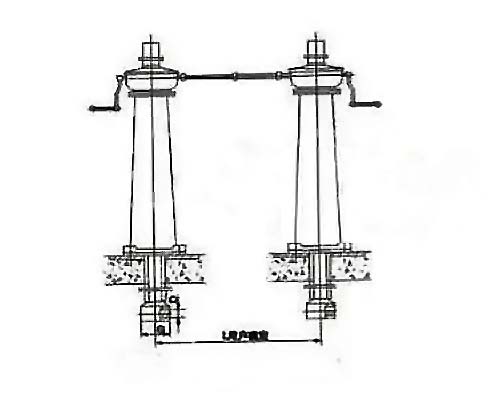

2、山西qsls双吊点手摇螺杆启闭机图解
三、山西qsl型手摇开云app安全 内部构造
qsl型手摇启闭机主要由伞齿轮、伞齿轮箱、摇把、支座、承重轴承、丝杆护罩、螺母等部件组成,其内部构造部件详细说明如下:
1、大小伞齿轮:采用高强度铸铁铸造,高温回火后进行精加工,它们的齿形采用刨齿机加工,精度高,相互咬合密切;
2、伞齿轮箱、摇把采用树脂砂造型浇铸而成,因此,表面光滑,美观大方;
3、支座:由铸铁整体浇铸而成,采用的是渐放式结构,底座宽,上部窄,强度高、稳定性好;
4、承重轴承采用优良钢材加工而成,强度高,使用寿命长;
5、丝杆护罩采用有机玻璃管,操作时清楚直观地看到丝杆升降情况;
6、螺母采用球铁离心浇铸而成,内部组织结构紧密,强度高,耐磨损。
四、山西qsl型手摇螺杆启闭机安装与调试要点

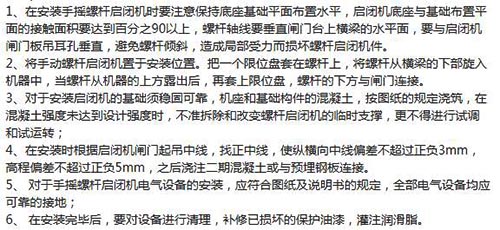

1、qsl型手摇螺杆启闭机安装要点

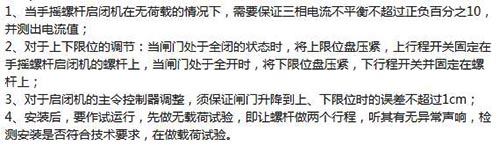

2、qsl型手摇螺杆启闭机调试要点
五、山西qsl型手摇螺杆启闭机优势特点
1、比手轮式启闭机省力,可配套使用在升降式启闭的其他闸门上面;
2、安装有自锁功能,闸门可停留在任何位置,方便对水流量的调节;
3、配备有防盗水功能,可防止偷到水;
5、把手可方便装卸,手摇压力小性能可靠;
6、特别适用于中小型重量的铸铁闸门、钢制闸门。
六、工作原理
qsl手摇螺杆启闭机工作原理非常简单,就是摇动摇把,通过伞齿轮带动启闭螺母转动,在梯形螺纹的作用下,丝杆随之升降,从而完成闸门的启闭动作。
总结:
以上就式关于qsy型手摇螺杆启闭机的内容了,其中包含了此种机型的常见规格型号、技术参数、图解、内部构造、安装要点、试运行要点、优势特点、工作原理等内容了,致电瑞鑫水工厂家还可免费获取多种规格型号报价详情,没有中间商差价,厂家直接报价!
